32 | 한국어 1 609 92A 1VL | (1 5.6.16) Bosch Power Tools 공급 내역 해머 드릴 , 보조 손잡이 및 깊이 조절자 . 비트와 기타 도면이나 설명서에 나와있는 액세서리는 표 준 공급부품에 속하지 않습니다 . 전체 액세서리는 본사 액세서리 프로그램 을 참고하십시오. 규정에 따른 사용 본 전동공구는 콘크리트 , 벽돌 및 석재에 임팩트 드릴작 업을 하고 간단한 치…
한국어 | 31
Bosch Power Tools 1 609 92A 1VL | (15.6.16)
작업 시 툴 홀더로 전선이나 기기 자체의 케이블에 접
할 수 있는 경우 기기의 절연된 손잡이를 잡으십시오 .
전류가 흐르는 전선에 닿게 되면 기기의 금속 부위에
도 전류가 통해 감전될 수 있기 때문입니다 .
기타 안전수칙 및 사용방법
공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전동
공구의 명판에 표기된 전압과 동일해야 합니다 .
보이지 않는 부위에 에너지 배선 및 배관여부를 확인
하려면 적당한 탐지기를 사용하거나 담당 에너지 공급
회사에 문의하십시오 . 전선에 접촉하게 되면 화재나 전
기 충격을 유발할 수 있습니다 . 가스관을 손상시키면
폭발 위험이 있으며 수도관을 파손하게 되면 재산 피
해를 야기할 수 있습니다 .
보조 손잡이를 세게 조이고 , 작업 시 전동공구를 양 손
으로 꽉 잡고 안전한 자세를 취하십시오 . 전동공구를
양손으로 잡아야 안전하게 움직일 수 있습니다 .
작업물을 잘 고정하십시오 . 고정장치나 기계 바이스에
끼워서 작업하면 손으로 잡는 것보다 더 안전합니다 .
에너지를 절약하기 위해 전동공구를 사용할 경우에만
스위치를 켜십시오 .
목재 , 금속 , 세라믹 그리고 플라스틱에 타격없이 드릴
작업을 하거나 스크류작업을 하려면 SDS- plus 가 아
닌 비트를 사용해야 합니다 ( 예를 들면 실린더 축이 있
는 드릴 비트 ). 이러한 비트를 사용할 경우 순간 교환
키레스 척이나 키 타입 척이 필요합니다 .
GBH 2-28 F: 3 개의 식별 홈 ( 표준 공급부품 ) 또는
2 개의 식별 홈 ( 별매 액세서리 / 예비부품 ) 이 있는 키
레스 척만을 사용해야 합니다 ⇒ 65 페이지 그림 1 참
조.
– 키레스 척은 자동으로 잠깁니다 . 키레스 척을 당겨
보아 제대로 잠겼는지 확인해 보십시오 .
SDS- plus 삽입 비트 장착하기 : 비트를 잡아당겨 보
아 제대로 끼워졌는지 확인해 보십시오 .
손상된 먼지 보호 캡은 즉시 교환하도록 하십시오 . 먼
지 보호 캡은 작업하는 동안 먼지가 툴 홀더 안으로 들
어가는 것을 방지해 줍니다 . 비트를 장착할 때 먼지 보
호 캡이 손상되지 않도록 주의하십시오 .
납 성분을 함유한 페인트나 몇몇 목재 종류 , 광물 및
금속 등 소재의 분진은 건강에 유해할 수 있으며 알레
르기 반응이나 호흡기 질환 그리고 / 혹은 암을 유발할
수 있습니다 . 석면을 함유한 소재는 위험하므로 전문
인력들만 작업해야 합니다 .
– 가능하면 작업물 소재에 적당한 분진 추출장치를 사
용하십시오 .
– 작업장의 통풍이 잘 되도록 하십시오 .
– 필터등급 P2가 장착된 호흡 마스크를 사용하십시오.
작업용 재료에 관해 국가가 지정한 규정을 고려 하십
시오 .
작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게
발화할 수 있습니다 .
비트가 꽉 끼워져 움직이지 않는 경우 전동공구의 스
위치를 끄십시오 . 비트를 풀어 주십시오 .
전동공구의 스위치를 켜기 전에 비트가 자유로이 움직
이는지 확인해 보십시오 . 비트가 걸려 있는 상태에서
스위치를 켜면 강한 반동력이 생길 수 있습니다 .
전동공구를 두 손으로 꽉 잡고 안전한 자세로 작업하
십시오 . 전동공구는 두 손으로 사용하면 더 안전합니
다.
전동공구를 내려놓기 전에 기기가 완전히 멈추었는지
를 확인하십시오 . 벨트가 걸려 전동공구에 대한 통제
가 어려워질 수 있습니다 .
급속 정지 기능 (KickBack Control) 은 전동공구에
과부하가 걸릴 경우 순간적으로 회전작동을 멈추며 ( 예
시 : SDS Plus 비트가 자재에 걸릴 경우 ),
KickBack Control 기능이 없는 전동공구 대비 사
용자를 더 안전하게 보호해줍니다 . 예상치 못한 상황
에서 전동공구가 드릴축 주위를 회전하는 경우 전동공
구가 자체적으로 스위치를 차단합니다 . 재가동하려면
전원 스위치에서 손을 떼고 다시 한번 누릅니다 .

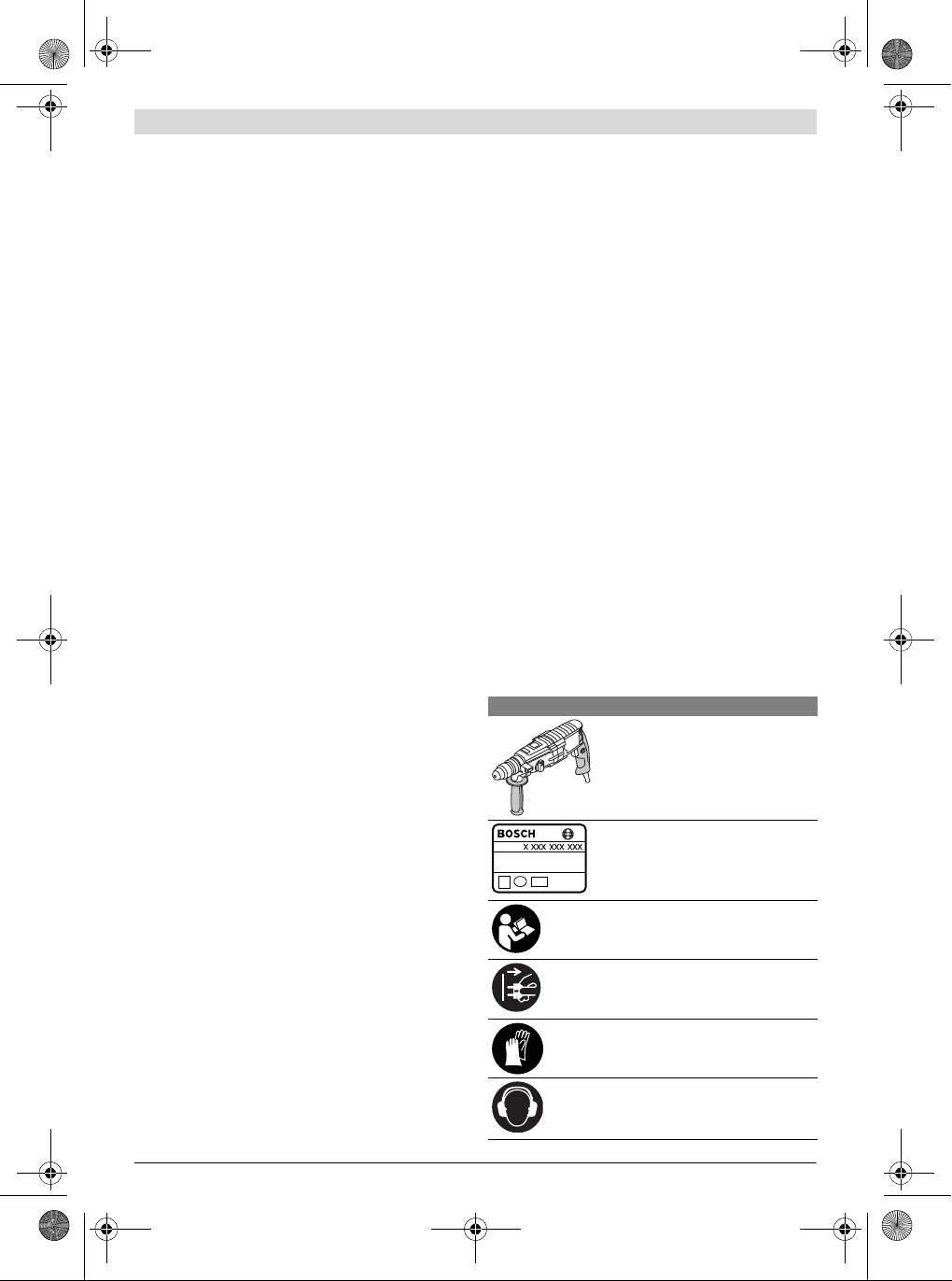

기호
다음에 나와있는 기호는 사용 설명서를 읽고 이해하는 데
중요합니다 . 그러므로 기호와 그 의미를 잘 기억하십시
오 . 기호를 제대로 이해하면 전동공구를 더욱 쉽고 안전
하게 사용할 수 있습니다 .
기호 의미
GBH 2-28
GBH 2-28 F: 해머 드릴
회색 표시 부위 : 손잡이
(절연 손잡이)
제품 번호
모든 안전 수칙과 지시 사항을 읽으
십시오
전동공구에 작업하기 전에 반드시 전
원 콘센트에서 플러그를 빼십시오
보호 장갑을 착용하십시오
귀마개를 착용하십시오 .
OBJ_BUCH-1233-005.book Page 31 Wednesday, June 15, 2016 3:58 PM
32 | 한국어
1 609 92A 1VL | (15.6.16) Bosch Power Tools
공급 내역
해머 드릴 , 보조 손잡이 및 깊이 조절자 .
비트와 기타 도면이나 설명서에 나와있는 액세서리는 표
준 공급부품에 속하지 않습니다 .
전체 액세서리는 본사 액세서리 프로그램을 참고하십시오.
규정에 따른 사용
본 전동공구는 콘크리트 , 벽돌 및 석재에 임팩트 드릴작
업을 하고 간단한 치즐작업을 하는데 사용해야 합니다 .
또한 목재 금속 세라믹 및 플라스틱에 타격 없는 드릴작
업과 스크류작업을 하는 데도 적당합니다 .
제품 사양
제품의 제품 사양은 본 사용 설명서의 64 페이지의 도표
에 나와있습니다 .
자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다 .
전압이 낮거나 각국의 특수한 모델에 따라 달라질 수 있
습니다 .

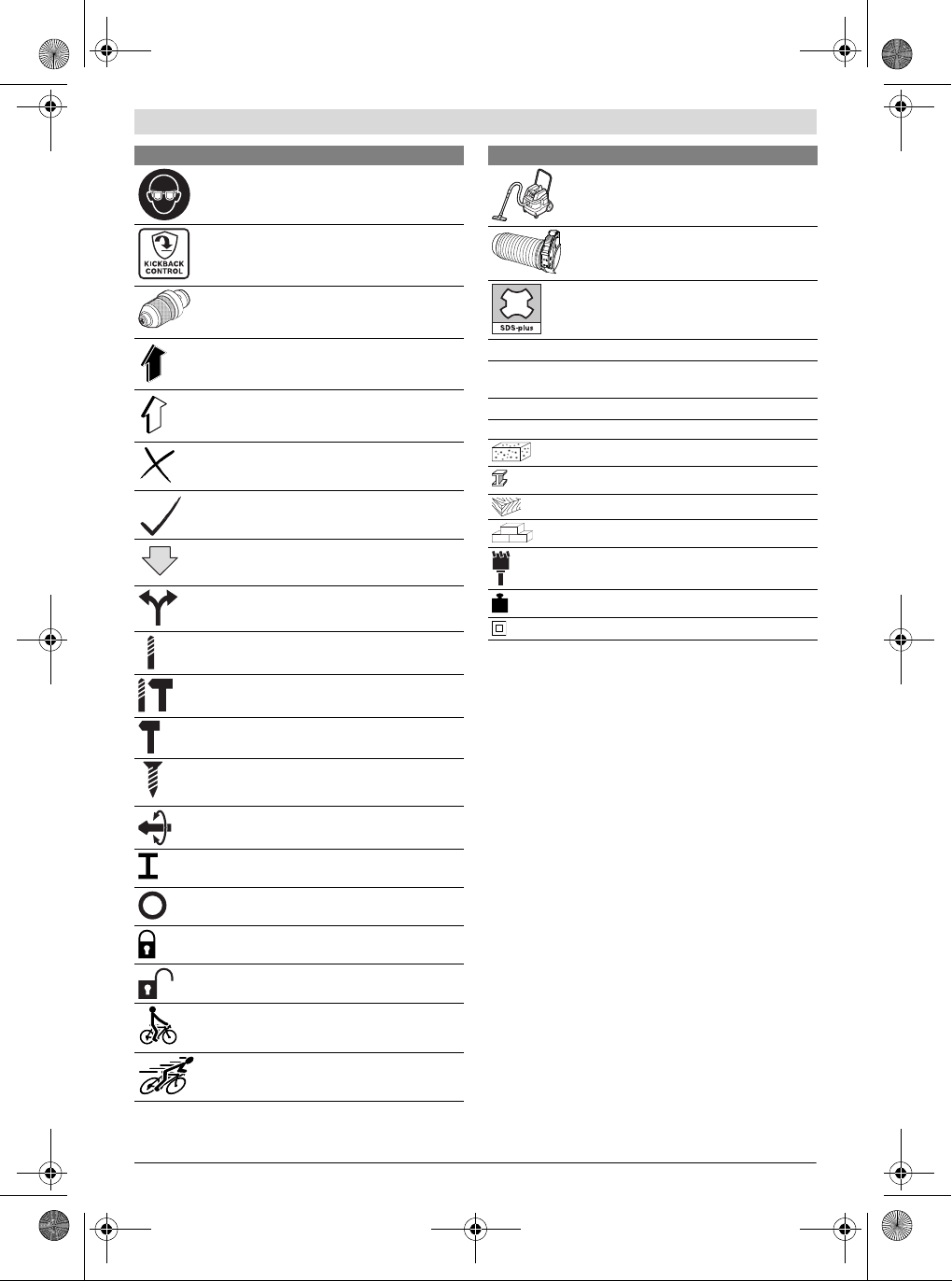

보안경을 착용하십시오
KickBack Control
키레스 척
이동 방향
반동 방향
금지 사항
허용 사항
다음 단계
역회전 기능
타격 없는 드릴작업
해머 드릴작업
치즐작업
나사
Vario-Lock
스위치 켜기
스위치 끄기
전원 스위치 고정하기
전원 스위치 해제하기
낮은 속도 / 타격률
높은 속도 / 타격률
기호 의미
분진 추출장치
분진 집진 캡
툴 홀더
P
1
소비 전력
E EPTA-Procedure 05/2009 에
따른 스트로크당 충격 에너지
n
0
무부하 속도
직경 최대 드릴 직경
콘크리트
철재
목재
벽돌
코어 드릴
EPTA 공정 01:2014 에 따른 중량
안전 등급
기호 의미
OBJ_BUCH-1233-005.book Page 32 Wednesday, June 15, 2016 3:58 PM
한국어 | 33
Bosch Power Tools 1 609 92A 1VL | (15.6.16)

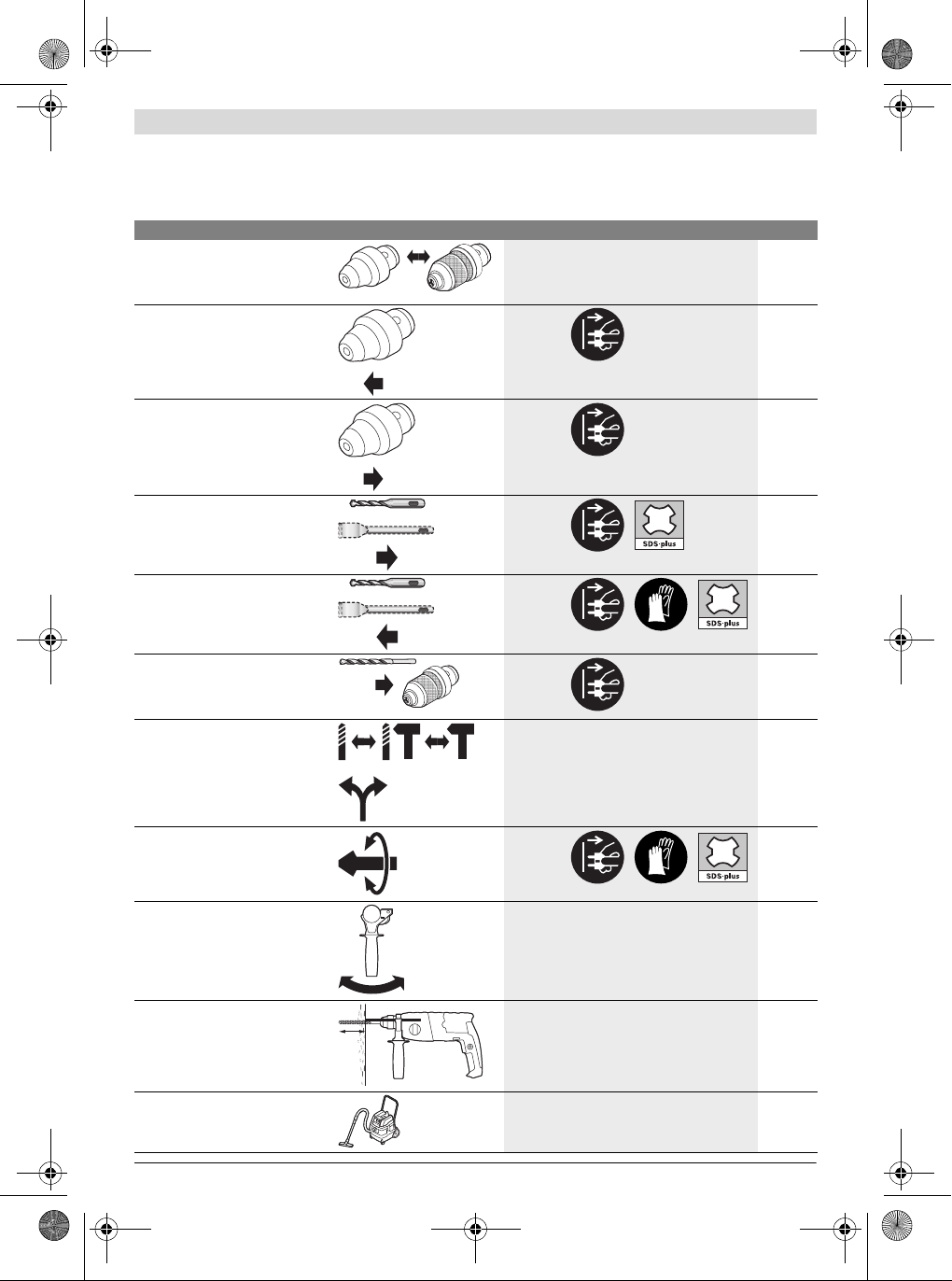

조립 및 작동
다음 도표에는 전동공구를 조립하고 작동하는 데 필요한 작업 내용이 나와 있습니다 . 작업 내용은 옆에 나온 그림으
로 표시됩니다 . 사용 분야에 따라 여러 내용을 조합하여 참고해야 합니다 . 안전수칙을 준수하십시오 .
작업 내용 그림 준수 내용 페이지
드릴척 선택하기 (GBH 2-28 F)
1 65
키레스 척 탈착하기
(GBH 2-28 F)
2 66
키레스 척 장착하기
(GBH 2-28 F)
3 66
SDS- plus 삽입 비트 장착하기
4 67
SDS- plus 삽입 비트 탈착하기
5 67
원통 비트 장착하기
(GBH 2-28 F)
6 68
작동 모드와 회전 방향 선택하기
7 68
치즐 위치 변경하기
(Vario-Lock)
8 69
보조 손잡이 조절하기
9 70
천공 깊이 X 조절하기
10 70
분진 추출장치 조립하기
(Saugfix)
11 71
X
