Bahasa Indonesia | 43 Bosch Power Tools 1 609 9 2A 1VL | (1 5.6.16) secara otomatis ji ka perkakas lis trik berputar pada poros bor secara menda dak dan tak terduga. Untuk menghidupkan kembali perkakas listrik , lepask a…
42 | Bahasa Indonesia
1 609 92A 1VL | (15.6.16) Bosch Power Tools
Gunakanlah semua perkakas listrik, aksesori, alat-alat
kerja dsb. sesuai dengan petunjuk-petunjuk.
Perhatikan syarat-syarat kerja dan macam pekerjaan
yang dilakukan. Penggunaan perkakas listrik untuk
macam pekerjaan yang tidak cocok dengan kegunaannya
bisa mengakibatkan keadaan yang berbahaya.
Servis
Biarkan perkakas listrik Anda direparasikan hanya
oleh orang-orang ahli yang berpengalaman dan hanya
dengan menggunakan suku cadang yang asli. Dengan
demikian terjamin keselamatan kerja dengan perkakas
listrik ini secara berkesinambungan.
Petunjuk-petunjuk untuk keselamatan
kerja dengan palu
Pakailah pemalut telinga. Jika Anda mendengar suara
bising untuk waktu yang lama, daya pendengaran bisa
berkurang.
Gunakanlah gagang tambahan-gagang tambahan, jika
ini dipasok bersama dengan perkakas listrik. Perkakas
listrik yang tidak bisa dikendalikan bisa mengakibatkan
terjadinya luka-luka.
Peganglah perkakas listrik hanya pada pegangan yang
terisolir, jika Anda melakukan pekerjaan di mana alat
kerjanya atau sekrup bisa terkena pada saluran listrik
yang tidak terlihat atau kabelnya sendiri. Sentuhan
pada kabel yang bertegangan dapat mengakibatkan
bagian-bagian logam dari perkakas listrik juga bertegangan
dan lalu mengakibatkan kontak listrik.
Petunjuk-petunjuk lainnya untuk
keselamatan kerja dan untuk
penggunaan
Perhatikan tegangan jaringan listrik! Tegangan
jaringan listrik harus sesuai dengan tegangan listrik
yang tercantum pada label tipe perkakas listrik.
Gunakanlah alat detektor logam yang cocok untuk
mencari kabel dan pipa pengadaan yang tidak terlihat,
atau hubungi perusahaan pengadaan setempat.
Sentuhan dengan kabel-kabel listrik bisa mengakibatkan
api dan kontak listrik. Pipa gas yang dirusak bisa
mengakibatkan ledakan. Pipa air yang dirusak
mengakibatkan barang-barang menjadi rusak.
Kencangkan gagang tambahan sampai mantap,
pegangkan perkakas listrik selama bekerja dengannya
secara kencang dengan kedua belah tangan dan
berdirilah secara tegap. Jika perkakas listrik dipegang
dengan kedua belah tangan, perkakas listrik dapat
dikendalikan dengan baik.
Usahakan supaya benda yang dikerjakan tidak goyang.
Benda yang ditahan dalam alat pemegang atau bais lebih
mantap daripada benda yang dipegang dengan tangan.
Untuk menghemat energi, hidupkan perkakas listrik hanya
jika Anda menggunakannya.
Untuk membor tanpa getaran di kayu, logam, keramik dan
bahan sintetik serta untuk menyekrup diperlukan alat
kerja-alat kerja tanpa SDS-plus (misalnya mata bor dengan
gagang berbentuk silinder). Untuk alat kerja-alat kerja ini
diperlukan cekaman mata bor yang dikunci dan dibuka
dengan tangan atau cekaman mata bor pakai kunci bergigi.
GBH 2-28 F: Gunakanlah hanya cekaman mata bor yang
bisa diganti-ganti dengan 3alur pengenal (termasuk
pasokan standar) atau 2alur pengenal (aksesori/suku
cadang) – lihat gambar 1, halaman 65.
– Cekaman mata bor yang bisa diganti-ganti mengancing
sendiri. Periksalah apakah sudah terkunci dengan cara
menarik cekaman mata bor yang bisa diganti-ganti.
Memasang alat kerja SDS-plus: Periksalah apakah alat
kerja sudah terkunci dengan cara menariknya.
Gantikanlah segera kap pelindung debu yang rusak
(menjadi tidak mulus). Kap pelindung debu
menghindarkan debu pemboran masuk ke dalam
pemegang alat kerja selama perkakas listrik digunakan.
Selama memasang alat kerja, perhatikanlah supaya kap
pelindung debu tidak menjadi rusak.
Debu dari berbagai bahan misalnya cat yang
mengadung timbel, beberapa jenis kayu, bahan
mineral dan logam bisa berbahaya bagi kesehatan dan
mengakibatkan reaksi alergi, penyakit saluran
pernafasan dan/atau kanker. Bahan-bahan yang me-
ngandung asbes hanya boleh dikerjakan oleh orang-orang
ahli yang berpengalaman.
– Gunakanlah hanya penghisap debu yang cocok untuk
menghisap bahan yang dikerjakan.
– Perhatikanlah supaya ada pertukaran udara di tempat
kerja.
– Kami anjurkan supaya Anda memakai kedok anti debu
dengan saringan (filter) kelas P2.
Taatilah peraturan-peraturan untuk bahan-bahan yang
dikerjakan yang berlaku di negara Anda.
Hindarkan debu yang banyak terkumpul di tempat
kerja. Debu dapat menyulut dengan mudahnya.
Jika alat kerja memblok, matikanlah segera perkakas
listrik. Kendorkan alat kerjanya.
Sebelum menghidupkan kembali perkakas listrik,
periksalah apakah alat kerjanya sudah tidak memblok.
Jika perkakas listrik dihidupkan, padahal mata bor masih
memblok, terjadi momen reaksi yang besar.
Selama digunakan, peganglah perkakas listrik dengan
kedua belah tangan dan perhatikanlah supaya Anda
berdiri secara teguh. Perkakas listrik bisa dikendalikan
lebih baik jika dipegang dengan kedua belah tangan.
Sebelum meletakkan perkakas listrik, tunggulah
sampai perkakas berhenti memutar. Alat kerja bisa
tersangkut dan membuat perkakas listrik tidak bisa
dikendalikan.
Tombol penonaktifan cepat (KickBack Control)
menyediakan kendali yang lebih baik untuk perkakas
listrik dan meningkatkan perlindungan terhadap
pengguna dibandingkan perkakas listrik yang tidak
dilengkapi KickBack Control. Perkakas ini akan mati
OBJ_BUCH-1233-005.book Page 42 Wednesday, June 15, 2016 3:58 PM
Bahasa Indonesia | 43
Bosch Power Tools 1 609 92A 1VL | (15.6.16)
secara otomatis jika perkakas listrik berputar pada
poros bor secara mendadak dan tak terduga. Untuk
menghidupkan kembali perkakas listrik, lepaskan
tombol On/Off, dan kemudian tekan kembali.
Simbol-Simbol
Simbol-simbol berikut penting pada waktu membaca dan
untuk mengerti petunjuk-petunjuk untuk penggunaan. Lihat
dan ingati simbol-simbol dan artinya. Penafsiran yang betul
dari simbol-simbol sangat membantu Anda untuk
menggunakan perkakas listrik dengan jitu dan sesuai dengan
petunjuk untuk keselamatan kerja.
Simbol Arti
GBH 2-28
GBH 2-28 F: Mesin bor pakai hamering
Bidang berwarna abu-abu: gagang
(permukaan yang dipegang dengan
isolasi)
Nomor model
Bacalah semua petunjuk-petunjuk
untuk keselamatan kerja dan petunjuk-
petunjuk untuk penggunaan
Sebelum melakukan semua pekerjaan
pada perkakas listrik, tarikkan steker
dari stopkontak
Pakailah sarung tangan pelindung
Pakailah pemalut telinga.
Pakailah kaca mata pelindung
KickBack Control
Cekaman mata bor yang dikunci dan
dibuka dengan tangan
Arah gerakan
Arah reaksi
Kegiatan yang dilarang
Kegiatan yang diizinkan
Kegiatan berikut
Putaran ke kanan/kiri
Membor tanpa getaran
Membor pakai hamering
Memahat
Baut-baut
Vario-Lock
Menghidupkan perkakas listrik
Mematikan perkakas listrik
Mengunci tombol untuk menghidupkan
dan mematikan
Membuka penguncian tombol untuk
menghidupkan dan mematikan
Kecepatan putaran/banyaknya getaran
rendah
Kecepatan putaran/banyaknya getaran
tinggi
Penghisapan
Tutup penyaring debu
Pemegang alat kerja
P
1
Masukan nominal
E Daya tiap-tiap getar sesuai dengan
EPTA-Procedure 05/2009
n
0
Kecepatan putaran tanpa beban
Ø Diameter maks. pemboran
Beton
Baja
Kayu
Simbol Arti
OBJ_BUCH-1233-005.book Page 43 Wednesday, June 15, 2016 3:58 PM
44 | Bahasa Indonesia
1 609 92A 1VL | (15.6.16) Bosch Power Tools
Pasokan standar
Mesin bor pakai hamering, gagang tambahan dan pembatas
kedalaman lubang bor.
Alat kerja dan aksesori lainnya yang ada pada gambar atau
yang dijelaskan, tidak termasuk pasokan standar.
Semua aksesori yang tersedia dapat Anda lihat di dalam
program aksesori.
Penggunaan alat
Perkakas listrik cocok untuk membor pakai hamering di
beton, batu bata dan batu-batuan serta untuk pekerjaan
memahat yang ringan. Perkakas listrik juga cocok untuk
membor tanpa getaran di kayu, logam, keramik dan bahan
sintetik serta untuk menyekrup.
Data teknis
Data-data teknis dari produk ini tertera di dalam tabel pada
halaman 64 dari petunjuk-petunjuk untuk penggunaan ini.
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada
tegangan yang lebih rendah dan pada model khusus
mancanegara data-data ini bisa berlainan.
Memasang dan menggunakan
Tabel berikut ini menunjukkan tujuan dari kegiatan pemasangan dan pengoperasian perkakas listrik. Petunjuk-petunjuk untuk
tujuan dari kegiatan dijelaskan dengan gambar-gambar. Tergantung dari jenis pengoperasian, dibutuhkan berbagai kombinasi
yang berbeda dari petunjuk-petunjuk. Taatilah petunjuk-petunjuk untuk keselamatan kerja.
Tembok
Mata bor pipa
Berat sesuai dengan
EPTA-Procedure 01:2014
Klasifikasi keamanan
Simbol Arti

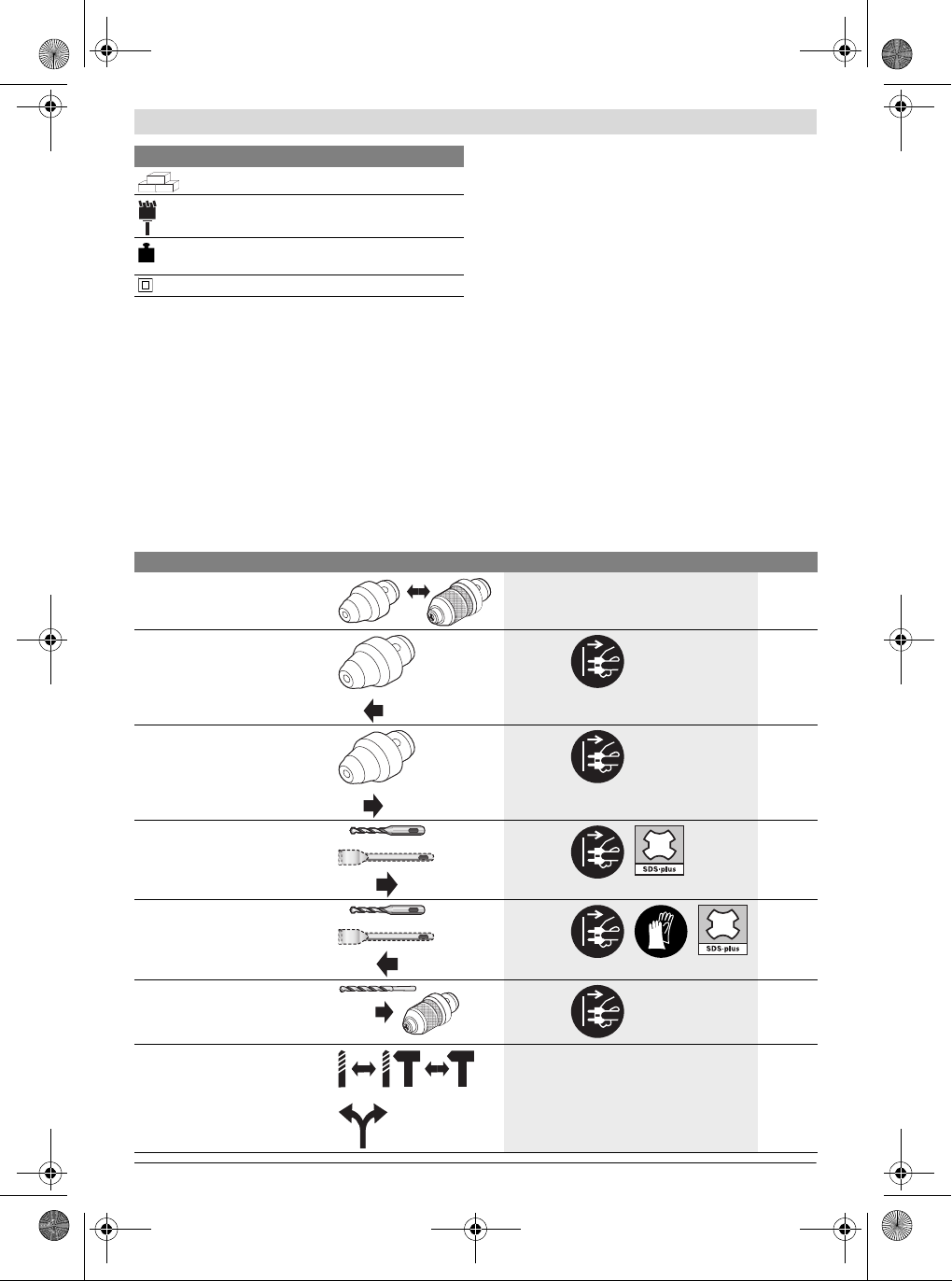

Kegiatan Gambar Perhatikanlah Halaman
Memilih cekaman mata bor
(GBH 2-28 F)
1 65
Melepaskan cekaman mata bor yang
bisa diganti-ganti (GBH 2-28 F)
2 66
Memasang cekaman mata bor yang
bisa diganti-ganti (GBH 2-28 F)
3 66
Memasang alat kerja SDS-plus
4 67
Melepaskan alat kerja SDS-plus
5 67
Memasang alat kerja dengan gagang
bundar (GBH 2-28 F)
6 68
Memilih jenis pekerjaan dan arah
putaran
7 68
