1 – 1 1 Y X Y X Y X Y X Einleitung Rege l 3 : Die S eite m it der h öhere n Beinch enza hl bef inde t sich unte n. Rege l 4: Weist d as Baue leme nt eine Be sonde rhei t auf, z. B. ein bre iter es Beinc hen, so bef ind e…
1 – 10
Y
X
Y
X
Y
X
X
21
Y
X
Y
X
Y
X
Y
X
+
+
1 2 3 4
Y

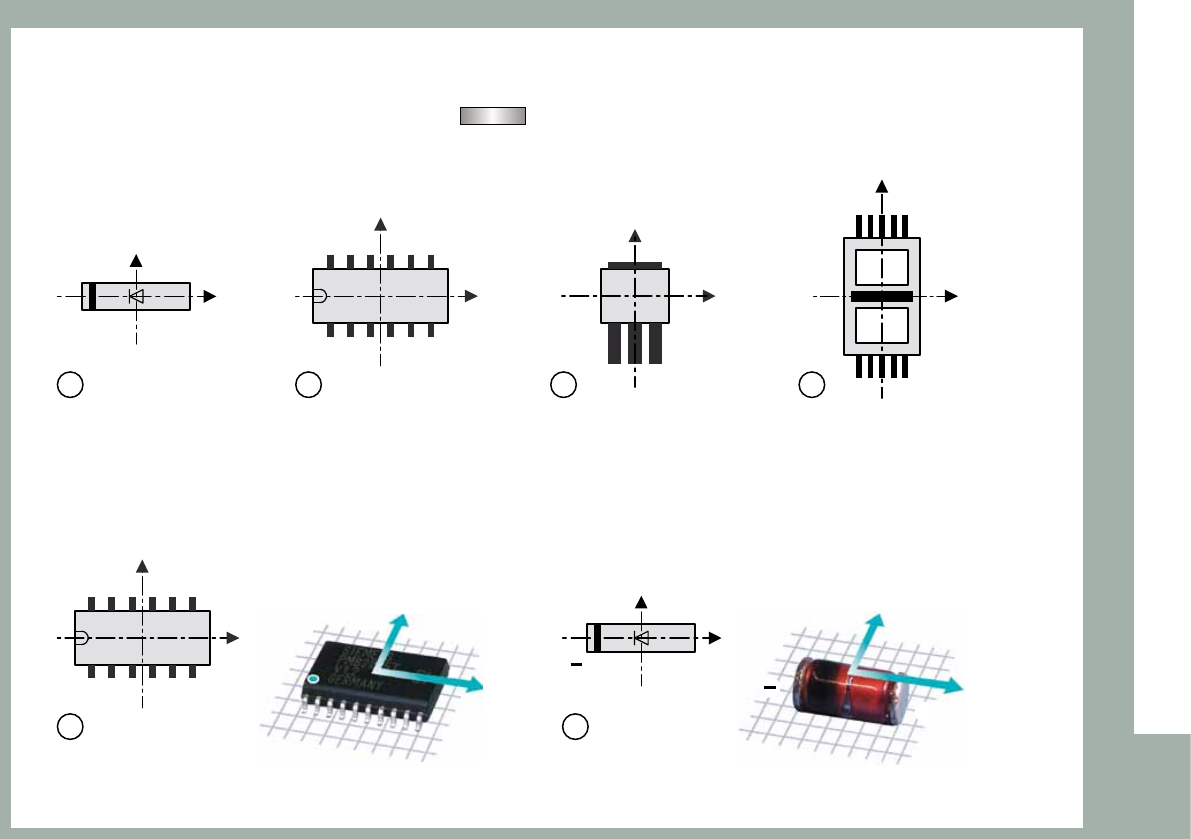

Die X-Achse des Bauelements muß nicht zwingenderweise der langen Seite des Bauelements
entsprechen. Das kann z.B. daran liegen, daß durch Bohrungen im Bauelement die Pipette quer
aufsetzen muß (siehe Abb. f Fall , Pipette =
).
Regel 2: Pin 1 liegt in der unteren linken Ecke bzw. im Zentrum der linken Seite des Bauelements.
Bei Dioden muß die Anode (+) in die positive X-Richtung zeigen.
1 – 11
Y
X
Y
X
Y
X
Y
X
Einleitung

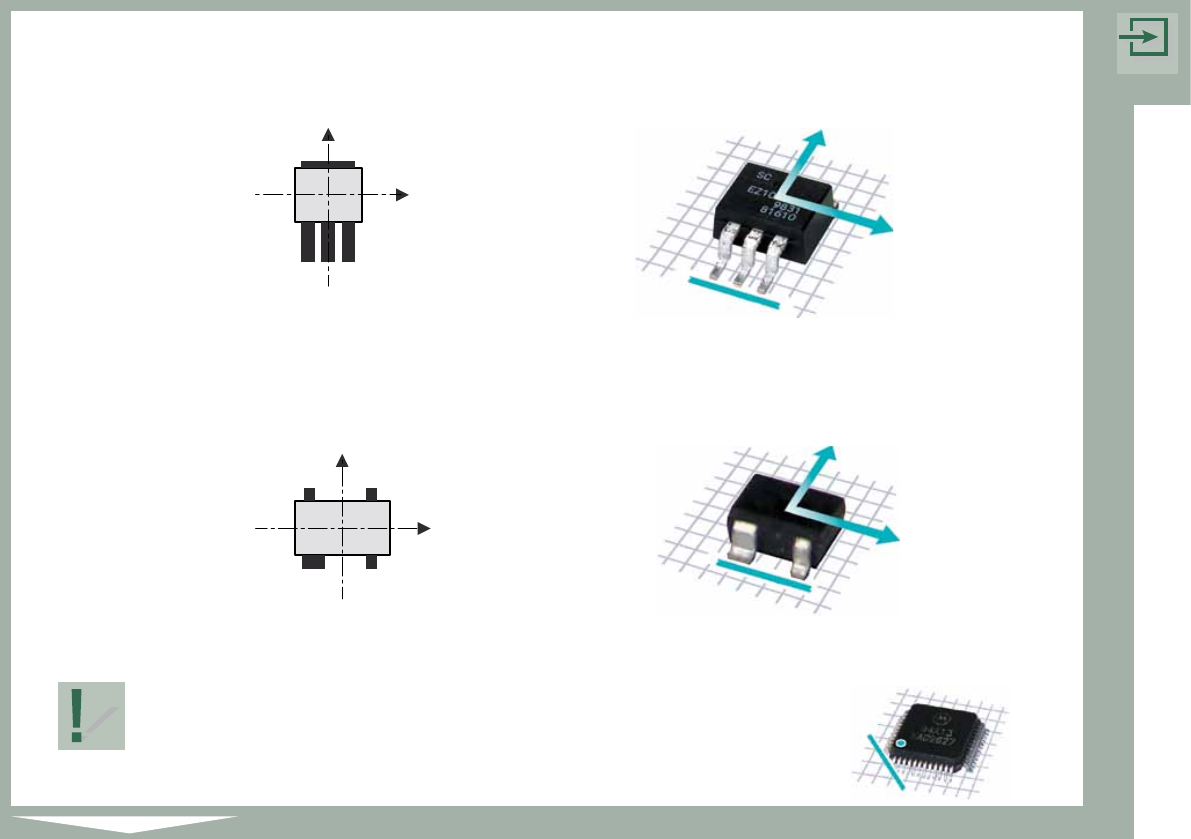

Regel 3: Die Seite mit der höheren Beinchenzahl befindet sich unten.
Regel 4: Weist das Bauelement eine Besonderheit auf, z.B. ein breiteres Beinchen,
so befindet sich diese Besonderheit unten.
Regel 1 hat die höchste Priorität, die Regeln 2, 3 und 4 sind jeweils nachgeordnet.
Die Musterbauelemente am Anfang der einzelnen Kapitel sind
entsprechend den 4 Regeln dargestellt.
Die Markierung auf dem nebenstehenden Beispiel bezeichnet
die linke untere Ecke des Bauelements.
1 – 12

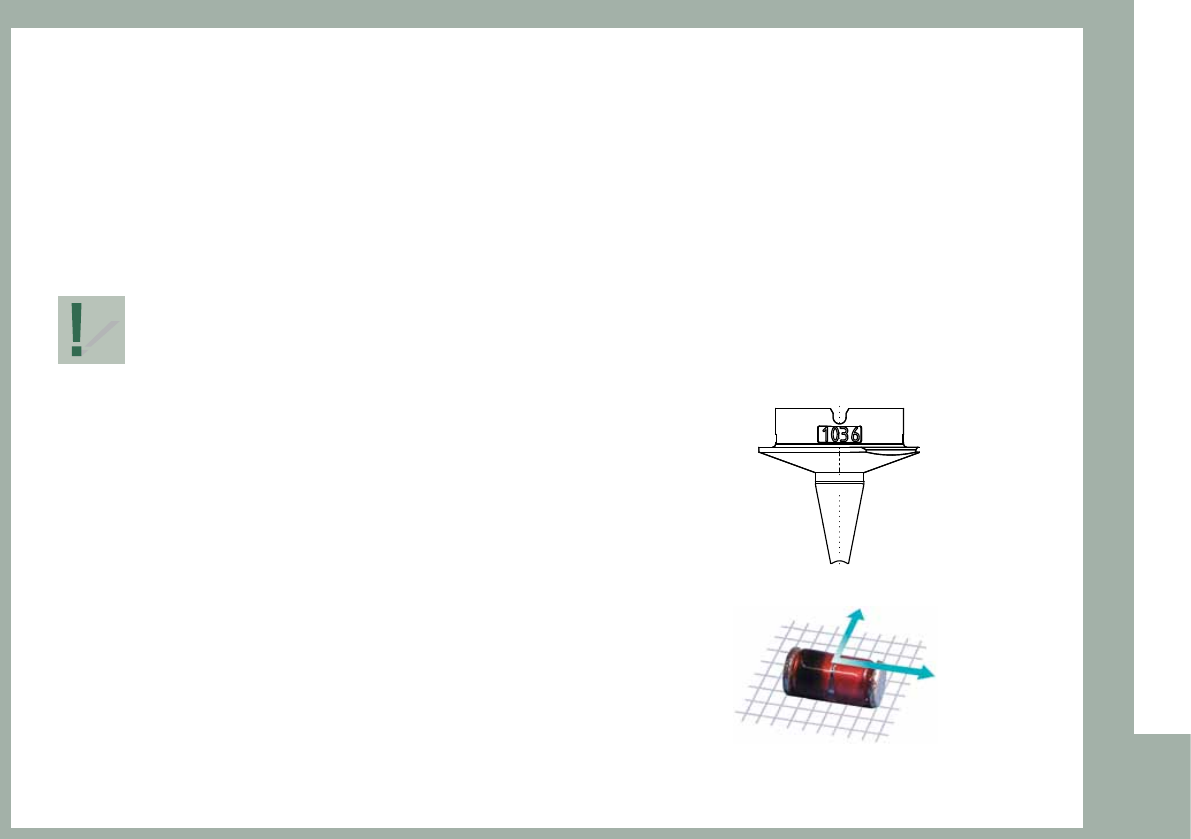

Richtige Zuordnung Pipette – Bauteil bei C&P-Köpfen
Damit es keine Erkennungsprobleme für kleine Strukturen gibt muss das Bauteil
im Fokusbereich (Schärfebereich) der Kamera sein.
Der Fokusbereich der Kamera des C&P-20-Kopfes liegt zwischen 9,4 und 11,4 mm (d.h. 10,4 +/– 1 mm).
Der Fokusbereich der C&P-12 und C&P-6-Köpfe liegt zwischen 13,0 und 17,0 mm (d.h. 15 +/– 2 mm).
Bei der Wahl der richtigen Pipette zum Bauteil
muss überprüft werden dass die Summe aus
Pipettenlänge und Bauteilhöhe sich in diesem
Intervall befindet.
Beispiel:
Pipettenlänge L = 9,4 mm
Bauteilhöhe H = 1,2 mm
Summe = 10,6 mm
