Einleitung
Regel 3: Die Seite mit der höheren Beinchenzahl befindet sich unten.
Regel 4: Weist das Bauelement eine Besonderheit auf, z.B. ein breiteres Beinchen,
so befindet sich diese Besonderheit unten.
Regel 1 hat die höchste Priorität, die Regeln 2, 3 und 4 sind jeweils nachgeordnet.
Die Musterbauelemente am Anfang der einzelnen Kapitel sind
entsprechend den 4 Regeln dargestellt.
Die Markierung auf dem nebenstehenden Beispiel bezeichnet
die linke untere Ecke des Bauelements.
1 – 12
Richtige Zuordnung Pipette – Bauteil bei C&P-Köpfen
Damit es keine Erkennungsprobleme für kleine Strukturen gibt muss das Bauteil
im Fokusbereich (Schärfebereich) der Kamera sein.
Der Fokusbereich der Kamera des C&P-20-Kopfes liegt zwischen 9,4 und 11,4 mm (d.h. 10,4 +/– 1 mm).
Der Fokusbereich der C&P-12 und C&P-6-Köpfe liegt zwischen 13,0 und 17,0 mm (d.h. 15 +/– 2 mm).
Bei der Wahl der richtigen Pipette zum Bauteil
muss überprüft werden dass die Summe aus
Pipettenlänge und Bauteilhöhe sich in diesem
Intervall befindet.
Beispiel:
Pipettenlänge L = 9,4 mm
Bauteilhöhe H = 1,2 mm
Summe = 10,6 mm
1 – 13
Einleitung
Standardpipetten-
Übersicht

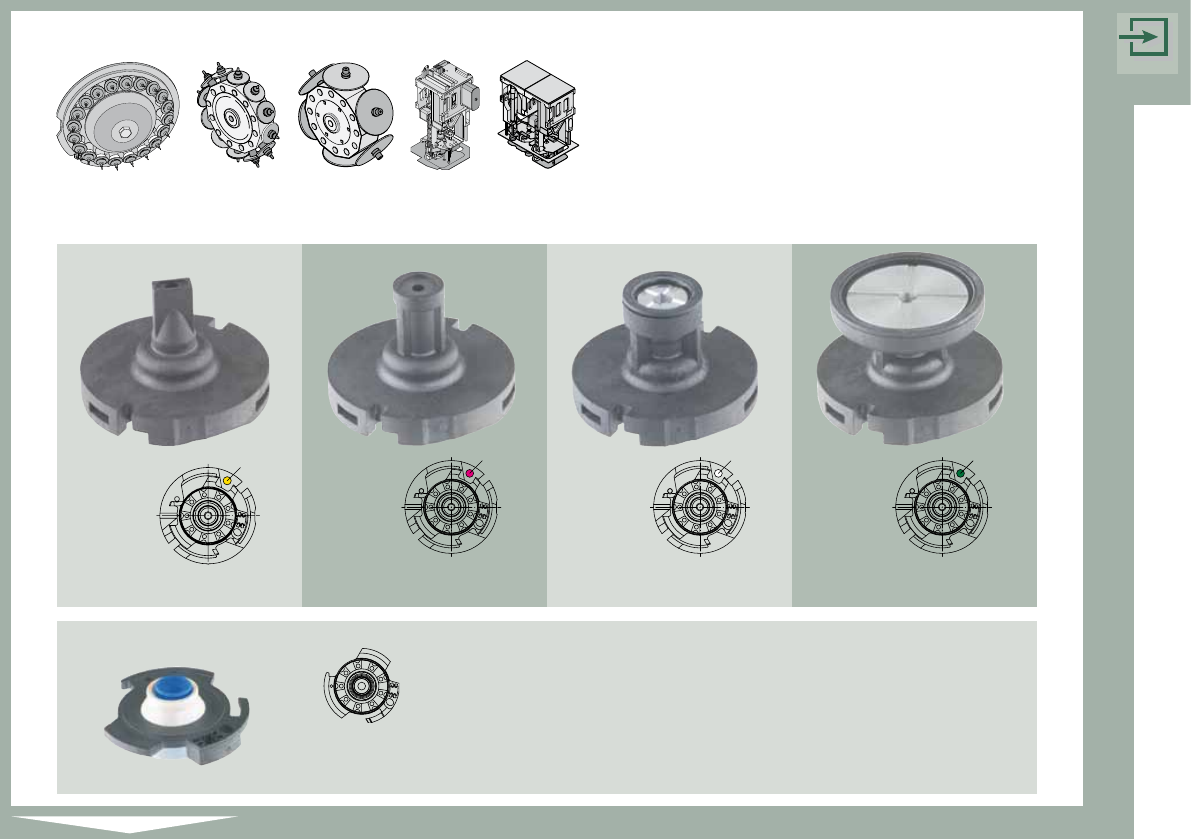

Standardpipetten der Pipettenreihe Typ 5xx
516
L = 20 mm
Art.-Nr. 03012036-01
519
L = 18,7 mm
Art.-Nr. 03012034-01
517
L = 20 mm
Art.-Nr. 03012042-01
518
L = 18,7 mm
Art.-Nr. 03012011-01
Pipettenadapterdichtung für TWIN
Art.-Nr. 03011583-02
Farbmarkierung
Farbmarkierung Farbmarkierung Farbmarkierung
