Einleitung
Pipettenreihen und Farbkennzeichnung
Pipettenreihe 5xx:
Die Pipetten der Pipettenreihe 5xx sind mit einem Farbpunkt
gekennzeichnet und mit Adpater ausgestattet.
Pipettenreihe 8xx:
Diese Pipettenreihe hat auf der Innenseite eine Prägung
mit einem 3-stelligen Zahlencode.
Pipettenreihe 9xx:
Zur besseren Unterscheidung der Pipettentypen befinden
sich zwei Farbringe seitlich am Pipettensitz. Der erste Farbring
gibt die Pipettengröße an. Der zweite Farbring bezeichnet
das Pipettenmaterial.
Keramikpipettenreihen 9xx:
Diese Pipettenreihe hat auf der Außenseite oben eine
Prägung mit einem 3-stelligen Zahlencode.
Pipettenreihen 1xxx:
Alle Pipetten dieser Reihe verfügen über einen
4-stelligen Zahlencode auf der oberen Außenseite.
Pipettenreihe 8xx
Pipettenreihe 9xx
(Keramik)
Pipettenreihe 9xx
1 – 8

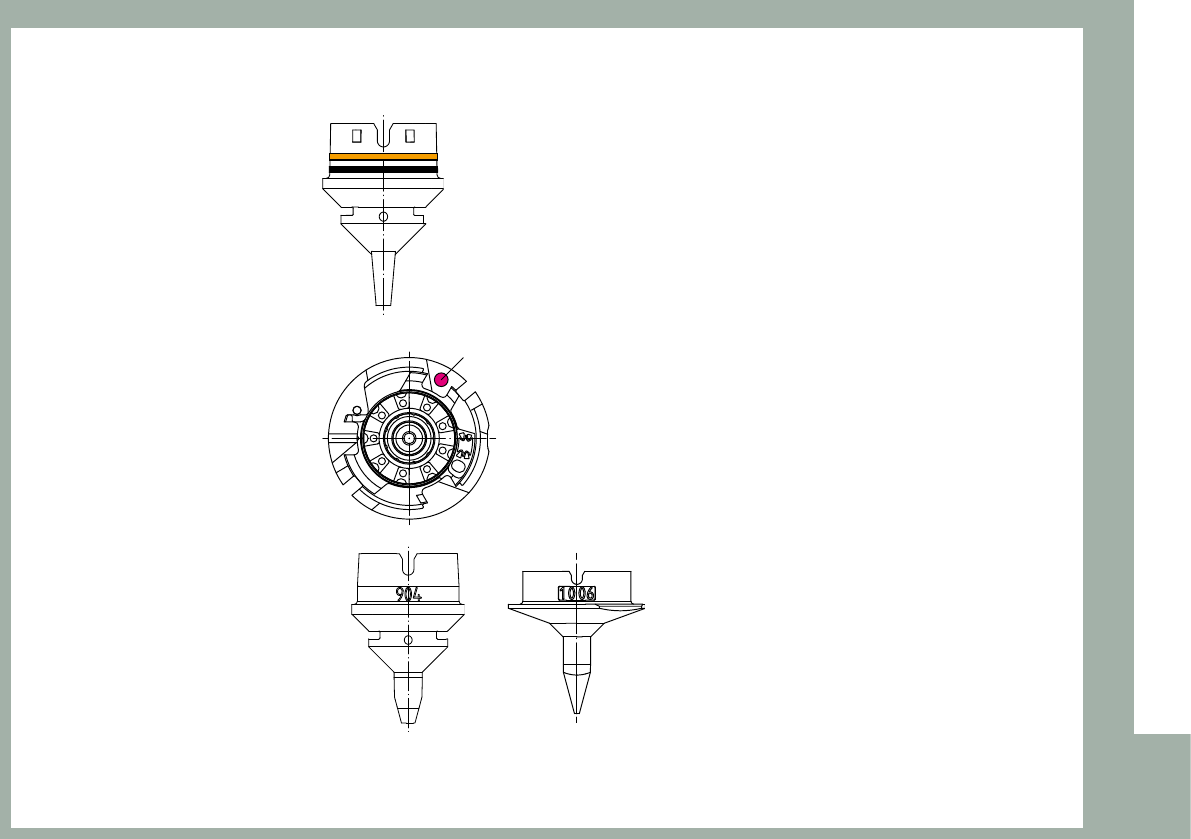

Kennzeichnungsarten der Pipettentypen.
Farbring:
Farbpunkt:
Ziffernkennzeichnung
bzw. Zahlencode:
Farbmarkierung
1 – 9
Einleitung
-Beschreibung der Bauelemente
Um mit einheitlich definierten Gehäuseformen arbeiten zu können, folgt die Beschreibung
von Standardbauelementen vier bestimmten Regeln. Diese als „0°-Beschreibung“ bezeichnete
Lagedefinition erlaubt die exakte Bestimmung des Abholwinkels beim Bestücken.
Zur Beschreibung der Gehäuseform eines Bauelements sollten die Abmessungen
grundsätzlich dem entsprechenden Datenblatt entnommen werden. Dabei ist zu
beachten, daß das Bauelement immer in der Draufsicht beschrieben wird.
Im Anzeigebereich des GF-Editors wird ein Bauelement immer in der 0°-Beschreibung dargestellt.
Der Ursprung des Koordinatensystems im GF-Editor liegt im Zentrum des Anzeigebereichs.
Die X-Achse zeigt nach rechts, die Y-Achse nach oben. Der BE-Mittelpunkt stimmt in der Regel mit
dem Ursprung des Koordinatensystems überein. Regel 1 legt die Ausrichtung der Seiten des
Bauelements in X- bzw. Y-Richtung fest.
Regel 1: Es wird festgelegt, daß eine Pipette mit rechteckiger Ansaugfläche mit ihrer langen
Seite entlang der X-Achse ausgerichtet ist. Als X-Achse des Bauelements wird die
BE-Achse definiert, die zur Pipetten-X-Achse parallel liegt, wenn die Pipette das
Bauelement ordnungsgemäß aufnimmt.
Beim Aufnehmen des Bauelements zeigt die X-Achse des Bauelements immer in die selbe
Richtung wie die lange Seite der Pipette (Ausnahme: Sonderpipetten mit 90°-Verdrehung).
