Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.3 Размеры и масса 109 3.3.3 Высо та от к р ы т о го защитног о кожу ха 3 Рис . 3.3 - 2 Высота от…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.3 Размеры и масса Начиная с версии SR.710.0 Издание 12/2016
108
3.3.2 Размеры
3.3.2.1 Размеры автомата SX1/SX2
3
Рис. 3.3 - 1 Размеры автомата SX1/SX2 (1 тележка для компонентов внутри, 1 тележка снаружи)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.3 Размеры и масса
109
3.3.3 Высота открытого защитного кожуха
3
Рис. 3.3 - 2 Высота открытого защитного кожуха - размеры в миллиметрах
Указанные размеры относятся к макс. высоте транспортера ПП 950 мм.
(1) Высота меняется в зависимости от установленной высоты транспортера ПП
– при высоте транспортера ПП 900 мм = 120 мм ± 15 мм
– при высоте транспортера ПП 930 мм = 150 мм ± 15 мм
– при высоте транспортера ПП 950 мм = 170 мм ± 15 мм
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.3 Размеры и масса Начиная с версии SR.710.0 Издание 12/2016
110
3.3.4 Радиусы маневрирования тележек для компонентов на SIPLACE SX1/
SX2
3

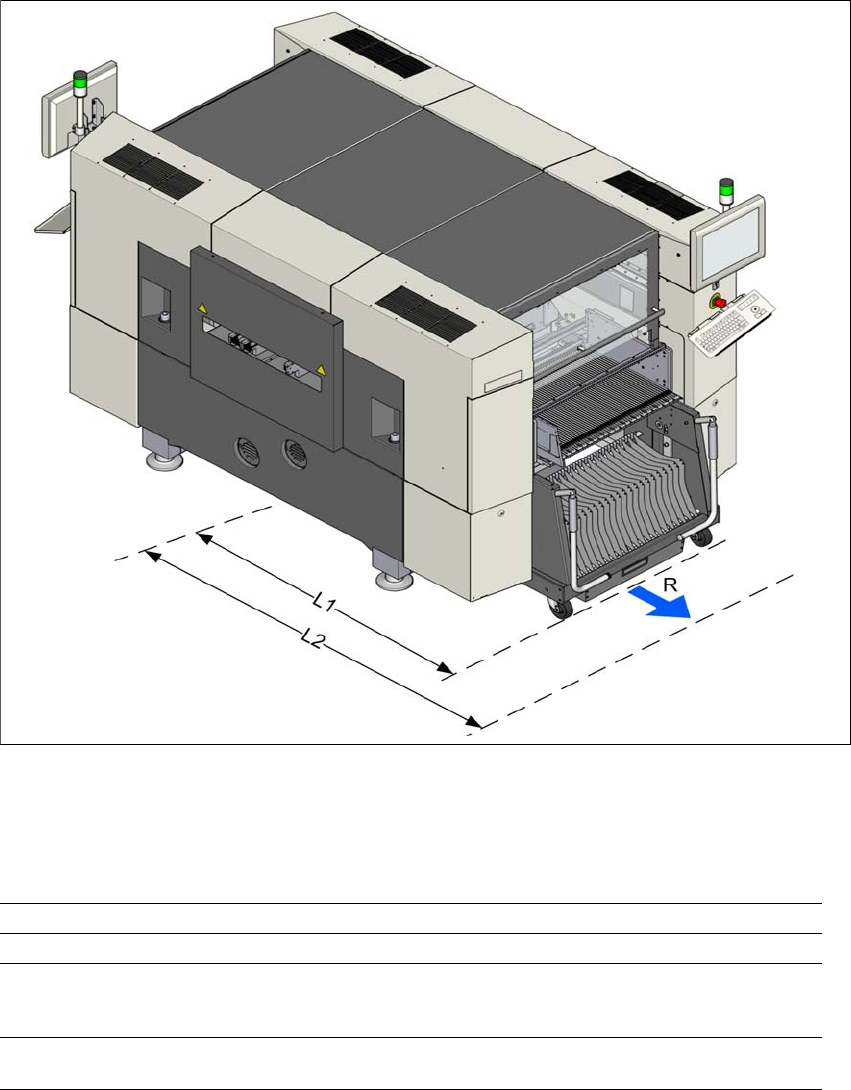

Рис. 3.3 - 3 Радиусы маневрирования тележек для компонентов на автомате SX1/SX2
Радиусы маневрирования R тележек для компонентов на автомате SX1/SX2 составляют:
3
3
Место установки 1 (снаружи) Место установки 2 (внутри)
Радиус маневрирования R 760 мм 760 мм
Расстояние L1: от центра
машины до внешней кромки
тележки
1300 мм 1175 мм
Расстояние L2: от центра
машины до стены
2060 мм 1935 мм
