Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.5 Монтажная головка 117 3.5.1.2 Те х н и ч е с к и е данные SIPLACE SpeedS tar (C&P20) 3 SIP…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии SR.710.0 Издание 12/2016
116
3.5.1.1 Описание
SIPLACE SpeedStar (C&P20) работает по принципу Collect&Place («собрать и поместить»),
т.е. в рамках одного цикла монтажной головкой забираются двадцать монтажных компонен-
тов. В положении монтажа и подбора датчик компонентов следит за тем, чтобы присос по-
добрал один компонент. На пути перемещения в монтажное положение компоненты
забираются монтажной головкой, оптически центрируются и поворачиваются в
требуемое
монтажное положение. После этого при помощи струи воздуха они мягко и точно усажива-
ются на печатную плату.
Благодаря использованию монтажной головки C&P20 удалось значительно повысить про-
изводительность монтажной головки и вместе с тем - монтажного автомата. Компактная
конструкция головки C&P20 позволяет максимально сократить время цикла. При этом ось
звезды расположена по диагонали относительно
поверхности печатной платы. Благодаря
такой геометрии возможна компоновка сегментов на малой площади.
Кроме того, камера для компонентов уже встроена в головку C&P20. Это позволяет сокра-
тить время перемещения к наружным центрирующим камерам. Помимо этого, каждый сег-
мент имеет собственный привод DP для вращения присоса. Теперь присосы занимают
правильное положение не только на
единственной головной станции. Они могут в любой
момент и независимо друг от друга повернуться в требуемое монтажное положение.
Каждый сегмент оснащен собственным вакуум-генератором. Это позволило значительно
сократить время переключения между вакуумом и выдуваемым воздухом. Кроме этого, для
каждого отдельного присоса в контуре удержания может быть проведена вакуумная про-
верка.
Привод оси Z сегментов оснащен линейным электродвигателем с линейной системой из-
мерения перемещения, поэтому является предельно точным. В положении забора/монтажа
привод оси Z перемещает вниз или вверх по вертикали.
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.5 Монтажная головка
117
3.5.1.2 Технические данные SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
с камерой для компо-
нентов 23
с камерой для компонентов
41
Спектр компонентов
*a
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной
площадки, указываемых заказчиком стандартов, допусков на упаковку компонентов и допусков
на компоненты.
от 01005 до 2220, Melf,
SOT, SOD
от 03015 до 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Спецификации компонентов
макс. высота
мин. шаг выводов
мин. ширина выводов
мин. шаг шарика
мин. диаметр шарика
мин. размеры
макс. размеры
макс. вес
4 мм
0,25 мм
0,1 мм
0,4 мм
0,2 мм
0,4 мм x 0,2 мм
6 мм x 6 мм
1 г
4 мм
0,08 мм
0,03 мм
0,10 мм
0,05 мм
0,12 мм x 0,12 мм
6 мм x 6 мм
1 г
Программируемая сила посадки 1,5 - 4,5 Н 1,5 - 4,5 Н
Типы присосов 10xx, 11xx, 12xx 10xx, 11xx, 12xx
Точность X/Y
*b
*)b Значения точности подтверждаются во время приемки машины; они соответствуют комплекту по-
ставки и заявленной производительности SIPLACE.
± 41 мкм / 3σ
± 55 мкм / 4σ
± 41 мкм / 3σ
± 55 мкм / 4σ
Угловая точность ± 0,5° / 3σ
± 0,7° / 4σ
± 0,5° / 3σ
± 0,7° / 4σ
Уровни освещения 55
Варианты настройки уровней
освещения
256
5
256
5
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии SR.710.0 Издание 12/2016
118
3.5.2 SIPLACE SpeedStar C&P20 P для особо высокоскоростного монтажа
(Very High Speed)
3

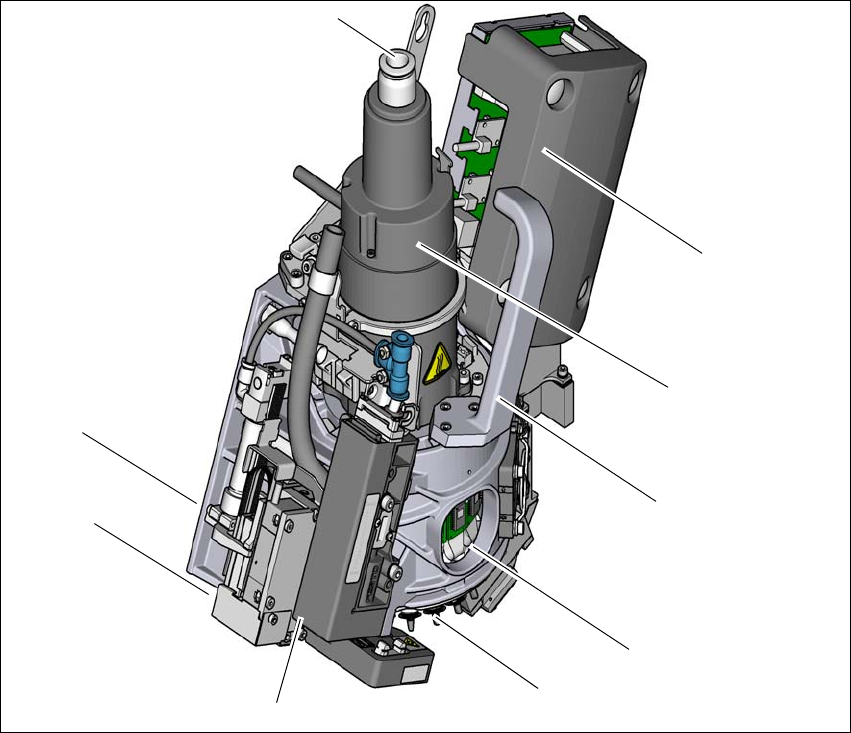

Рис. 3.5 - 3 SIPLACE C&P20 P - Обзор
(1) Пневматическое присоединение для 20 трубок Вентури контура забора/монтажа и
удерживания
(2) Плата «Вакуумный датчик контура удерживания»
(3) Двигатель звезды
(4) Рукоятка
(5) Привод DP, 20 приводов
(6) Звезда с 20 присосами
(7) Регулирующий клапан
(8) Электродвигатель Z (электродвигатель с линейно движущимся ротором)
(9) Возвратный цилиндр
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
