Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.5 Монтажная головка 131 3.5.6.9 Те х н и ч е с к и е характеристики SIPLACE MultiSt ar (CPP) 3 S…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии SR.710.0 Издание 12/2016
130
3.5.6.8 MultiStar в расширенном режиме Pick&Place с ограниченным вращением
В этом режиме головка MultiStar может монтировать весь спектр компонентов – от 03015 до
50 мм x40мм. Крупный компонент забирается в последнюю очередь, оптически центриру-
ется и устанавливается в качестве первого компонента.
3

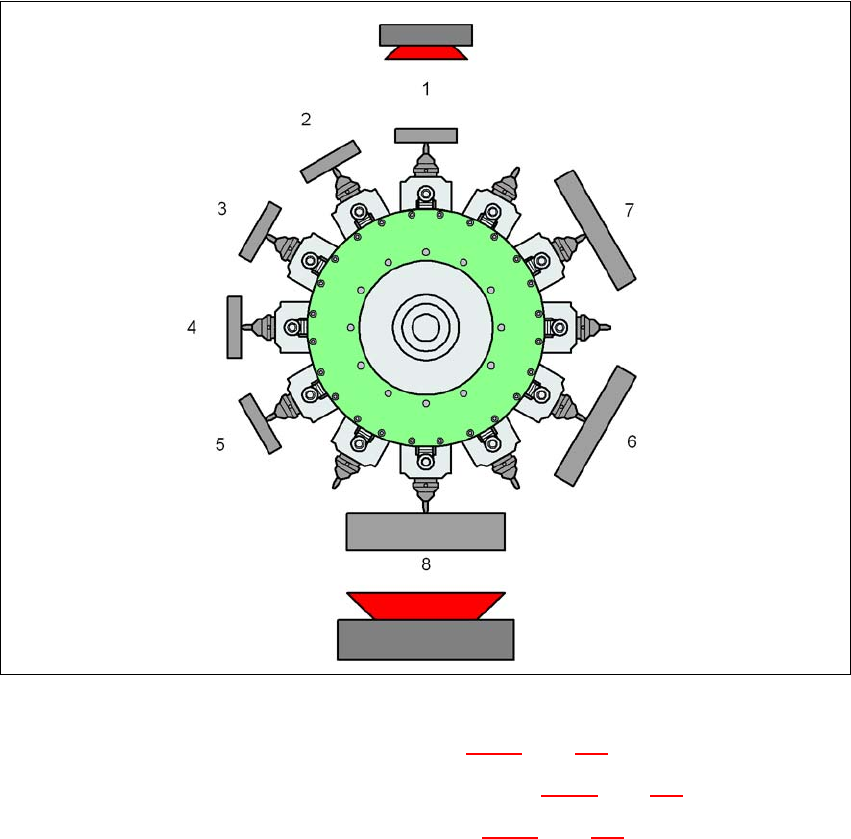

Рис. 3.5 - 9 MultiStar - смешанный режим
K_BE Малый компонент (см. таблицу 3.5 - 1, стр. 126)
M_BE_2 Средний компонент, тип 2 (см. таблицу 3.5 - 1
, стр. 126)
G_BE Крупный компонент (см. таблицу 3.5 - 1
, стр. 126)
Тип 30 Камера для компонентов, тип 30
Тип 33 Стационарная камера для компонентов, тип 33
1 ... 8 Последовательность взятых компонентов
3
Соседние сегменты головки CPP не способны осуществлять захват компонентов типов
M_BE_2 и G_BE, если диагональ этих компонентов превышает 39,8 мм.
Тип 30
K_BE
G_BE
Тип 33
M_BE_2
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.5 Монтажная головка
131
3.5.6.9 Технические характеристики SIPLACE MultiStar (CPP)
3
SIPLACE MultiStar (CPP)
с камерой для компонентов 30 с камерой для компонентов 33
(стационарная камера)
Спектр компонентов
*a
01005 до 27 мм x 27 мм 0402 до 50 мм x 40 мм
*b
Спецификации компонентов
макс. высота
*c
макс. высота
*d
мин. шаг выводов
мин. ширина выводов
мин. шаг шарика
мин. диаметр шарика
мин. размеры
макс. размеры
макс. вес
6,0 мм
8,5 мм
0,25 мм
0,10 мм
*e
/ 0,2 мм
*f
0,25 мм
e
/ 0,35 мм
f
0,14 мм
e
/ 0,20 мм
f
0,4 мм x 0,2 мм
27 мм x 27 мм
4 г
11,5 мм
0,3 мм
0,15 мм
0,35 мм
0,2 мм
1,0 мм x 0,5 мм
50 мм x 40 мм
8 г
Программируемая сила посадки 1,0 - 10 Н 1,0 - 10 Н
Типы присосов 20xx, 28xx 20xx, 28xx
Точность X/Y
*g
± 41 мкм / 3σ
± 55 мкм / 4σ
± 34 мкм / 3σ
± 45 мкм / 4σ
Угловая точность ± 0,20° / 3σ
*h
, ± 0,38° / 3σ
*i
± 0,25° / 4σ
h
, ± 0,50° / 4σ
i
± 0,14° / 3σ
± 0,18° / 4σ
Уровни освещения 56
Варианты настройки уровней
освещения
256
5
256
6
*)a Учитывайте то, что спектр монтируемых компонентов также зависит от геометрии монтажной площадки, указы-
ваемых заказчиком стандартов, допусков на упаковку компонентов и допусков на компоненты.
*)b При многократном измерении возможна диагональ в 69 мм (напр., 64 мм x 10 мм).
*)c Головка CPP: в низком монтажном положении (стационарная камера для компонентов невозможна).
*)d Головка CPP: в высоком монтажном положении
*)e для компонентов < 18 мм x 18 мм
*)f для компонентов ≥ 18 мм x18 мм
*)g Значения точности подтверждаются во время приемки машины; они соответствуют комплекту поставки и заяв-
ленной производительности SIPLACE.
*)h Размеры компонентов: от 6 мм x 6 мм до 27 мм x 27 мм.
*)i Размеры компонентов: меньше 6 мм x 6 мм.
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.5 Монтажная головка Начиная с версии SR.710.0 Издание 12/2016
132
3.5.7 Головка SIPLACE TwinStar для прецизионного монтажа IC
3
Рис. 3.5 - 10 Головка SIPLACE TwinStar для прецизионного монтажа IC
3
(1) Модуль Pick&Place 1 (P&P1) - головка TwinStar состоит из двух модулей Pick&Place
(2) Модуль Pick&Place 2 (P&P2)
(3) Ось DP
(4) Привод оси Z
(5) Инкрементная система измерения перемещения для оси Z
