3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.6 Портальная си стема Начиная с версии SR.710.0 Издание 12/2016 138 3 Рис . 3.6 - 4 Констр укция портала - вид снизу (1) Камера пе чатны…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.6 Портальная система
137
3

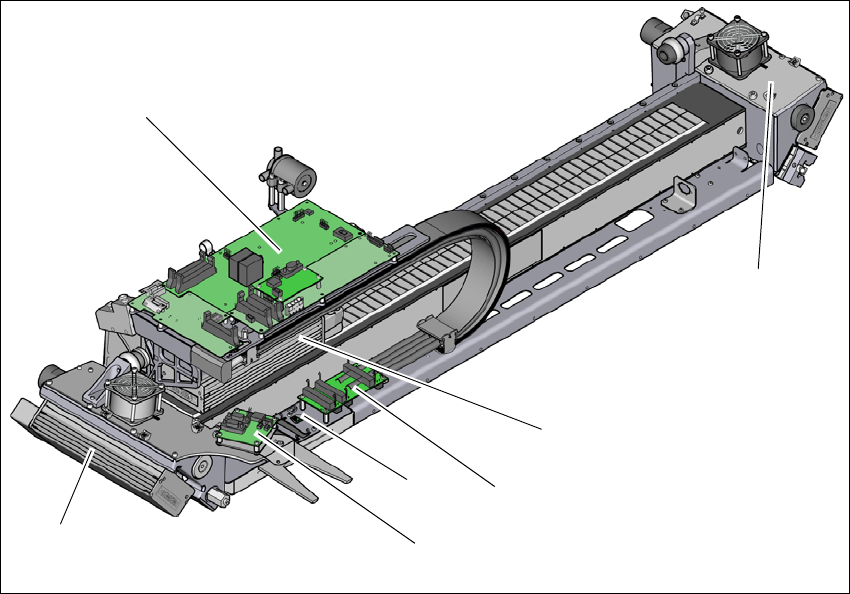

Рис. 3.6 - 3 Конструкция оси X - вид с держателем головки
(1) Линейный двигатель 1 оси Y с плавающим подшипником (первичный элемент) и венти-
лятором
(2) Плата головки с Head Control Unit
(3) Линейный двигатель 2 оси Y с плавающим подшипником (первичный элемент) и венти-
лятором
(4) Линейный двигатель оси X (первичный элемент)
(5) Интерфейс портала для оси X
(6) Интерфейс портала для оси Y
(7) Модуль датчиков
(2)
(1)
(3)
(4)
(5)
(7)
(6)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.6 Портальная система Начиная с версии SR.710.0 Издание 12/2016
138
3
Рис. 3.6 - 4 Конструкция портала - вид снизу
(1) Камера печатных плат
(2) Блок считывания
(3) Система линейных измерений (с нижней стороны портала)
Портал приводится в действие линейным электродвигателем. Вторичный элемент привода
состоит из постоянного магнита и монтируется на консоли портала, первичный элемент
прикручен к держателю головки. Держатель головки сконструирован таким образом, что на
нем можно закреплять все типы монтажных головок
. Это показатель высокой гибкости ра-
боты, достигаемой с автоматами SIPLACE.
(2)
(1)
(2)
(3)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.6 Портальная система
139
3.6.3 Конструкция оси Y
3
Рис. 3.6 - 5 Конструкция оси Y
Ось Y по существу состоит из следующих узлов:
(1) Линейные двигатели оси Y (первичный элемент), смонтированные на оси X с фиксиро-
ванным и плавающим подшипниками
(2) Постоянный магнит (вторичный элемент линейного двигателя оси Y)
(3) Линейная система измерения перемещения
(4) Система направляющих
(1)
(2)
(4)
(3)
