3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.7 Система транспортировки ПП Начиная с версии SR.710.0 Издание 12/2016 142 3.7.3 Констр укция гибкого дв ойного транспортера ПП Ги б к и…
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.7 Система транспортировки ПП
141
3.7.2 Конструкция одинарного транспортера печатных плат
3

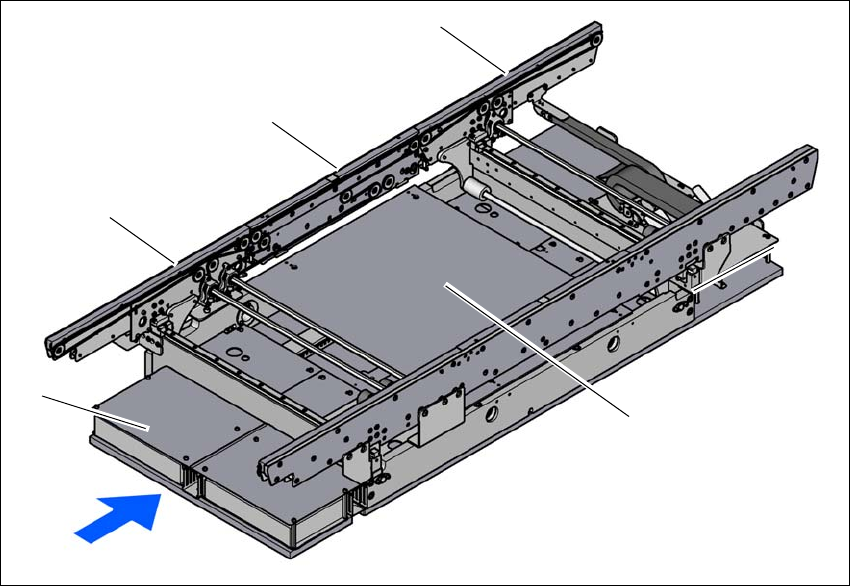

Рис. 3.7 - 1 Конструкция одинарного транспортера печатных плат
(1) Транспортер подачи
(2) Транспортер обработки
(3) Транспортер выгрузки
(4) Подъемный стол
(5) Система управления транспортером (под крышкой)
(1)
(4)
(3)
(2)
(5)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.7 Система транспортировки ПП Начиная с версии SR.710.0 Издание 12/2016
142
3.7.3 Конструкция гибкого двойного транспортера ПП
Гибкий двойной транспортер имеет две электрически и механически независимых друг от
друга дорожки. Неподвижная стенка транспортера стандартно расположена с правой сто-
роны. В зависимости от требований двойной транспортер ПП можно эксплуатировать и в
одинарном, и в двойном режиме.
3
Рис. 3.7 - 2 Конструкция двойного транспортера ПП
(1) Транспортер подачи
(2) Транспортер обработки
(3) Подъемный стол 1
(4) Транспортер выгрузки
(5) Подъемный стол 2
(6) Система управления транспортером (под крышкой)
T1 Дорожка транспортировки 1
T2 Дорожка транспортировки 2
3.7.3.1 Гибкий двойной транспортер ПП - дорожки транспортировки и типы транспор-
тировки
Правая дорожка (при взгляде в направлении транспортировки) обозначается как «Транс-
портер 1», левая дорожка – как «Транспортер 2» (см. рис. 3.7 - 4
, стр. 144).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.7 Система транспортировки ПП
143
3.7.3.2 Двойной транспортер ПП в режиме одинарного транспортера
Двойной транспортер может быть сконфигурирован для установки в одну технологическую
линию с простым транспортером. Для этого необходимо полностью свести одну дорожку и
деактивировать ее (см. рис. 3.7 - 3
). Это позволяет увеличить ширину дорожки транспорти-
ровки максимум до 460 мм.
3

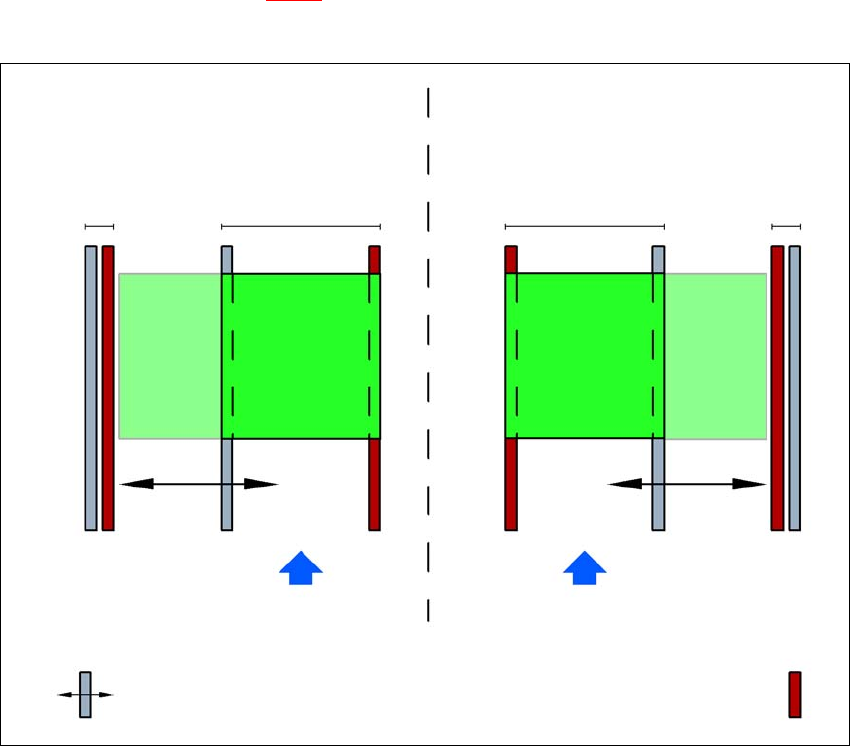

Рис. 3.7 - 3 Гибкий двойной транспортер в режиме одинарного транспортера
Двойной транспортер с расширенной дорожкой
транспортировки 2 (неподвижная стенка транс-
портера слева)
Дорожка транспорти-
ровки 2 деактивиро-
вана
Дорожка транспорти-
ровки 1
Дорожка транспорти-
ровки 2
Дорожка транс-
портировки 1 деак-
тивирована
Направление транспор-
тировки ПП
Направление транспорти-
ровки ПП
Неподвижная стенка транспортера
Двойной транспортер с расширенной дорожкой
транспортировки 1 (неподвижная стенка транс-
портера справа)
Подвижная стенка транспортера
