3 Технические характеристики и узлы Руков одство по эксп луатации SIPLACE SX1/SX2 3.7 Система транспортировки ПП Начиная с версии SR.710.0 Издание 12/2016 148 3.7.6 Ка мер а для ПП , тип 34, цифровая 3.7.6.1 Конструкция …
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.7 Система транспортировки ПП
147
3.7.5.2 Прогиб ПП при монтаже
Если прогиб превышает 2 мм, то при фокусировании локальных ориентирующих марок и
чернильных марок по центру печатной платы могут возникнуть проблемы. Фокусность циф-
ровой камеры составляет 2 мм. При соблюдении всех допусков это значение уменьшается
до 1,5 мм. Помните о том, что за счет прогиба уменьшается высота компонента.
3
3
Максимальный прогиб печатной платы вниз - 0,5 мм
3
Для достижения этого значения используйте опорные магнитные штифты.
Подвижное зажимное устройство
Неподвижный зажимный край
Печатная плата
Стенка транспортера
Печатная плата
Опорный маг-
нитный
штифт
Подвижное зажимное устройство
Неподвижный зажимный край
Стенка транспортера
0,5 мм
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.7 Система транспортировки ПП Начиная с версии SR.710.0 Издание 12/2016
148
3.7.6 Камера для ПП, тип 34, цифровая
3.7.6.1 Конструкция
3

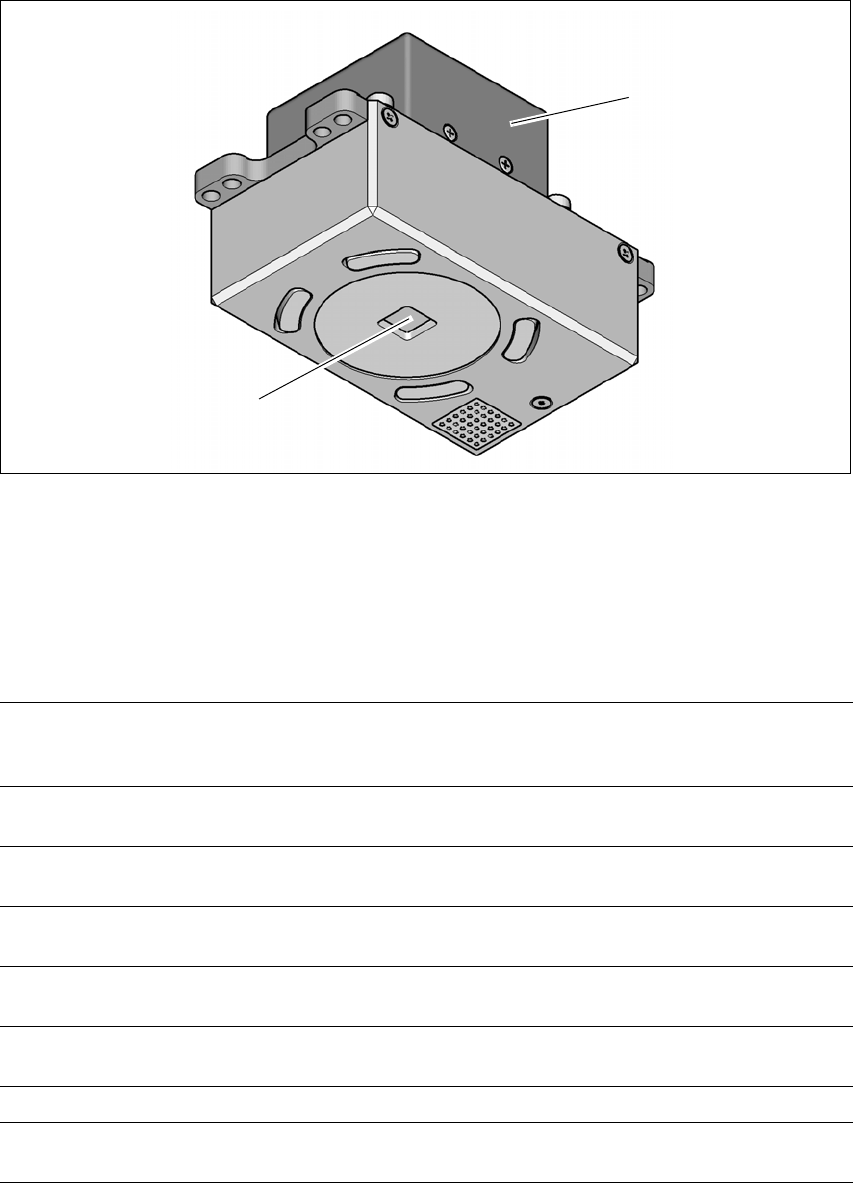

Рис. 3.7 - 5 Камера для ПП, тип 34, цифровая
(1) Усилитель камеры
(2) Оптика камеры для ПП и освещение
3.7.6.2 Технические характеристики
3
(1)
(2)
Ориентирующие марки ПП До 3 (одиночное и многократное использование),
до 6 вместе с вариантом «Длинная ПП» (дополнительные
метки выдаются системой оптимизации).
Локальные ориентирующие
марки
До 2 на ПП (возможны различные типы)
Память базы данных До 255 типов ориентирующих марок на одиночное исполь-
зование
Обработка изображений Метод детекции по грани (Singular Feature) на основе значе-
ния серого
Тип освещения Oтраженный свет (3
произвольно программируемые уров-
ня)
Время распознавания на
марку/марку брака
20 мс - 200 мс
Поле зрения 5,78 мм x 5,78 мм
Расстояние до плоскости фо-
куса
28 мм
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.7 Система транспортировки ПП
149
3.7.6.3 Критерии ориентирующих марок
3
3.7.6.4 Критерии исключающих меток
3
Определить 2 метки
Определить 3 метки
Положение X/Y, угол скручивания среднего искривления ПП
Дополнительно: срез, перекос отдельно в направлениях X и
Y
Формы марок Синтетические марки: круг, крест, квадрат, прямоугольник,
ромб, круглые, квадратные и прямоугольные контуры, двой-
ной крест
Рисунок: любой
Поверхность марок
Медь
Олово
Без окисления и изоляционного лака для пайки
Прогиб ≤ 1/10 ширины структуры, хороший контраст относи-
тельно окружения
Размеры синтетических меток
Мин. размер X/Y для круга и прямоугольника:
Мин. размер X/Y для окружности и рамки прямоугольника:
Мин. размер X/Y для креста:
Мин. размер X/Y для двойного креста:
Мин. размер X/Y для ромба:
Мин. ширина рамки для окружности и рамки прямоуголь-
ника:
Мин. ширина черточки/расстояние между черточками для
креста, двойного креста:
Макс. размер X/Y для
всех форм меток:
Макс. ширина черточки для креста, двойного креста:
Мин. допуски, общие:
Макс. допуски, общие:
0,25 мм
0,3 мм
0,3 мм
0,5 мм
0,35 мм
0,1 мм
0,1 мм
3 мм
1,5 мм
2% от номинального разме-
ра
20% от номинального разме-
ра
Размеры образцов
Мин. размер
Макс. размер
0,5 мм
3 мм
Окружение марок Свободное пространство вокруг ориентирующей марки не
нужно, если внутри области поиска
нет схожей по структуре
метки.
Методы - Синтетический метод распознавания метки
- Среднее значение серого
- Метод гистограмм
- Сопоставление с шаблоном
Размер форм или структур
меток
Синтетические марки
Другие методы
Размеры синтетических марок см. в разделе 3.7.6.3
Крите-
рии ориентирующих марок, страница 149.
Мин. 0,3 мм
Макс. 5 мм
Материал покрытия Хорошая укрывистость
Время распознавания В зависимости от метода 20 мс - 0,2 с
