Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.8 Подающ ие модули X для SIPLACE SX1/SX2 165 3.8.4.3 Адаптер подающег о мод уля для серии Х с у …
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.8 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
164
3
Рис. 3.8 - 6 Адаптер подающего модуля для серии Х с вибрационным транспортером
(1) Адаптер подающего модуля для серии X (изделие № 00141305-xx)
(2) Адаптерная пластина 16,5 мм (входит в комплект поставки)
(3) Вибрационный транспортер, тип 3 (изделие № 00142031-xx)
Ширина 34,4 мм
Кол-во дорожек на подающий модуль 1, 2 или 3 3
Занятые места установки подающих модулей 3 3
Запас компонентов на трубчатый магазин - макс. 150 штук, 3
в зависимости от длины компонентов 3
Специальные данные для трубчатых
магазиновширина 9,5 мм / 3 штуки 3
ширина 15 мм / 2 штуки 3
ширина > 15 мм / 1 штука 3
ширина 30 мм / 1 штука 3
Время вибрации при помощи SIPLACE Pro с регулировкой от
400 до
> 1000 мс 3
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.8 Подающие модули X для SIPLACE SX1/SX2
165
3.8.4.3 Адаптер подающего модуля для серии Х с устройством Reject Conveyor
(транспортер бракованных изделий)
3

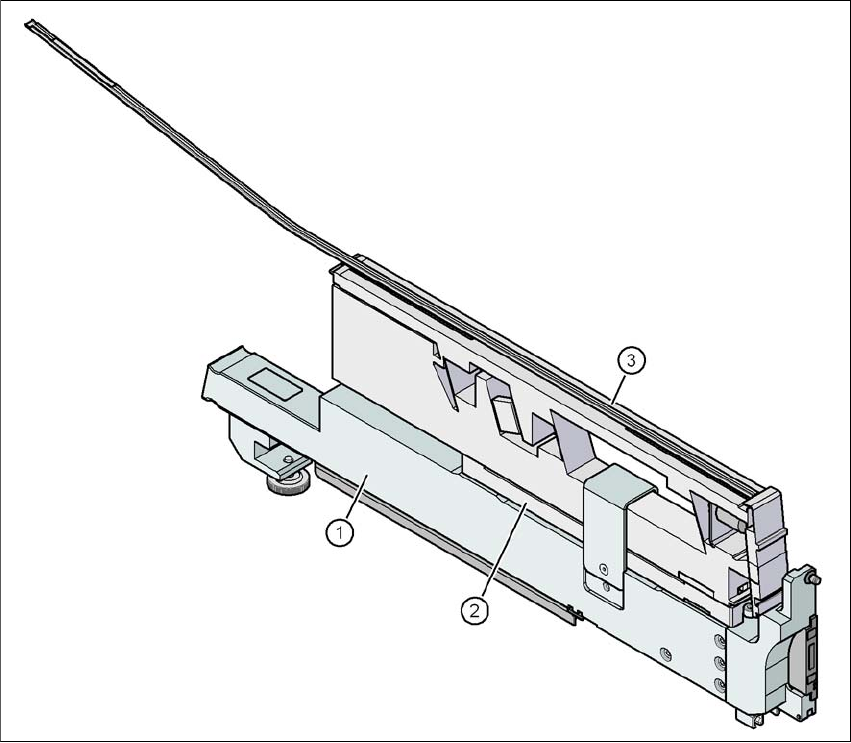

Рис. 3.8 - 7 Адаптер подающего модуля для серии Х с устройством Reject Conveyor (транспортер брако-
ванных изделий)
(1) Адаптер подающего модуля для серии X (изделие № 00141305-xx)
(2) Адаптерная пластина для устройства Reject Conveyor (изделие № 00141308-xx)
(3) Reject Conveyor (транспортер бракованных изделий)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.8 Подающие модули X для SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
166
3.8.5 Интерфейс передачи данных и энергии (EDIF) для подающих модулей X
Изделие № 00141247-xx Интерфейс передачи данных и энергии для подающего модуля
X
3
Рис. 3.8 - 8 Интерфейс передачи данных и энергии для подающих модулей X
(1) Кнопка отпуска блокирующего стопора
(2) Область управления
(3) Коммуникационный кабель
(4) Кабель электропитания
(5) Корпус электронного блока
(6) Выдвижные ножки
(7) Профиль типа «Омега» для ведения подающих модулей
(8) Блокирующий стопор
(9) Отверстие для переднего центрирующего штифта подающего модуля
(10) Опорная пластина
(11) Держатель ролика ленты
