Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.9 Тележка для комп онентов SIPLACE SX1/SX2 175 3 Рис . 3.9 - 6 Стол для компонентов , вид сперед…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
174
3.9.6 Стол для компонентов SIPLACE SX1/SX2
Подающие модули укладывают передней направляющей скольжения на вспомогательное
устройство ввода. При вдвигании подающий модуль скользит своими направляющими по
направляющему профилю до упорной планки. В центрирующее отверстие в упорной
планке входит центрирующий штифт «впереди» подающего модуля X. Одновременно бло-
кирующий стопор стола для компонентов фиксируется на замыкающем ролике подающего
модуля. Центрирующий штифт «сзади
» в верхней части подающего модуля входит в вы-
емку центрирующей планки.
3

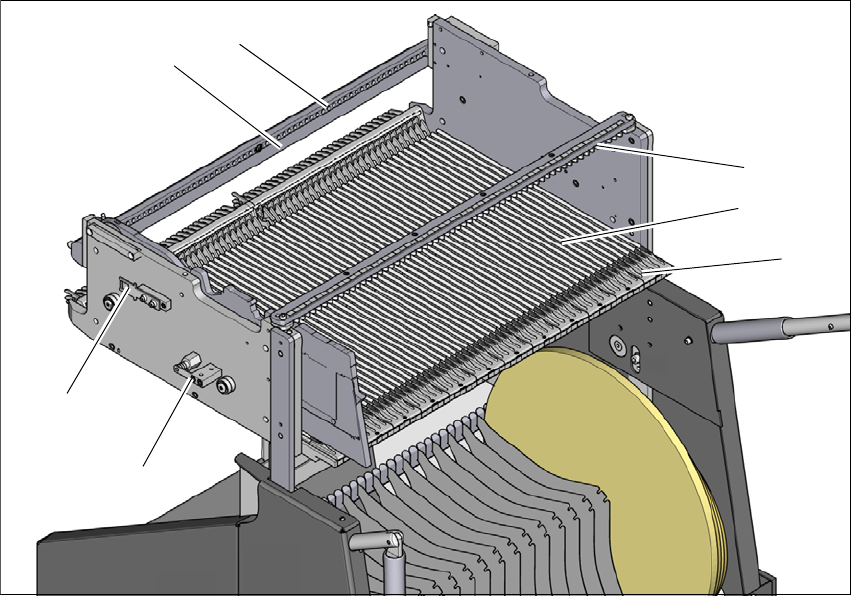

Рис. 3.9 - 5 Стол для компонентов, вид сзади
(1) Вспомогательное устройство ввода
(2) Направляющий профиль (Ω-образный профиль)
(3) Центрирующая планка для захвата «заднего» центрирующего штифта подающих моду-
лей Х
(4) Упорная планка
(5) Центрирующие отверстия
(6) Контактный язычок предохранительного выключателя контура аварийного отключения
(7) Блокировка
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.9 Тележка для компонентов SIPLACE SX1/SX2
175
3
Рис. 3.9 - 6 Стол для компонентов, вид спереди
(1) Блокирующие стопоры
(2) Центрирующий штифт на столе для компонентов
(3) Центрирующее отверстие на столе для компонентов
(1)
(2)
(3)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
176
3.9.7 Держатель дополнительного ролика ленты для стола для компонентов
3
Рис. 3.9 - 7 Держатель дополнительного ролика ленты
(1) Держатель дополнительного ролика ленты, изделие № 03075622-xx
(2) Зажимное устройство для фиксатора
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. Если с
предписанным оснащением соблюдение максимального допустимого смещения невоз-
можно, мы рекомендуем использовать держатель дополнительного ролика ленты (
поз. 1).
Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до тех пор, пока не умень-
шится значение максимально допустимого смещения - 60 мм. Тележка для подачи компо-
нентов имеет, в общей сложности, 5 зажимных устройств. На каждый держатель ролика
ленты помещаются 2 ролика. Таким образом, над контейнером для ленты можно располо-
жить до
десяти роликов ленты диаметром 19" (483 мм).
Макс. 60 мм
(1)
(2)
