Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы Начиная с версии SR.710.0 Издание 12/2016 3.9 Тележка для комп онентов SIPLACE SX1/SX2 177 3.9.8 Контейнер для лент ы 3.9.8.1 Описание В к о…
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
176
3.9.7 Держатель дополнительного ролика ленты для стола для компонентов
3
Рис. 3.9 - 7 Держатель дополнительного ролика ленты
(1) Держатель дополнительного ролика ленты, изделие № 03075622-xx
(2) Зажимное устройство для фиксатора
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. Если с
предписанным оснащением соблюдение максимального допустимого смещения невоз-
можно, мы рекомендуем использовать держатель дополнительного ролика ленты (
поз. 1).
Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до тех пор, пока не умень-
шится значение максимально допустимого смещения - 60 мм. Тележка для подачи компо-
нентов имеет, в общей сложности, 5 зажимных устройств. На каждый держатель ролика
ленты помещаются 2 ролика. Таким образом, над контейнером для ленты можно располо-
жить до
десяти роликов ленты диаметром 19" (483 мм).
Макс. 60 мм
(1)
(2)
Руководство по эксплуатации SIPLACE SX1/SX2 3 Технические характеристики и узлы
Начиная с версии SR.710.0 Издание 12/2016 3.9 Тележка для компонентов SIPLACE SX1/SX2
177
3.9.8 Контейнер для ленты
3.9.8.1 Описание
В контейнер для ленты помещаются рулоны с диаметром до 19" (483 мм). Применение раз-
делительных пластин описывается в разделе 5.9.5
на стр. 260.
3
Рис. 3.9 - 8 Тележка для компонентов, SIPLACE SX1/SX2, с контейнером для ленты
(1) Контейнер для ленты с разделительными пластинами
(2) Контейнер для отходов ленты
(1)
(2)
3 Технические характеристики и узлы Руководство по эксплуатации SIPLACE SX1/SX2
3.9 Тележка для компонентов SIPLACE SX1/SX2 Начиная с версии SR.710.0 Издание 12/2016
178
3.9.8.2 Максимальный диаметр рулона ленты в зависимости от высоты транспор-
тера ПП
3
3

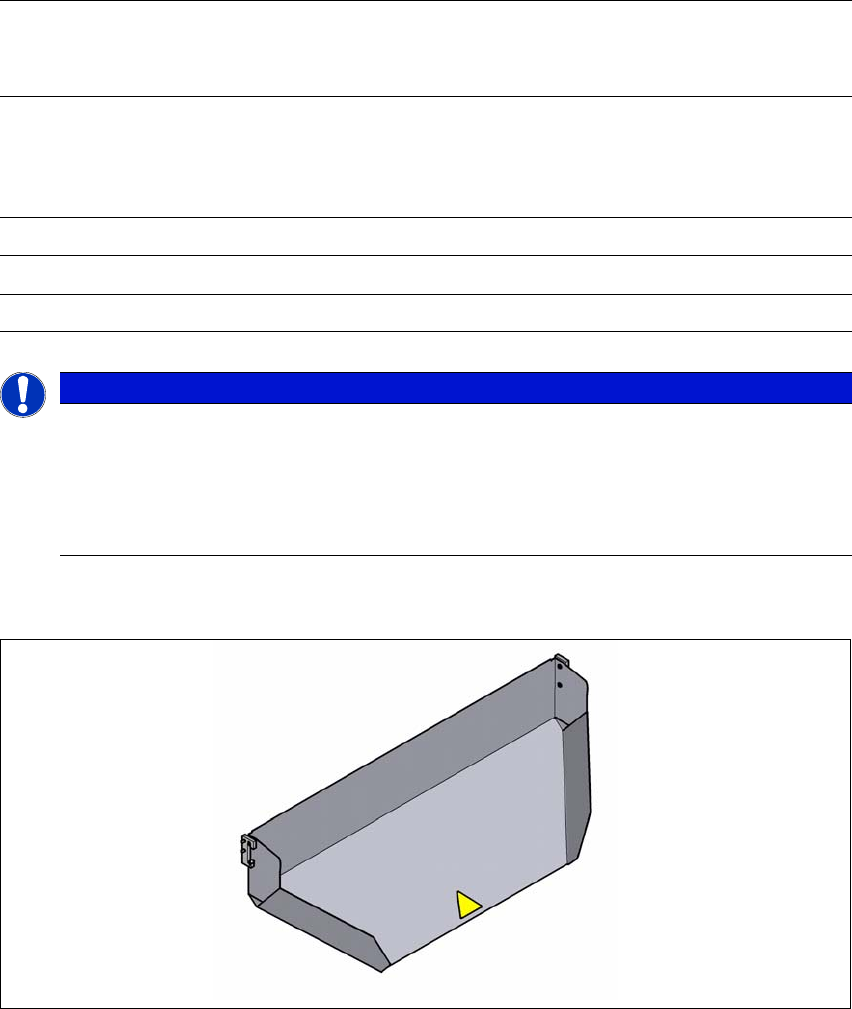

3.9.9 Спускной лоток для обрезков ленты
3
Рис. 3.9 - 9 Спускной лоток для обрезков ленты для втягивающего устройства тележки подачи компонен-
тов
Без держателя
дополнительного
рулона ленты
С держателем дополнительного рулона
ленты
Высота
транспортера ПП
тележки для
компонентов
Диаметр рулона
ленты
Диаметр рулона ленты
без вставной оси со вставной
осью
900 мм 19" 17" 15"
930 мм 19" 19" 17"
950 мм 19" 19" 19"
УКАЗАНИЕ
Использование вставных осей
Как правило, при использовании тележек для компонентов SIPLACE SX1/SX2 встав-
ные оси не требуются.
Используйте вставные оси в случае многократного поступления сообщения об
ошибке «Timeout» («блокировка по времени» на подающем модуле X.
