4.2.3.2 Проверка сетевого питания
Проверьте, соответствует ли электроснабжение от сети указанным спецификациям ма-
шины (см. таблицу в разделе 3.2
, стр. 104).
4
4.2.3.3 Сетевой питающий кабель - спецификация
В отношении сетевого кабеля для автомата действуют следующие спецификации:
– Кабель 5 x 4 мм² 5 x 25 A со штекером CEKON (от 3 ф. 360 В~ до 3 ф. 480 В~)
– Кабель 5 x 4 мм² 3 x 16 A (от 3 ф. 200 В~ до 3 ф. 240 В)
Цветовая маркировка жил кабеля изменяется в зависимости от страны, где будет эксплуа-
тироваться установка.
4
4
УКАЗАНИЕ
Пиковые нагрузки в сети электропитания
Вследствие ограничений технического характера в сети электропитания возникают
пиковые нагрузки.
В случае необходимости узнайте полное сопротивление сети в предприятии
электроснабжения.
ОСТОРОЖНО
Сечение и длина кабеля питания
От сечения и длины кабеля питания зависит показатель тока в цепи короткого за-
мыкания (SCCR) для машины.
При замене кабеля питания запрещается увеличивать сечение или уменьшать дли-
ну провода.
ОСТОРОЖНО
Однозначная маркировка электрических линий!
Электрические линии к каждому отдельному автомату и установленным дополни-
тельным компонентам (напр., WPC5/WPC6) должны быть однозначно промаркиро-
ваны для обеспечения их безошибочной идентификации.
Действует законодательство страны, в которой эксплуатируется автомат.
4 Монтаж и ввод в эксплуатацию Руководство по эксплуатации SIPLACE SX1/SX2
4.2 Инфраструктура места монтажа Начиная с версии SR.710.0 Издание 12/2016
194
4.2.3.4 Сетевое подключение - конфигурация при отгрузке
В зависимости от сетевого питания выполняется и сетевое подключение отгружаемого обо-
рудования.
– Конфигурацией машины предусмотрены напряжения от 3 ф. 200 В~ до 3 ф. 240 В~ ±
10 %; 50/60 Гц.
На машине смонтирован сетевой кабель БЕЗ штекера. 4
4

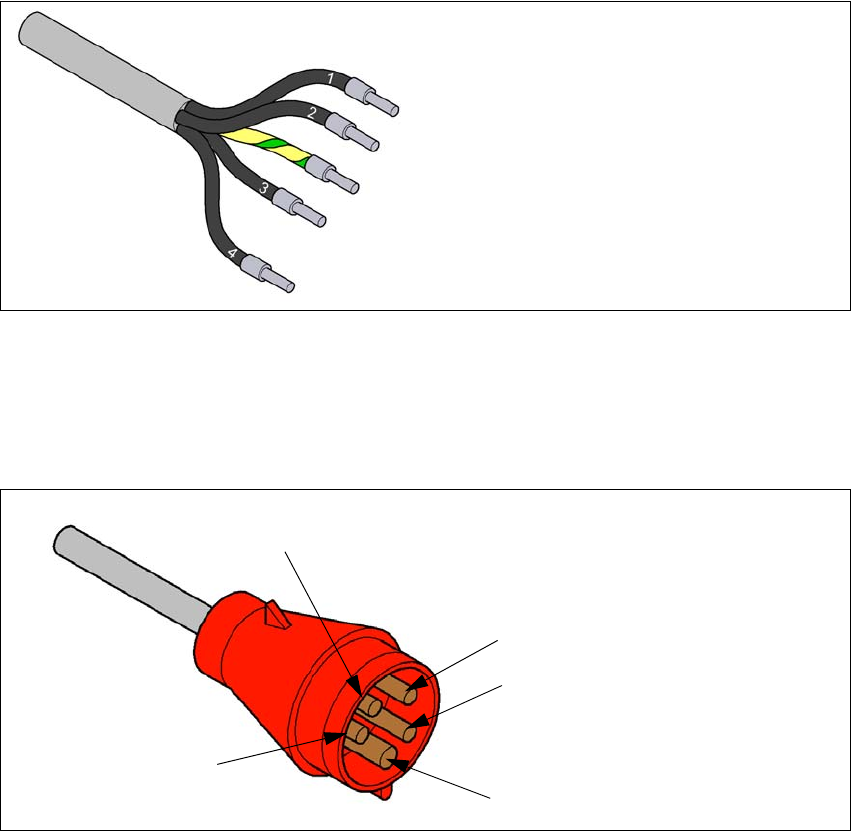

Рис. 4.2 - 4 Обозначение жил сетевого кабеля
– Конфигурацией машины предусмотрены напряжения от 3 ф. 360 В~ до 3 ф. 480 В~ ±
10, 50/60 Гц.
На машине смонтирован сетевой кабель со штекером Cekon. 4
4
Рис. 4.2 - 5 Распределение выводов штекера Cekon
1 = (L1): фаза трехфазного тока
2 = (L2): фаза трехфазного тока
3 = (L3): фаза трехфазного тока
4 = (N): нулевой провод
Зеленый/желтый = (PE): защитный про-
водник
PE
L1
L2
L3
N
Руководство по эксплуатации SIPLACE SX1/SX2 4 Монтаж и ввод в эксплуатацию
Начиная с версии SR.710.0 Издание 12/2016 4.2 Инфраструктура места монтажа
195
4.2.3.5 Подсоединение сетевого питающего кабеля
4

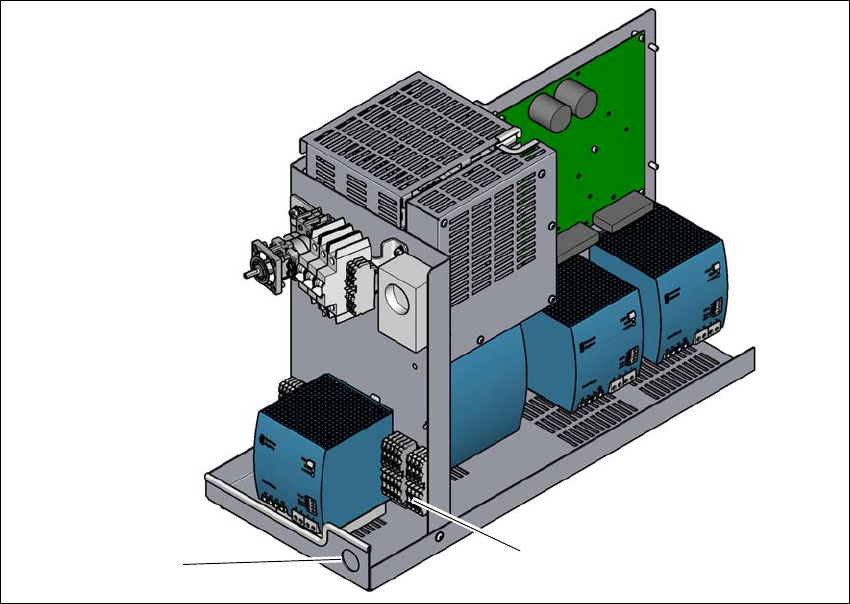

Рис. 4.2 - 6 Клеммная колодка для подсоединения сетевого кабеля
(1) Сетевые клеммы (X94) для кабеля сетевого питания
(2) Отверстие на блоке питания с резьбовым кабельным вводом
Запрессуйте на конце каждой жилы кабельный наконечник.
Открутите гайку кабельного резьбового соединения (поз. 2).
Введите сетевой кабель через кабельное резьбовое соединение (поз. 2) к сетевым
клеммам X94 (поз. 1).
Подключите кабель к сетевым клеммам X94 (поз. 1)
(L1): фаза трехфазного тока 4
(L2): фаза трехфазного тока 4
(L3): фаза трехфазного тока 4
(N): нулевой провод 4
(PE): защитный проводник PE 4
Обеспечьте достаточно большой радиус изгиба. Жилы не должны перегибаться.
Вручную затяните кабельное резьбовое соединение.
(1)
(2)
