5.5.4 Навигация ПО станции внутри вкладок «Виды»
Большинство вкладок отображения, которые можно вызвать с помощью строки символов
(см. раздел 5.5.3
, стр. 236), имеют справа от панели управления дополнительную верти-
кальную строку символов для видов снизу и быстрого доступа к функциям.
5
Пример: Вкладка «Подающий модуль, компоненты и присосы»
В строке символов нажмите на «Подающий модуль, компоненты и присосы» .
Откроется следующая вкладка «Вид»:
Инспекция на
стенде
Доступна только на уровне прав управления Сервис машины.
Подробное описание функций можно найти в интерактивной
справке.
Символ Вид Описание
УКАЗАНИЕ
Подробное описание функций можно найти в интерактивной справке.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии SR.710.0 Издание 12/2016 5.5 Панель управления
239
5

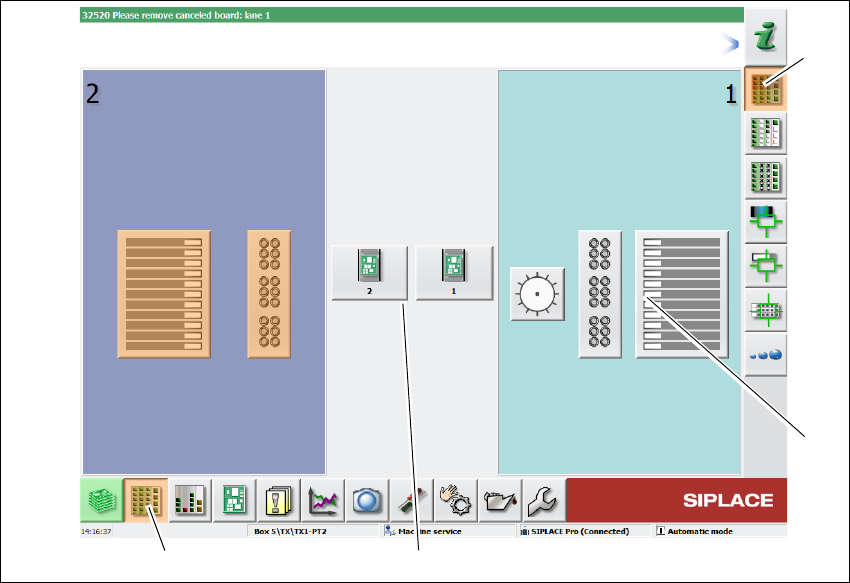

Рис. 5.5 - 3 Вкладка «Подающий модуль, компоненты и присосы» пользовательского интерфейса (на при-
мере SIPLACE SX2)
Пояснения
(1) Строка символов (кнопка «Подающий модуль, компоненты и присосы»)
(2) Вертикальная строка символов вкладки «Подающий модуль, компоненты и присосы»
(3) Зона обработки с 2 порталами
(4) Экранная кнопка для смены присоса на портале 2
Для проверки конфигурации нажмите, например, на WPC портала 1 (экранная кнопка
4).
(1)
(2)
(3)
(4)
