5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.6 Информация об аварийных сигналах и интерактивная справка Начиная с версии SR.710.0 Издание 12/2016 244 5.6.1 Про смо тр инфор мации о посл еднем аварий…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии SR.710.0 Издание 12/2016 5.6 Информация об аварийных сигналах и интерактивная справка
243
5.6 Информация об аварийных сигналах и интерак-
тивная справка
Если во время работы монтажного автомата срабатывают аварийные сигналы, то сообще-
ние об опасности отобразится в поле состоянии пульта управления красным цветом. Сим-
вол для Информации об аварийных сигналах активен.
Выделенная красным экранная кнопка в строке символов говорит о том, что требуется вме-
шательство оператора.
5

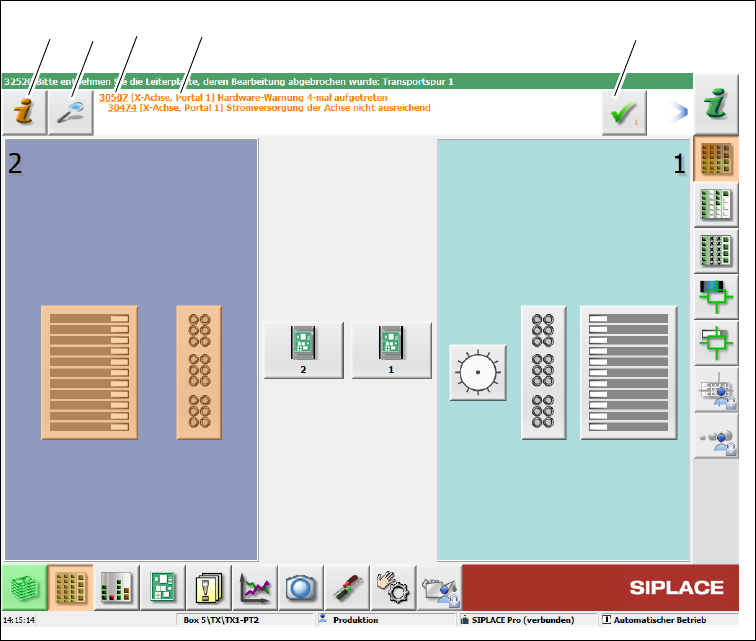

Рис. 5.6 - 1 Вид с аварийным сообщением (Пример)
Пояснения к рис. 5.6 - 1
(1) Символ "Информация об аварийных сигналах": для вызова справки к актуальному
аварийному сигналу
(2) Символ "Подробные сведения": для вызова подробной информации (напр., источник
ошибки, время возникновения)
(3) Номер сообщения
(4) Аварийный сигнал: краткая информация к сигналу
(5) Символ "Квитирование аварийного сигнала": для удаления индикации аварийного сиг-
нала
(1)
(2) (3)
(4)
(5)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.6 Информация об аварийных сигналах и интерактивная справка Начиная с версии SR.710.0 Издание 12/2016
244
5.6.1 Просмотр информации о последнем аварийном сигнале

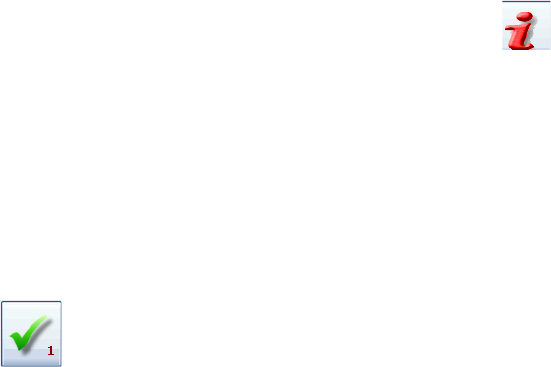

Для отображения информации о последнем аварийном сигнале при нажатии символа
происходит запуск справочной системы для компьютера станции. Откроется окно спра-
вочной системы с информацией об аварийном сигнале. При этом, информация относится
к актуальному аварийному сигналу, из которого была вызвана справка.
После устранения аварийного сигнала и после того, как машина автоматически определила
устранение ошибки, аварийный сигнал автоматически удаляется из поля состояния.
Если устранение ошибки не распознается автоматически, то аварийный сигнал можно уда-
лить вручную из поля состояния.
Нажмите для этого на символ . Сообщение об ошибке не будет больше отобра-
жаться в поле состояния.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии SR.710.0 Издание 12/2016 5.6 Информация об аварийных сигналах и интерактивная справка
245
5.6.2 Просмотр информации о последнем выбранном аварийном сигнале
В строке символов нажмите на экранную кнопку (1).
Откроется перечень всех поступивших аварийных сигналов.
Нажмите на экранную кнопку "Отобразить записи всех сообщений" (2).
Нажмите на древовидное меню списка аварийных сигналов (3), чтобы получить деталь-
ную информацию о сообщениях об ошибке.
. 5

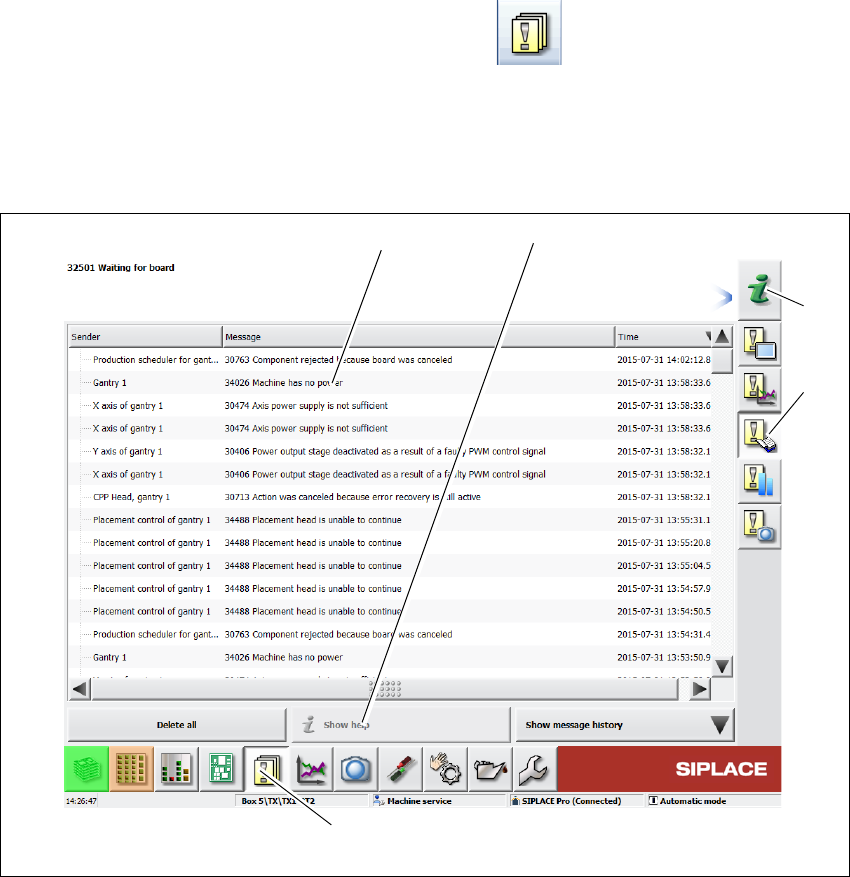

Рис. 5.6 - 2 Пример: Список аварийных сигналов
Выберите из списка аварийных сигналов любой, про который вы хотите получить ин-
формацию.
Нажмите на экранную кнопку "Отобразить справку" (4) для получения информации.
Информация о другом аварийном сигнале может быть найдена при помощи предметного
указателя справочной системы (5) - для этого укажите номер аварийного сигнала.
(5)
(2)
(3)
(4)
(1)
