5 Задачи на машине Рук оводство по эк сплуатации SIPLACE SX1/SX2 5.9 Вы полнение контрольног о хода Начиная с версии SR.710.0 Издание 12/2016 260 5 Подающие мо ду ли серии Х могут испо льзов ать ленту безо вся ких проб л…
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии SR.710.0 Издание 12/2016 5.9 Выполнение контрольного хода
259
5.9.3 Контроль поддерживающих стержней
Контролируйте положение поддерживающих стержней на подъемном столе:
– Не допускайте столкновения поддерживающих стержней с компонентами на ниж-
ней стороне ПП.
– Также следите за тем, чтобы поддерживающие стержни не столкнулись со стен-
ками транспортера ПП.
– Для надежного автоматического позиционирования поддерживающих стержней
мы рекомендуем использовать опцию "Smart Pin Support". См. раздел 6.16
, стр.
365
.
5.9.4 Держатель дополнительного ролика ленты
5

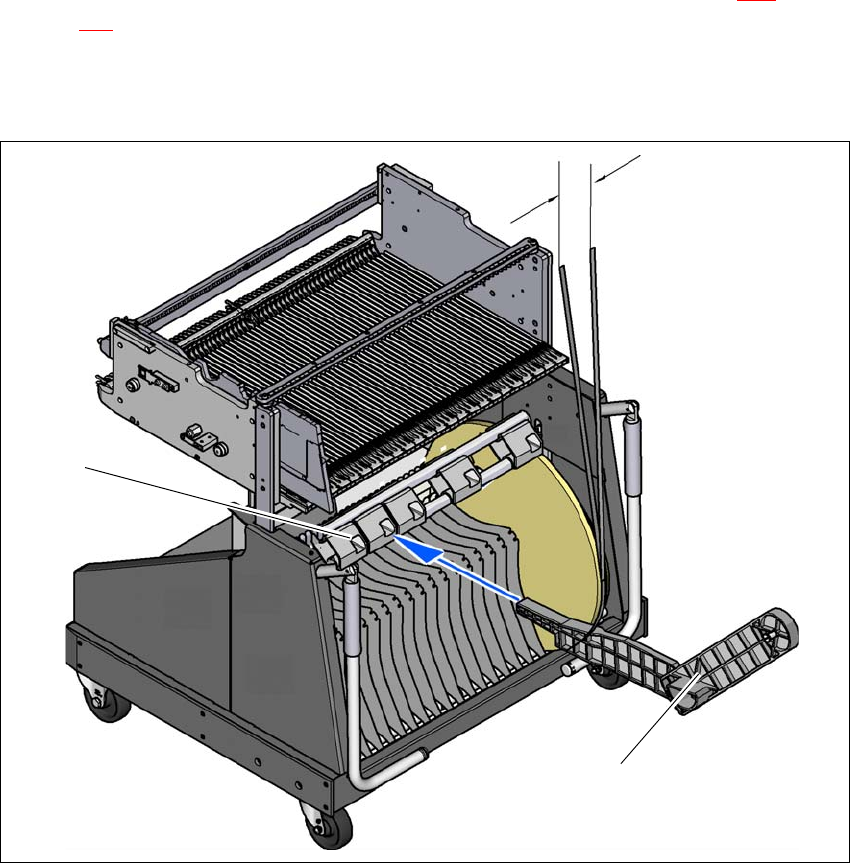

Рис. 5.9 - 2 Держатель дополнительного ролика ленты
(1) Держатель дополнительного ролика ленты, изделие № 00141217-xx
(2) Зажимное устройство для фиксатора
Макс. 60 мм
(1)
(2)
5 Задачи на машине Руководство по эксплуатации SIPLACE SX1/SX2
5.9 Выполнение контрольного хода Начиная с версии SR.710.0 Издание 12/2016
260
5
Подающие модули серии Х могут использовать ленту безо всяких проблем, если попереч-
ное смещение между подающим модулем и рулоном ленты не превышает 60 мм. Если с
предписанным оснащением соблюдение максимального допустимого смещения невоз-
можно, мы рекомендуем использовать держатель дополнительного ролика ленты (поз. 1).
Вставьте фиксатор в зажимное устройство (поз. 2) и двигайте его до
тех пор, пока не умень-
шится значение максимально допустимого смещения - 60 мм. Тележка для подачи компо-
нентов имеет, в общей сложности, 5 зажимных устройств. На каждый держатель ролика
ленты помещаются 2 ролика. Таким образом, над контейнером для ленты можно располо-
жить до десяти роликов ленты диаметром 15" (381 мм).
5.9.5 Установка разделительных пластин в контейнер для ленты
Разделительная пластина имеет разные края и может устанавливаться в контейнер для
ленты двумя способами. При использовании вставных осей разделительная пластина
указывает выемками для осей вверх (см. поз. 4 на рис. 5.9 - 3
). При отсутствии вставных
осей закругленная кромка разделительной пластины обращена вверх (см. поз. 5 на
рис. 5.9 - 3
).
Установите разделительные пластины, как показано на рис. 5.9 - 3. Учитывайте, что ми-
нимальное деление контейнера для ленты равно 2. Это позволит избежать ошибок при
монтаже.
Убедитесь в том, что разделительные пластины зафиксировались в одинаковом поло-
жении на всех трех направляющих планках. В противном случае разделительная пла-
стина будет зажата или погнута.
Руководство по эксплуатации SIPLACE SX1/SX2 5 Задачи на машине
Начиная с версии SR.710.0 Издание 12/2016 5.9 Выполнение контрольного хода
261
5
Рис. 5.9 - 3 Разделительные пластины в контейнере для ленты
(1) Положение разделительной пластины при отсутствии вставных осей
(2) Направляющая планка для разделительных пластин
(3) Контейнер для отходов ленты
(4) Положение разделительной пластины при использовании вставных осей
(5) Контейнер для ленты
(1)
(5)
(2)
(3)
(4)
