6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.1 Мех анизм смены присосов Начина я с версии SR.710.0 Издание 12/2016 298 6.1.2 Ме ханизм смены присосов SIPLACE S peedSt ar C&P2 0 P Это т мех аниз…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
297
6.1.1.7 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6
Рис. 6.1 - 5 Магазин присосов - нумерация ниш, марки для определения позиции и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения позиции
(3) Ориентирующая марка для определения углового положения
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии SR.710.0 Издание 12/2016
298
6.1.2 Механизм смены присосов SIPLACE SpeedStar C&P20 P
Этот механизм смены присосов подхватывает 4 магазина по 20 отсеков присосов в каждом.
Магазины находятся на общем носителе. Они центрируются при помощи двух центрирую-
щих штифтов и фиксируются 4 кнопками. При помощи 2 ориентирующих марок на каждом
магазине определяется точное положение. Контроль за правильным положением магази-
нов на основании осуществляется при помощи микровыключателей для того
, чтобы избе-
жать столкновения монтажной головки с высоко выдвинутым магазином. Все места под
магазины должны быть заняты, иначе если магазины отсутствуют или неправильно распо-
ложены, предохранительный контур выполняет остановку монтажного автомата. На уста-
новленной станции присосов компоненты могут быть сдуты, сняты и сброшены с присосов
головки SpeedStar.
6
ВНИМАНИЕ
Использовать этот механизм смены присосов только в комбинации с головкой
SpeedStar.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
299
6.1.2.1 Механизм смены присосов сC&P20 P
Изделие № 03103649-xx Механизм смены присосов - общая конструкция CP/all - краткое
описание
Изделие № 03101503-xx Магазин присосов 40xx с 20 нишами
6

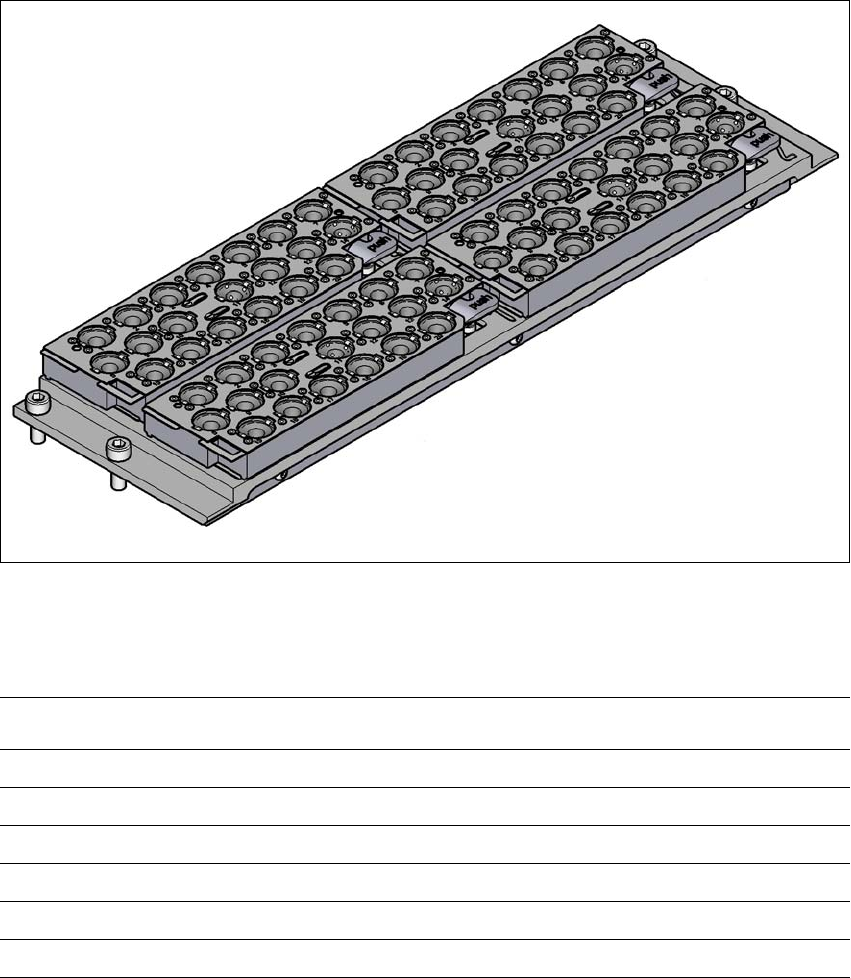

Рис. 6.1 - 6 Механизм смены присосов для SIPLACE SpeedStar C&P20 P
6.1.2.2 Технические характеристики
6
Механизм смены присосов для головки SIPLACE SpeedStar
Размеры (длина x ширина x высота)314мм x 94,5 мм x 68,6 мм
Количество отсеков присосов 80
Количество магазинов присосов 4
Типы присосов 40xx
Время смены присосов около 2 секунд / 1 присос
Пневматическое присоединение 0,45 MПa (4,5 бар)
