6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.1 Мех анизм смены присосов Начина я с версии SR.710.0 Издание 12/2016 304 Ус т а н о в и т е магазин на шары нажимных кнопок ( по з . 5 на рис . 6.1 -…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
303
6
Рис. 6.1 - 8 Механизм смены присосов для C&P20 P - замена магазина (пример: 6 магазинов)
(1) Рычаг поднятия магазина
(2) Штифт, входящий в отверстие магазина
(3) Пружинный штифт для задействования микропереключателя
(4) Штифт сдвижного механизма для перемещения блокиратора
(5) Шар нажимной кнопки
(6) Штифт, входящий в продольное отверстие магазина
(7) Блокиратор в положении "Магазин заблокирован"
6
УКАЗАНИЕ
Переведите блокиратор в положение "блокировка магазина".
Перед установкой расположите магазин таким образом, чтобы цилиндриче-
ские штифты (поз. 2 и 6 на рис. 6.1 - 8
, стр. 303) могли войти в центрирующее
и в продольное отверстия.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии SR.710.0 Издание 12/2016
304
Установите магазин на шары нажимных кнопок (поз. 5 на рис. 6.1 - 8, стр. 303).
Равномерно нажимайте на магазин для того, чтобы все шары нажимных кнопок могли
попасть внутрь нажимных кнопок.
6.1.2.7 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6

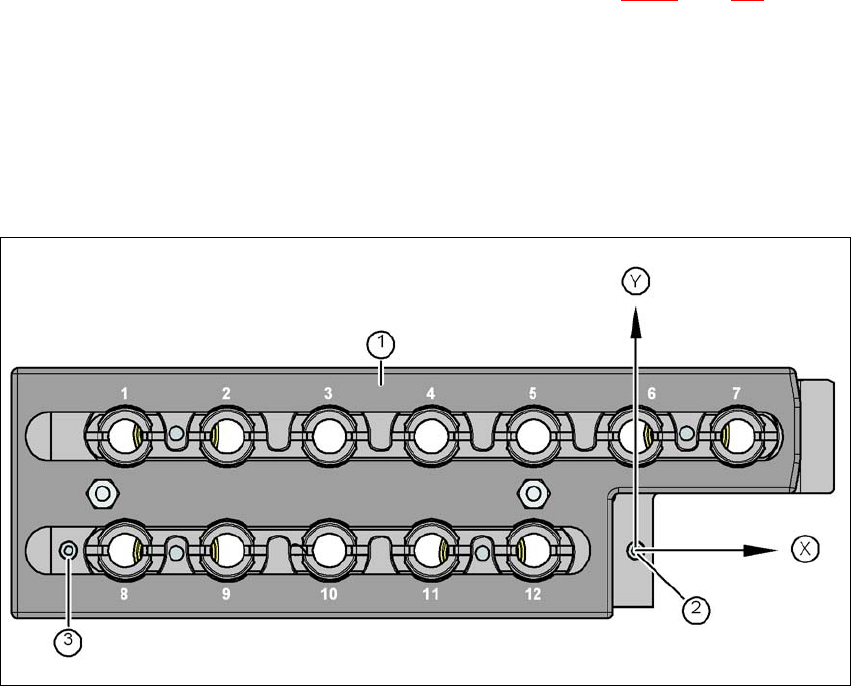

Рис. 6.1 - 9 Магазин присосов - нумерация ниш, марки для определения позиции и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения позиции
(3) Ориентирующая марка для определения углового положения
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
305
6.1.3 Механизм смены присосов для SIPLACE MultiStar CPP
6.1.3.1 Механизм смены присосов CPP с 4 магазинами
Изделие № 00519841-xx Механизм смены присосов CPP для позиции 1 или 2
Изделие № 00519842-xx Механизм смены присосов CPP для позиции 3 или 4
или 6
Изделие № 03103649-xx Механизм смены присосов - общая конструкция CP/all - краткое
описание
6

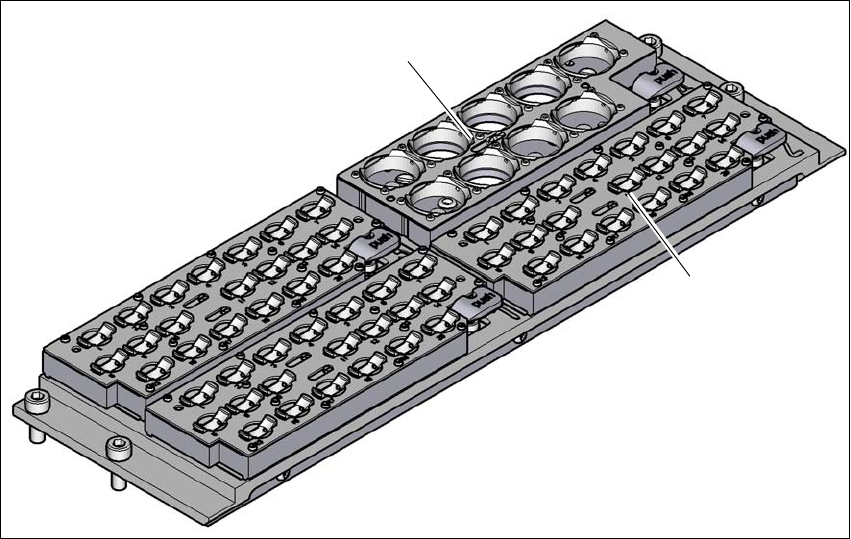

Рис. 6.1 - 10 Механизм смены присосов для SIPLACE MultiStar с 4 магазинами
(1) Магазин присосов 20xx
(2) Магазин присосов 28xx
Магазины расположены на общей подложке, они отцентрованы с помощью двух цилиндри-
ческих штифтов и зафиксированы 4 нажимными кнопками. При помощи 2 ориентирующих
марок на каждом магазине определяется точное положение. Контроль за правильным по-
ложением магазинов на подложке осуществляется при помощи микровыключателей для из-
бежания столкновения монтажной головки с
высоко выдвинутым магазином. Все 4 места
под магазины должны быть заняты, иначе если магазины отсутствуют или неправильно рас-
положены, предохранительный контур выполняет остановку монтажного автомата. Кроме
того, на основании кодировки магазинов механизм смены присосов определяет тип мага-
зина – присосов 20xx или присосов 28xx.
