6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.1 Мех анизм смены присосов Начина я с версии SR.710.0 Издание 12/2016 308 6.1.3.4 Маг азин с при сосами на 9 ниш для присосов 28x x 6 Рис . 6.1 - 13 Маг…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
307
6.1.3.3 Магазин с присосами на 20 ниш для присосов 20xx
1
6

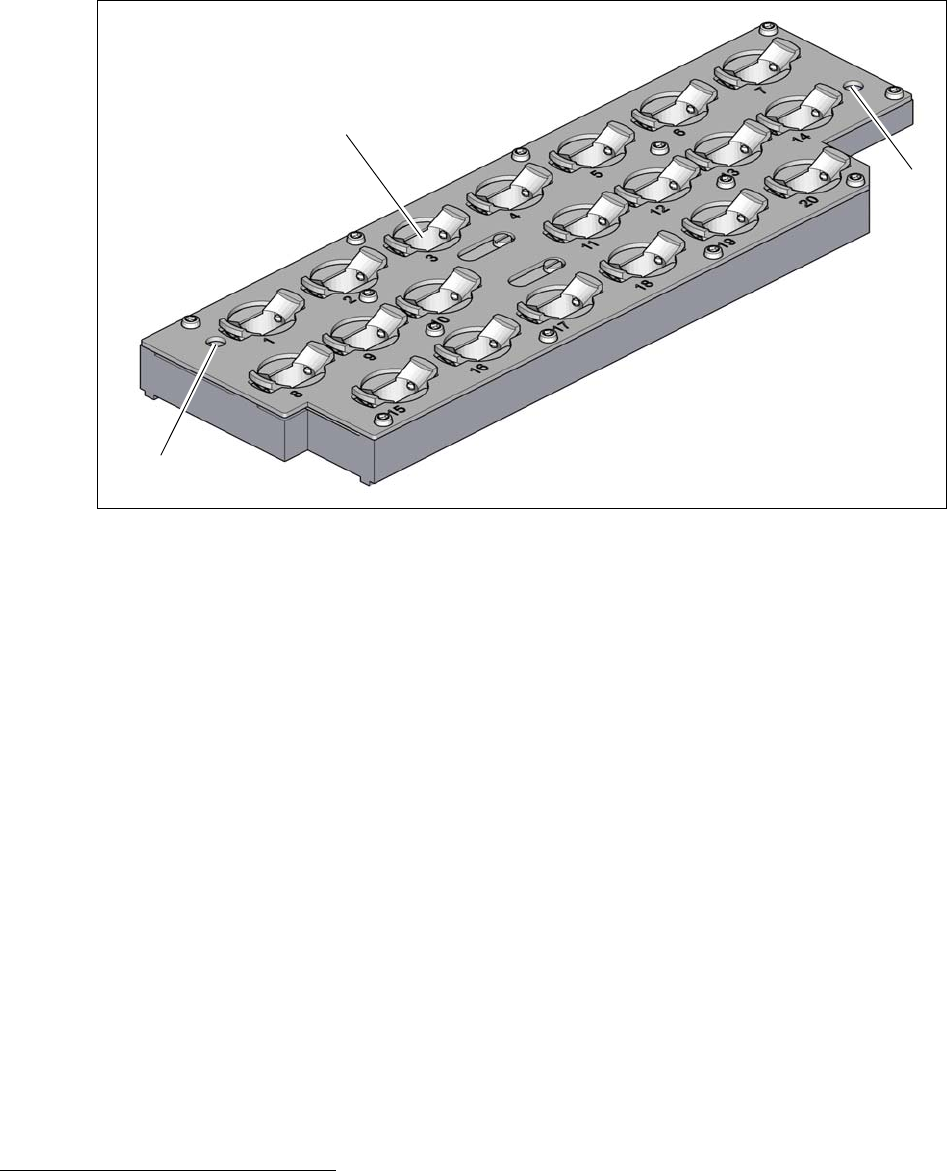

Рис. 6.1 - 12 Магазин присосов 20xx на 20 ниш - блокиратор открыт
(1) 20 ниш для присосов 20xx
(2) Ориентирующие марки (видны только при открытом блокираторе)
1. По запросу
(2)
(1)
(2)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии SR.710.0 Издание 12/2016
308
6.1.3.4 Магазин с присосами на 9 ниш для присосов 28xx
6

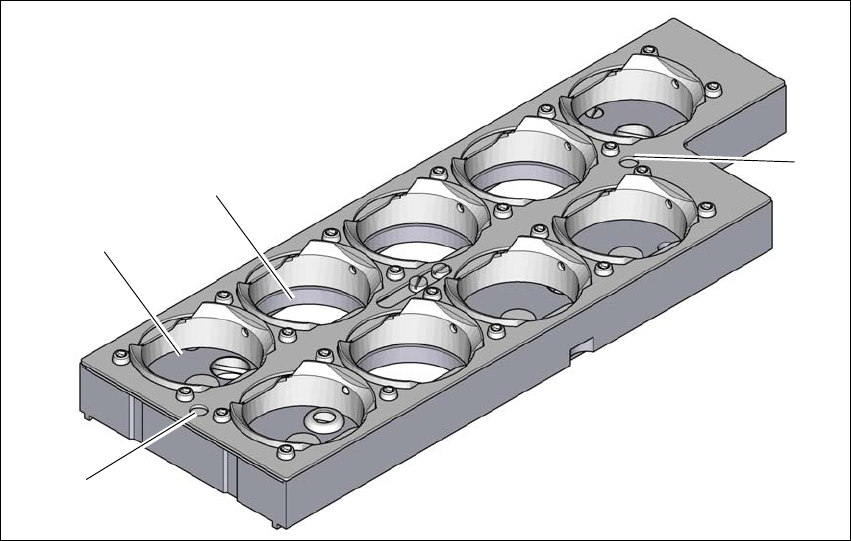

Рис. 6.1 - 13 Магазин присосов 28xx
(1) 5 ниш для присосов 28xx с максимальной длиной присоса 12,5 мм
(номера ниш 1, 5, 6, 8 и 9)
(2) 4 ниши для присосов 28xx с максимальной длиной присоса 16,5 мм
(номера ниш 2, 3, 4 и 7)
(3) Ориентирующие марки (видны только при открытом блокираторе)
(1)
(2)
(3)
(3)
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
309
6.1.3.5 Технические характеристики
6
Механизм смены присосов для головки SIPLACE MultiStar
Кол-во магазинов на место установки
*a
SIPLACE SX + 6 4
Макс. кол-во ниш для присосов на место уста-
новки
SIPLACE SX + 6
45
69
*b
Стандартная конфигурация на место установки
SIPLACE SX + 6 3 магазина с 36 шт.ниши для присосов 20xx
3 магазина с 60 шт. ниши для присосов 20xx
*b
1 магазина с 9 шт. ниши для присосов 28xx
Типы присосов 10xx, 11xx, 12xx
20xx, 28xx
*)a Необходимо всегда оснащать механизм смены присосов всеми магазинами .
*)b По запросу
