6.1.3.10 Распознавание положения
Каждый магазин механизма смены присосов имеет две ориентирующие марки, одна для
определения положения, другая - для определения углового положения.
6
Рис. 6.1 - 17 Магазин присосов - ориентирующие марки для определения положения и углового положения
(1) Блокиратор в положении "Магазин открыт"
(2) Ориентирующая марка для определения углового положения
(3) Ориентирующая марка для определения позиции
6.1.3.11 Механизм смены присосов «Ряд 2» для SIPLACE MultiStar
Изделие № 00519842-xx Механизм смены присосов CPP для ряда 2 , SX
Механизм смены приcосов "Ряд 2" может монтироваться на следующих местах установки:
Автомат SX: места установки 1 и 2
В комплект дооснащения наряду с механизмом смены приcосов входит монтажный ком-
плект.
6
Рис. 6.1 - 18 Монтажный комплект для механизма смены присосов "Ряд 2"
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.1 Механизм смены присосов
315
6.1.4 Механизм смены присосов для головки SIPLACE TwinStar
Изделие № 00519845-xx Механизм смены присосов TwinHead SX
Изделие № 03005191-xx Магазин для 2 присосов
Изделие № 03001807-xx Магазин для 1 присоса
6

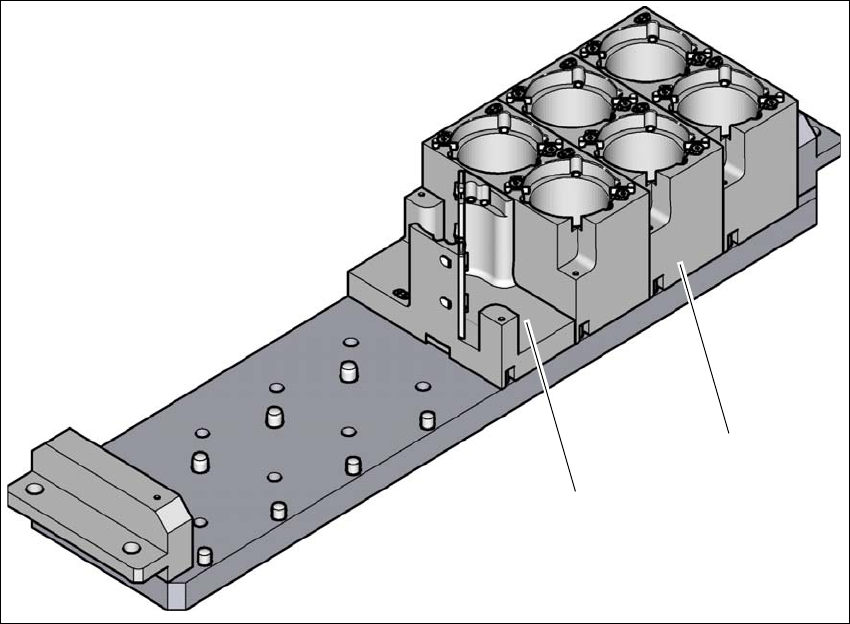

Рис. 6.1 - 19 Механизм смены присосов для головки SIPLACE TwinStar
(1) Магазин для 2 присосов
(2) Магазин для 1 присоса
6.1.4.1 Описание
Этот магазин смены присосов в стандартном исполнении оснащается тремя магазинами на
два отсека присосов каждый и одним магазином на один отсек. Четыре места свободны и
могут быть оснащены магазинами на один или два отсека присосов.
Доступны два типа магазинов: стандартные магазины и магазины для специальных присо-
сов или захватов. Магазины находятся
на общем носителе. Они центрируются при помощи
двух центрирующих штифтов и фиксируются двумя винтами с плоскими головками.
(1)
(2)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.1 Механизм смены присосов Начиная с версии SR.710.0 Издание 12/2016
316
6.1.4.2 Технические характеристики
6
6
Механизм смены присосов для головки SIPLACE TwinStar
Размеры (длина x ширина x высота)314мм x 68 мм x 49 мм
Количество отсеков присосов макс. 16 для стандартных присосов
4 для специальных присосов или захва-
тов
Типы присосов 5xx, стандарт
4xx с адаптером
9xx с адаптером
Время смены присосов около 2 секунд / 1 присос
