6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.2 Устройство смены Waffle-Pack (WPC5/WPC6) Начиная с версии SR.710.0 Издание 12/2016
326
6.2 Устройство смены Waffle-Pack (WPC5/WPC6)
Функциональные и технические характеристики устройства WPC5 практически совпадают
с характеристиками WPC6. Устройство WPC6 располагает дополнительным модулем Non-
Stop.
6.2.1 Описание
Устройство смены Waffle-Pack служит для подготовки компонентов в ячеистых магазинах с
целью устранения потерь времени во время сохранения и автоматической замены ячеи-
стых магазинов. Кроме того, за счет свободно программируемого доступа к ячеистым мага-
зинам общим количеством до 28 расширяется ассортимент подготовленных компонентов.
Устройство смены Waffle-Pack имеет интегрированное шасси, позволяющее перемещать
устройство в другие
места установки. Оно поставляется с высотой транспортировки ПП, ре-
ализованной на конкретном автомате, но в несколько операций может быть адаптировано
для высоты транспортировки ПП в 900, 930 и 950 мм. На оставшемся месте установки дол-
жен быть размещен стол для компонентов с 30 дорожками.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.2 Устройство смены Waffle-Pack (WPC5/WPC6)
327
6.2.2 Обзор WPC5
Изделие № 00119827-xx WPC5
6

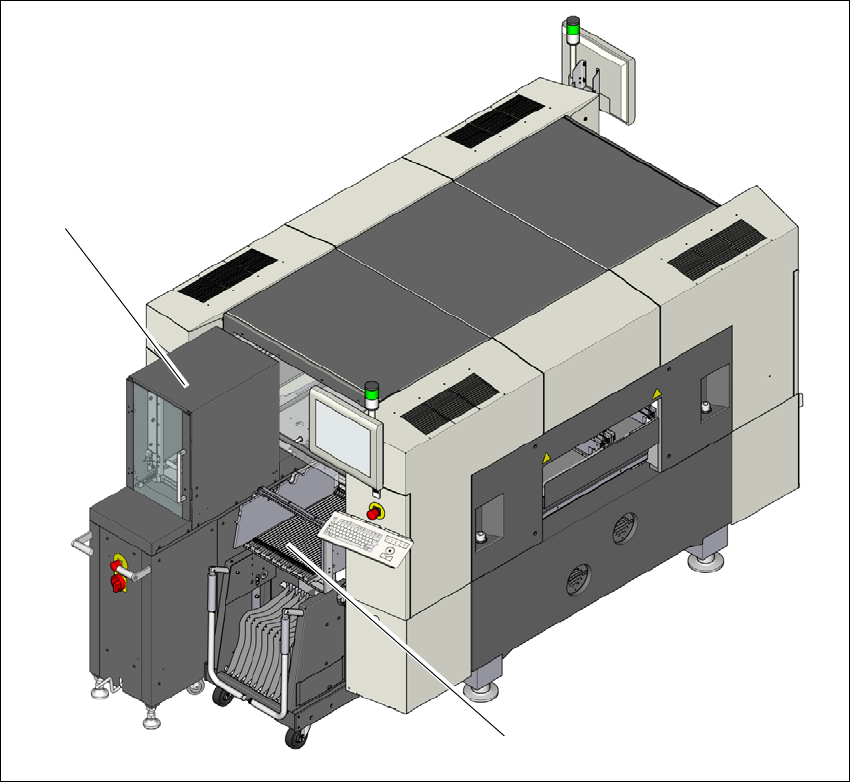

Рис. 6.2 - 1 WPC5 на автомате SIPLACE SX1/SX2
(1) WPC5
(2) Тележка для компонентов с 30 дорожками
(1)
(2)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.2 Устройство смены Waffle-Pack (WPC5/WPC6) Начиная с версии SR.710.0 Издание 12/2016
328
6.2.3 Обзор WPC6
Изделие № 00119828-xx WPC6 на автомате SIPLACE SX1/SX2
6

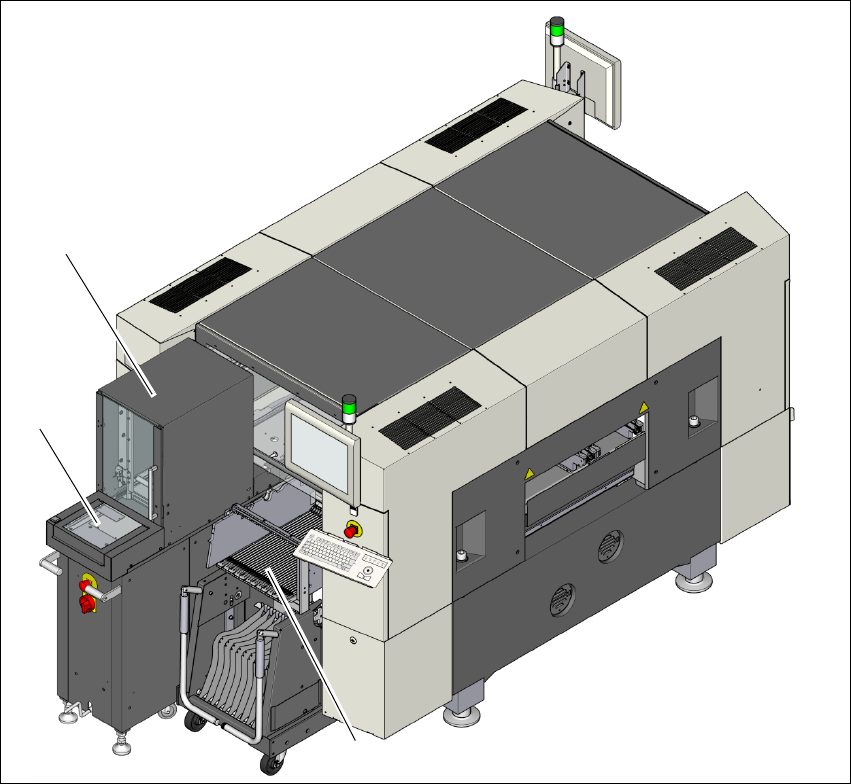

Рис. 6.2 - 2 WPC6 на автомате SIPLACE SX1/SX2
(1) WPC6
(2) Модуль Non-Stop
(3) Тележка для компонентов с 30 дорожками
(1)
(3)
(2)
