6 Расширения станции Руководство по эксплуатаци и SIPLACE SX1/SX2 6.2 Устройство смен ы Waffle-Pack (WPC5/WPC6) Начиная с версии SR.710.0 Издание 12/2016 332 6.2.7 Радиусы маневрирования WPC5/WPC6 6 Рис . 6.2 - 3 Радиусы…
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.2 Устройство смены Waffle-Pack (WPC5/WPC6)
331
6.2.6.2 Характеристики электрического подключения
6
6.2.6.3 Допустимые воздействия окружающей среды
6
Напряжение 3 x 200 В~ ± 5 %; 50/60 Гц (Япония)
3 x 208 В~ ± 5 %; 50/60 Гц (США)
3 x 230 В~ ± 5 %; 50/60 Гц
3 x 380 В~ ± 5 %; 50/60 Гц
3 x 400 В~ ± 5 %; 50/60 Гц (Европа)
3 x 415 В~ ± 5 %; 50/60 Гц
Номинальная полная мощность 1,5 кВА
Номинальная активная мощность 1,0 кВт
Температура в помещении От 15°C до 35°C
Влажность воздуха 30 - 75%
(В среднем не выше 45%, чтобы была исключена веро-
ятность образования конденсата на машине.)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.2 Устройство смены Waffle-Pack (WPC5/WPC6) Начиная с версии SR.710.0 Издание 12/2016
332
6.2.7 Радиусы маневрирования WPC5/WPC6
6

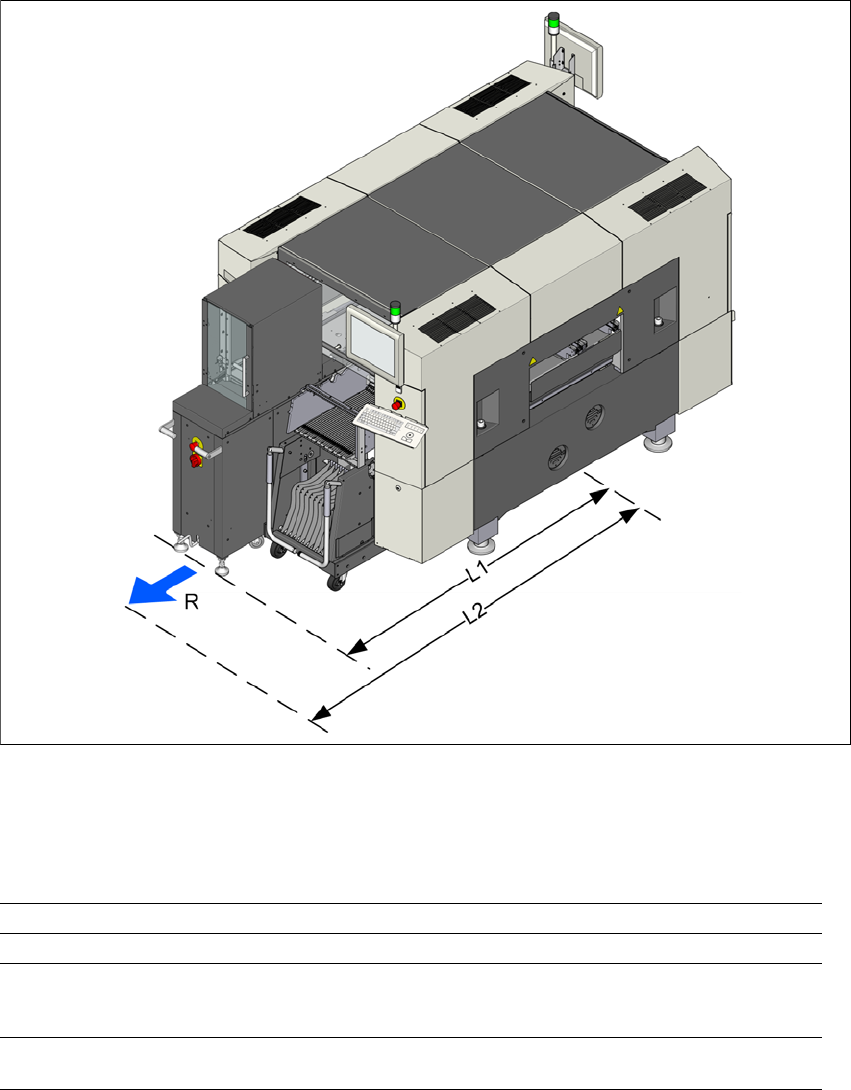

Рис. 6.2 - 3 Радиусы маневрирования WPC5/WPC6 на автоматах SX1/SX2
Радиусы маневрирования R WPC5/WPC6 на автоматах SX1/SX2 составляют:
6
Место установки 1 Место установки 2
Радиус маневрирования R 750 мм 750 мм
Расстояние L1: от центра
машины до внешней кромки
WPC
1860 мм 1860 мм
Расстояние L2: от центра
машины до стены
2610 мм 2610 мм
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.2 Устройство смены Waffle-Pack (WPC5/WPC6)
333
6.2.8 Указания по монтажу WPC5/WPC6
Устройство WPC5/WPC6 пристыковывается на левой стороне (на месте установки 1 или 2)
автомата SX.
6.2.9 Размеры с WPC5/WPC6
6
Рис. 6.2 - 4 Размеры автомата SX с WPC5/WPC6
(1) 3000 мм
(2) 700 мм
(3) 445 мм
(4) 769 мм
(5) Место установки для тележки для компонентов с 30 дорожками
