6.13 Стационарные камеры
6.13.1 Стационарная камера для компонентов, P&P, тип 25, 16 x 16, цифровая
(FC-камера)
Изделие № 03105205-xx Стационарная камера для компонентов 16x16, цифровая, тип 25
6

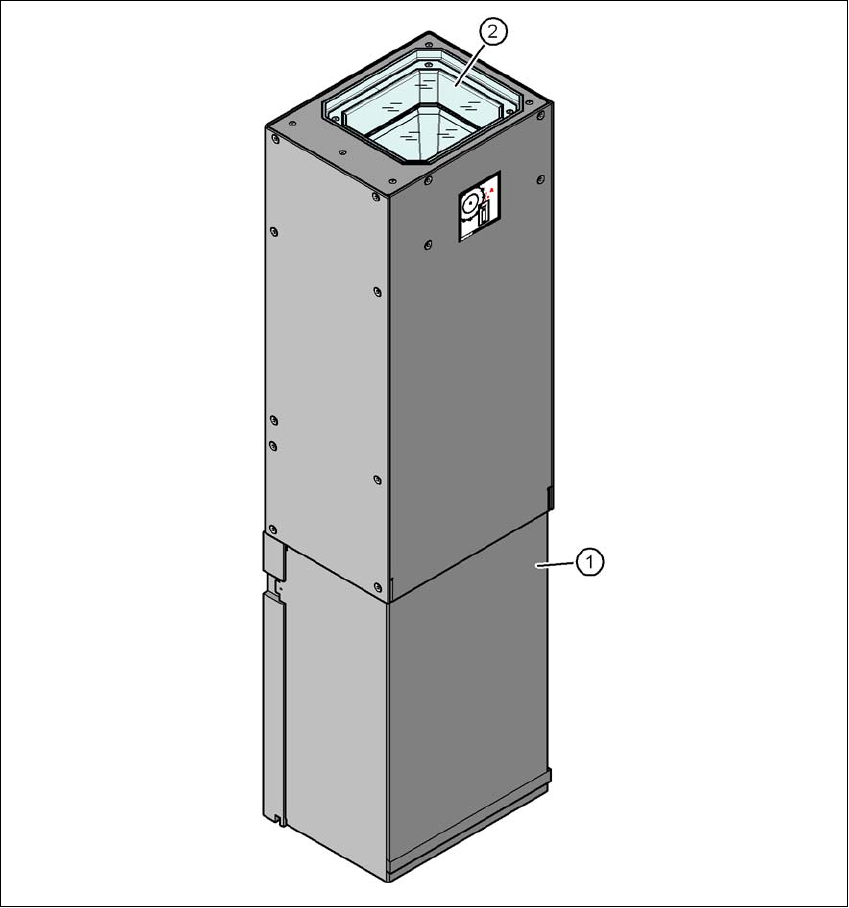

Рис. 6.13 - 1 Стационарная камера для компонентов, P&P, тип 25, 16 x 16, цифровая (FC-камера)
(1) Корпус камеры со встроенной камерой и усилителем камеры
(2) Стеклянная пластина - под ней уровни освещения и оптики
6.13.1.1 Правила техники безопасности
6
ОСТОРОЖНО
Опасность столкновения!
После замены монтажной головки TwinStar на SpeedStar головка SpeedStar сталки-
вается с корпусами камер.
Демонтируйте стационарную камеру компонентов монтажной головки TwinStar.
При замене монтажной головки TwinStar на MultiStar стационарная камера для
компонентов устанавливается в нижнем положении.
Руководство по эксплуатации SIPLACE SX1/SX2 6 Расширения станции
Начиная с версии SR.710.0 Издание 12/2016 6.13 Стационарные камеры
361
6.13.1.2 Технические характеристики
6
Размеры компонентов от 0,2 мм x 0,2 мм до 16 мм x 16 мм при однократном измерении
компонента
Спектр компонентов Oт 0402 до SO, PLCC, QFP, сокеты, штекеры, BGA, специальные
компоненты, бескорпусные кристаллы, перевернутые кристаллы,
щитки
Мин. шаг выводов 0,25 мм
Мин. ширина выводов 0,1 мм
Мин. шаг шарика 0,14 мм
Мин. диаметр шарика 0,08 мм
Поле зрения 19,4 мм x 19,4 мм
Тип освещения Oтраженный свет (6 произвольно программируемые уровня)
6 Расширения станции Руководство по эксплуатации SIPLACE SX1/SX2
6.13 Стационарные камеры Начиная с версии SR.710.0 Издание 12/2016
362
6.13.2 Стационарная камера для компонентов P&P, тип 33, 55 x 45, цифровая
Изделие № 03105198-xx Стационарная камера для головки CPP, тип 33
6
Рис. 6.13 - 2 Устройство стационарной камеры для компонентов P&P, тип 33, 55 x 45, цифровая
(1) Корпус камеры со встроенной камерой и усилителем камеры
(2) Стеклянная пластина - под ней уровни освещения и оптики
