Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии SR.710.0 Издание 12/2016 2.2 Предупредительные наклейки 57 2.2.6.1 Высокие температуры на SIPLACE C&P20 P 2 Поз . 1 на рис…
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии SR.710.0 Издание 12/2016
56
2.2.6 Предупредительные наклейки на SIPLACE SpeedStar C&P20 P
2

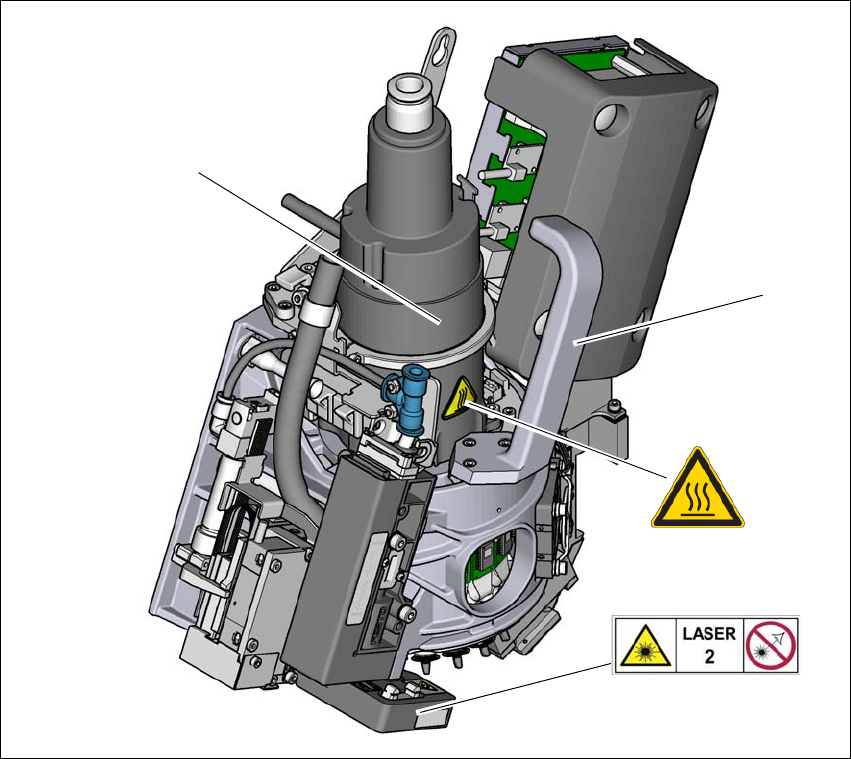

Рис. 2.2 - 10 Предупредительные наклейки на SIPLACE SpeedStar C&P20 P
(1) Наклейка предупреждения о высокой температуре, изделие № 03031926-01
(2) Корпус двигателя звезды
(3) Рукоятка
Поз. W лазер класса 2, изделие № 03134118-01
(1)
(2)
(3)
W лазер класса 2
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.2 Предупредительные наклейки
57
2.2.6.1 Высокие температуры на SIPLACE C&P20 P
2
Поз. 1 на рис. 2.2 - 10, стр. 56 (кол-во на автомат SIPLACE C&P20 P: 1)
2.2.6.2 Лазер класса 2 на датчике компонентов
2
Поз. W лазер класса 2 на рис. 2.2 - 10, стр. 56, изделие № 03134118-01 (кол-во на автомат
C&P20 P: 1)
2
Высокие температуры на SIPLACE C&P20 P при длительном режиме
работы
Опасность получения ожогов из-за высоких температур!
Корпус двигателя звезды и рукоятка на монтажной головке могут силь-
но нагреваться при длительной эксплуатации и при температуре окру-
жающей среды выше 22°C.
Не прикасайтесь к этим деталям.
2
2
2
ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
Лазер класса 2
согласно IEC 60825-1:2014
Не смотреть на луч!
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии SR.710.0 Издание 12/2016
58
2.2.7 Предупредительные таблички на SIPLACE MultiStar CPP
2

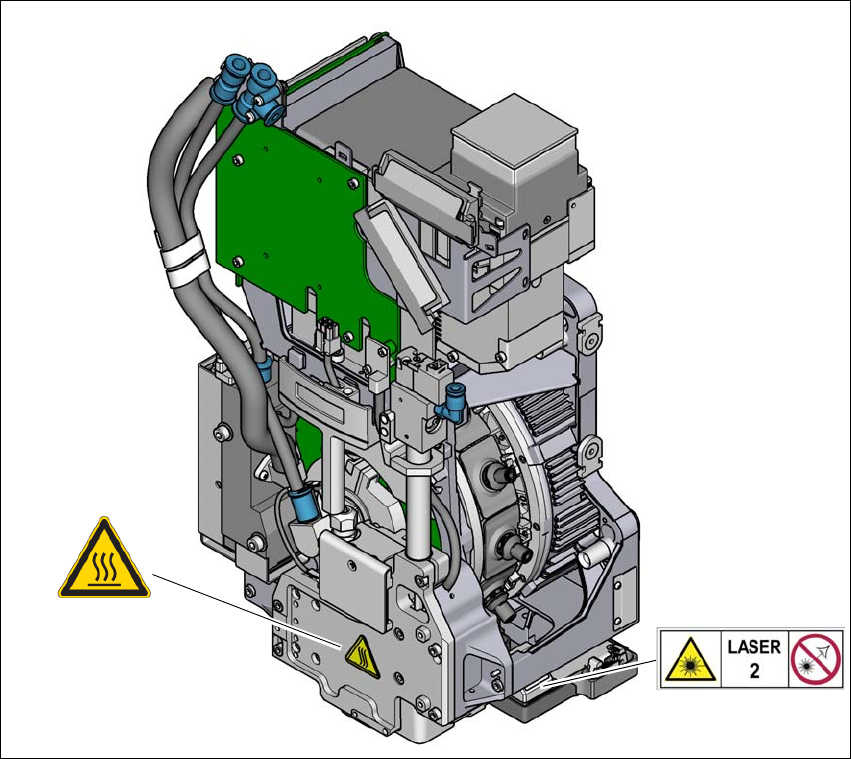

Рис. 2.2 - 11 Предупредительные таблички на SIPLACE MultiStar CPP
(1) Наклейка предупреждения о высокой температуре, изделие № 03031926-01
Поз. W лазер класса 2, изделие № 03134118-01
(1)
W лазер класса 2
