Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.2 Предупредительные наклейки
61
2.2.9 Информационная наклейка «Столкновение с головкой» на IC-камере
TwinStar
Информационная наклейка «Столкновение с головкой» на рис. 2.2 - 13, изделие №
03015392-02
(кол-во на автомат: макс. 2)
2
Рис. 2.2 - 13 Информационная наклейка «Столкновение с головкой» на IC-камере TwinStar/
(1) Информационная наклейка «Столкновение с головкой» на IC-камере TwinStar
(1)
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.2 Предупредительные наклейки Начиная с версии SR.710.0 Издание 12/2016
62

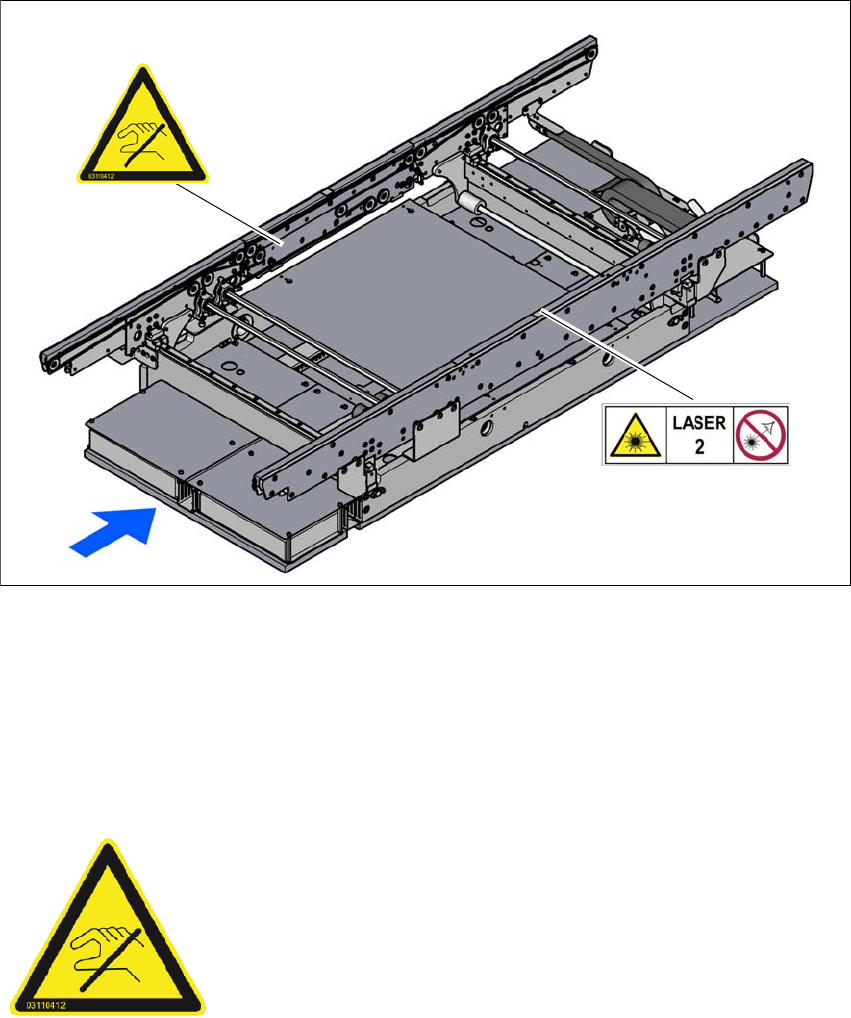

2.2.10 Предупредительная наклейка на транспортере печатных плат
2
Рис. 2.2 - 14 Предупределительная наклейка на транспортере печатных плат (пример: одинарный транс-
портер)
(1) Предупредительная наклейка «Чувствительные стенки транспортера»
Поз. W лазер класса 2, на фоторелейном барьере лазера
2.2.10.1 Предупредительная наклейка "Чувствительные стенки транспортера" на
зажимной пластине
2
Изделие № 03110412-01 (1 шт. на каждой стенке транспортера и в зоне монтажа)
(1)
W лазер класса 2
Чувствительные стенки транспортера!
Стенки транспортера очень чувствительны, их категорически
запрещается смещать без отпуска тормозов.
Нарушение этого требования может привести к непоправи-
мому повреждению стенок транспортера.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.2 Предупредительные наклейки
63
2.2.10.2 Лазер класса 2 на фоторелейном барьере лазера
2
Поз. W лазер класса 2 на рис. 2.2 - 11, стр. 58, изделие № 03134118-01
(кол-во: одинарный транспортер 1, двойной транспортер 2)
