Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопаснос ть Начиная с версии SR.710.0 Издание 12/2016 2.8 Ос таточные напряжения и длительность разрядки в автома те 91 2.8.4 Пневм атическ ое сост ояние а…
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.8 Остаточные напряжения и длительность разрядки в автомате Начиная с версии SR.710.0 Издание 12/2016
90
2

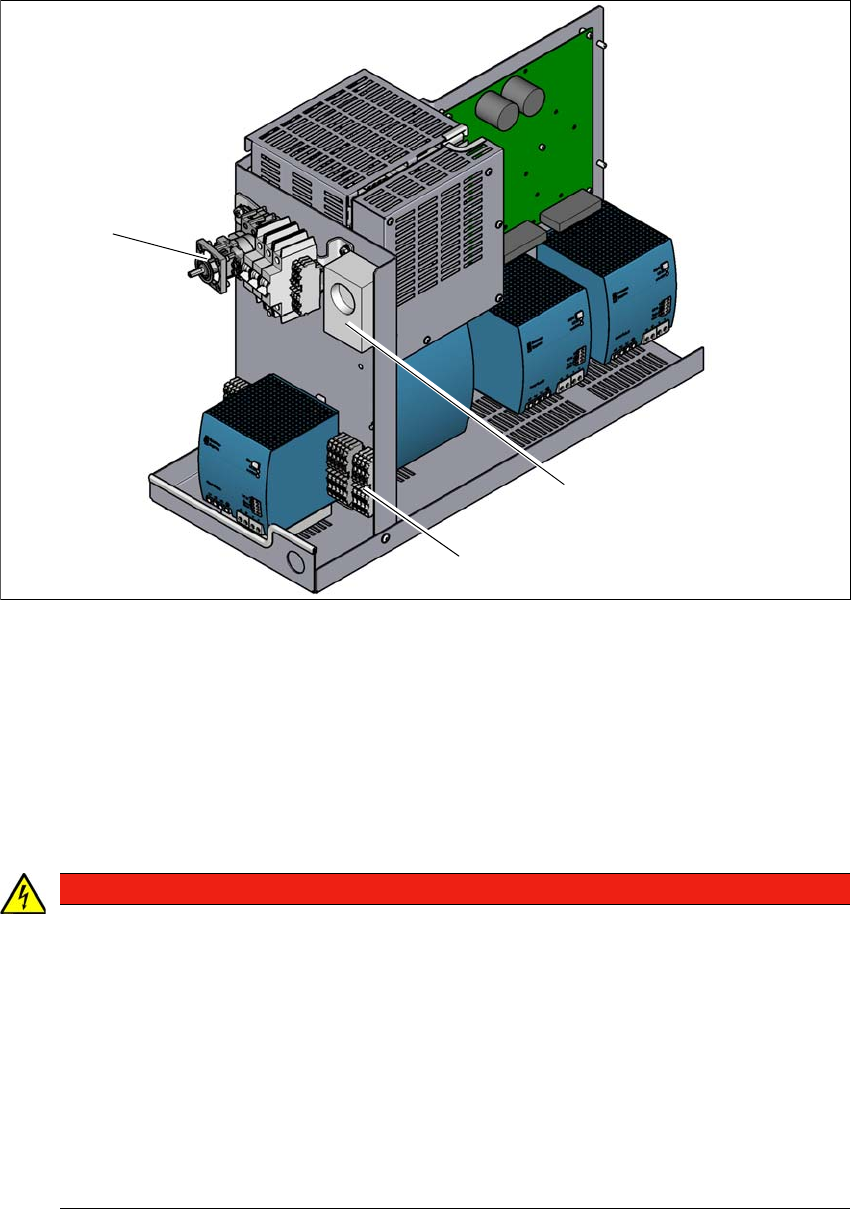

Рис. 2.8 - 1 Выдвижной блок электропитания, передняя сторона
(1) Сервисная розетка (X98)
(2) Сетевые клеммы (X94) для кабеля сетевого питания
(3) Главный выключатель (S1)
2.8.3 Главный выключатель выключен, автомат отсоединен от зажимов сети
2
(3)
(1)
(2)
ОПАСНО
Опасные для жизни напряжения в блоке электропитания!
В блоке электропитания расположены компоненты (конденсаторы), которые могут
оставаться под опасным для жизни напряжением даже при выключенной машине и
вытащенной из розетки вилке в течение еще примерно 5 минут.
Подождите не менее 5 минут, прежде чем приступать к работам на блоке элек-
тропитания.
К работе на источнике электропитания и устройстве защитного отключения
(CSB - УЗО) допускаются только техники сервисной службы ASM Assembly
Systems GmbH&Co.KG и техники сервисной службы эксплуатанта, прошедшие
обучение в ASM.
Руководство по эксплуатации SIPLACE SX1/SX2 2 Производственная безопасность
Начиная с версии SR.710.0 Издание 12/2016 2.8 Остаточные напряжения и длительность разрядки в автомате
91
2.8.4 Пневматическое состояние автомата после отключения главного
выключателя
При выключении главного выключателя или отказе сетевого питания автомата закрывается
главный клапан пневмоблока, работающий от электропривода (поз.1 рис. 2.9 - 1
, стр. 93).
В течение 5 секунд давление падает до 0 MПa (0 бар).
2 Производственная безопасность Руководство по эксплуатации SIPLACE SX1/SX2
2.9 Перекрывание подачи сжатого воздуха и снижение давления Начиная с версии SR.710.0 Издание 12/2016
92
2.9 Перекрывание подачи сжатого воздуха и сниже-
ние давления
Пневмоблок расположен на месте установки 2 (см. рис. 4.2 - 1, стр. 190).
Рабочее давление автомата жестко задано на 0,50 ± 0,025 MПа (5,0 ± 0,25 бар). Положение
пневматического блока обозначено как поз. 1 на рис. 2.9 - 1
, стр. 93. Перекрыть подачу сжа-
того воздуха на автомат можно при помощи запорного крана (поз.2 на рис. 2.9 - 1
, стр. 93).
При помощи ключа от машины откройте фиксатор крышки.
Поднять крышку (см. рис. 2.9 - 1, стр. 93).
Повернуть рычаг запорного крана (поз. 1 на рис. 2.9 - 1, стр. 93) из вертикального поло-
жения в горизонтальное.
Проконтролировать показания манометра рабочего давления (поз.5 на рис. 2.9 - 1, стр.
93
). На включенном автомате давление снижается в течение 1 мин до 0 MПa (0 бар).
2
ВНИМАНИЕ
Прерывание подачи сжатого воздуха!
При включенной машине перекрывайте подачу сжатого воздуха запорным кра-
ном не более чем на 30 минут.
Если для проведения ремонтных или сервисных работ на пневматической си-
стеме требуется больше времени, выключите автомат главным выключателем
и отсоедините его от источника сжатого воздуха.
