NPM-DGS 程序手册 5.3 CAD/BOM 文件的导入 EJS9AC-MB-05P-25 Page 5-105 ⑤ 未定义元件标签 从以 GenCAD14 宏所导入的元件中，显示 DGS 侧的未定义元件。 显示项目 项目 说明 ‘ 元件名 ’ 显示没有登录在导入目的地 DGS 中的元件。双击，即能够新建 编制元件。 ( ‘6.5 添加新的元件 ’ ) Project050300S-2 3C01
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-104 EJS9AC-MB-05P-25

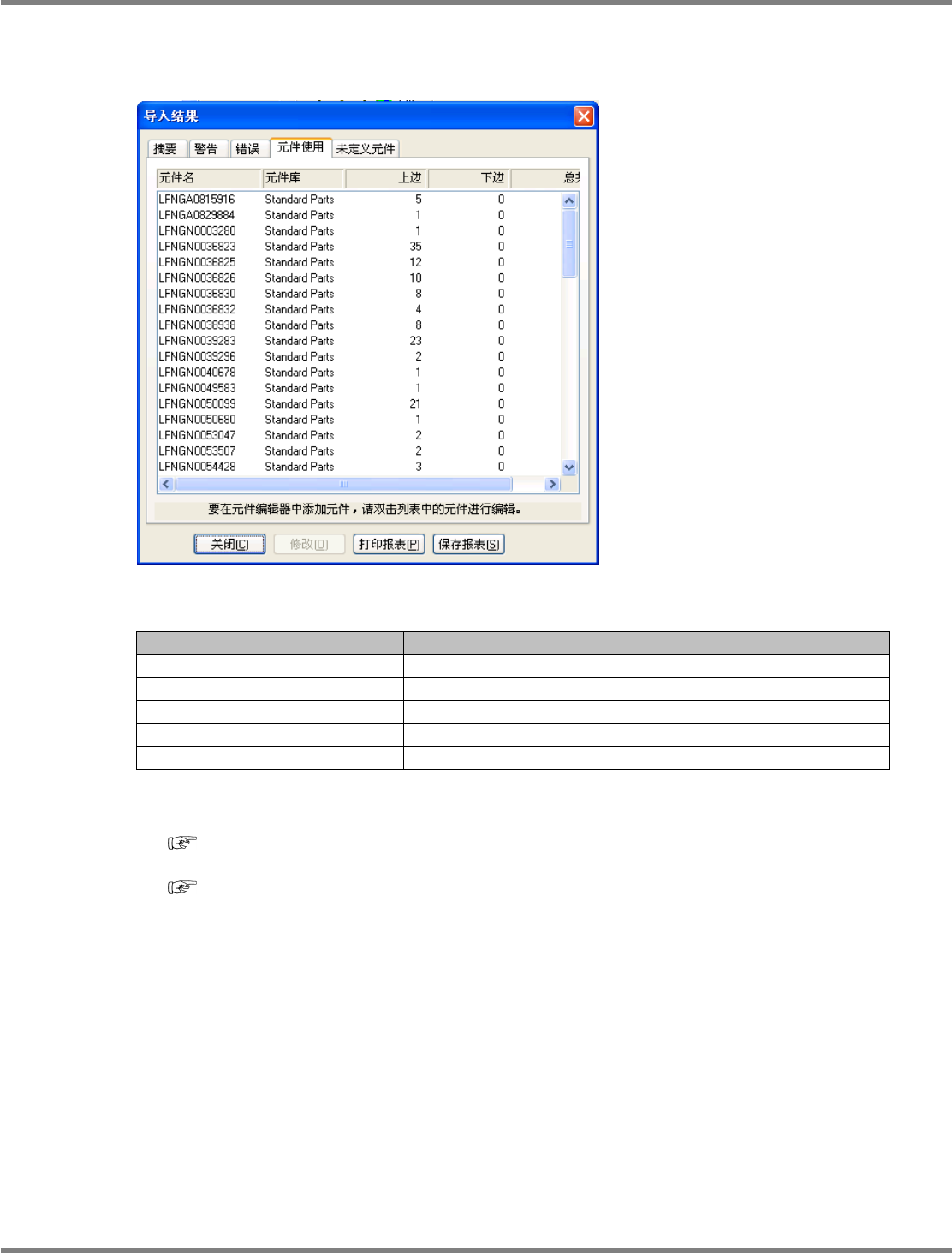

④ 元件使用标签
以
GenCAD14
宏显示所导入的元件。
显示项目
项目
说明
‘
元件名
’
显示所使用元件的名称。
‘
元件库
’
显示所使用元件的元件库。
‘
上边
’
显示上边的实装点数。
‘
下边
’
显示下边的实装点数。
‘
总计
’
显示实装点数的总计。
双击未登录元件的行，即能够新建编制元件。
(
‘6.5
添加新的元件
’ )
双击已登录元件的行，即能够编辑元件。
(
‘6.5.3
编辑元件
’ )
Project050300S-22C01
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
EJS9AC-MB-05P-25 Page 5-105

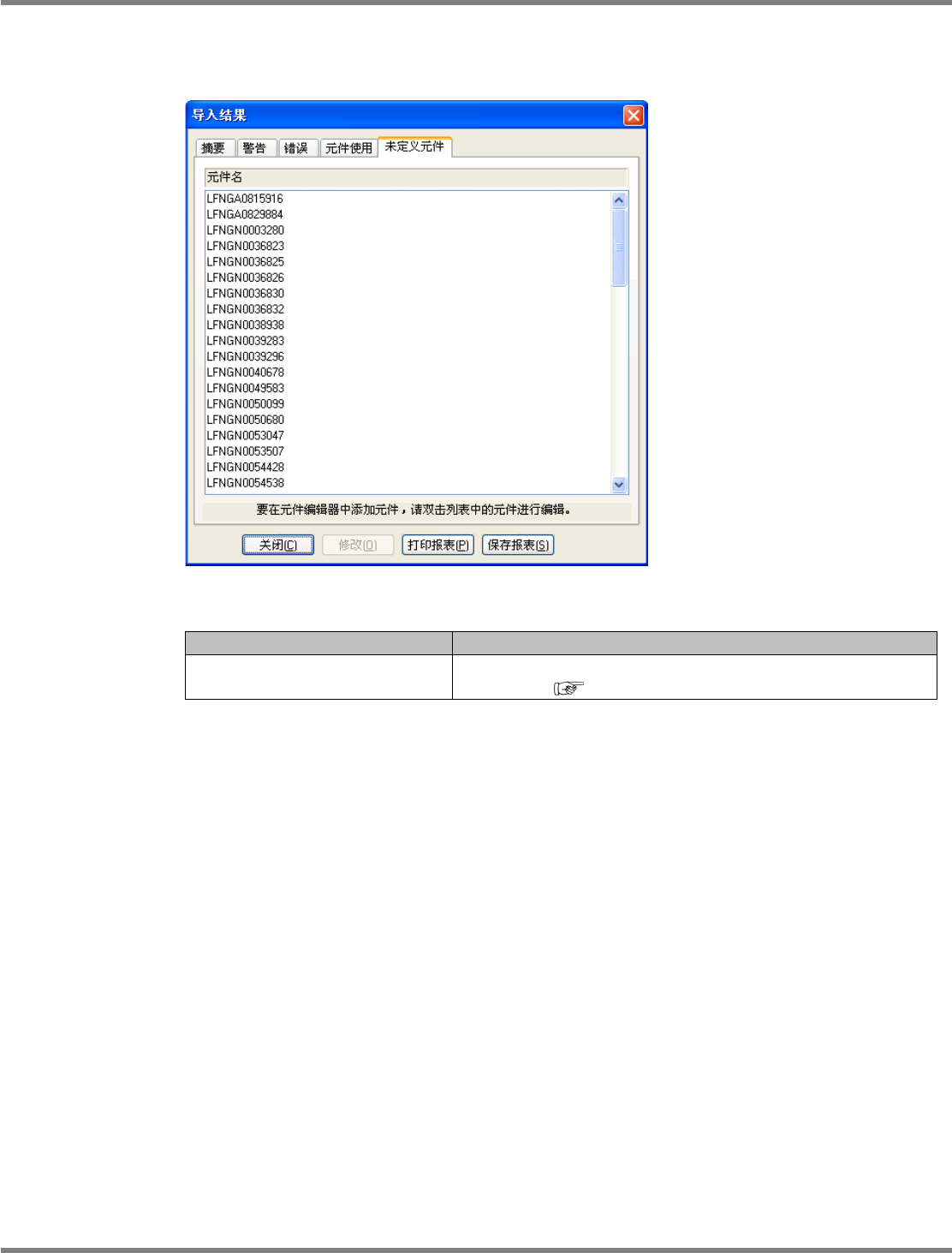

⑤ 未定义元件标签
从以
GenCAD14
宏所导入的元件中，显示
DGS
侧的未定义元件。
显示项目
项目
说明
‘
元件名
’
显示没有登录在导入目的地
DGS
中的元件。双击，即能够新建
编制元件。
(
‘6.5
添加新的元件
’ )
Project050300S-23C01
NPM-DGS
程序手册
5.3 CAD/BOM
文件的导入
Page 5-106 EJS9AC-MB-05P-25

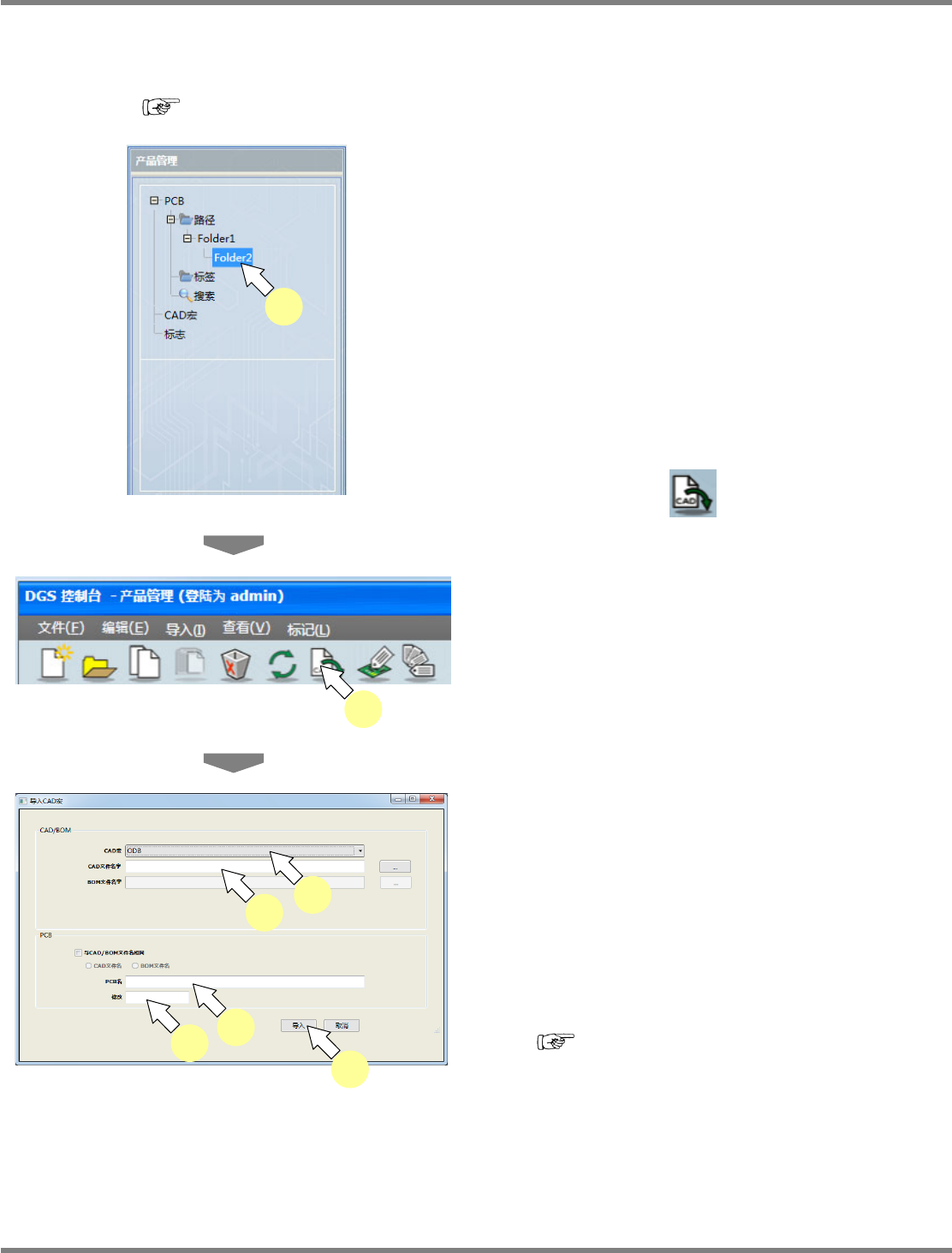

ODB++
导入
将
ODB++
数据通过
ODB
宏转换后导入。通过
ODB++
文件可获取以往的基板
/
贴装点数据的其
他项目、第
1
引脚位置，并可在
PCB
编辑器上显示。
(
‘5.8.2
基板编辑
■显示第
1
销位置
’)
1
从画面左上的导航区域选择需要导入
的文件夹。
2
点击工具栏的
(
获取
CAD)
，或
者选择菜单栏的
[
导入
]
[CAD/BOM]
。
将会显示
<
导入
CAD/BOM
宏
>
画面。
3
选择
‘ODB’
。
4
指定读取文件。
ODB++
数据支持压缩后的下述扩展名文件。
.tgz
文件
/
.tar
文件
/
.zip
文件
5
输入
PCB
名称和修改项目。
不能使用下述文字。
% , ” ’
空格
\ : ; / . < > ? *
|
全角文字
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
(
‘3.2.3 DGS
设定
■生产数据设定
’)
6
点击
[
导入
]
。
显示出导入后的结果。
Project050300S-16C01
1
Project050300S-02C03
2
Project050300S-25C01
3
4
5
6
5
