NPM-DGS 程序手册 5.6 生产数据的 PCB 导入 EJS9AC-MB-05P-25 Page 5-115  区块数据和坐标数据间发生不匹配时 的处理 区块数据上的位置 要读取的数据 • 坐标数据和区块数据两者都导入 不修改数据直接导入 。 • 导入区块数据， 并重新构筑坐标数 据 以区块数据为标准修改坐标数据的 偏差，然后导入。 • 基于坐标数据重新构筑区块数据 以坐标数据 ( 第 1 区块 ) 为标准修改 区块数据的偏差，…

100%1 / 640
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
Page 5-114 EJS9AC-MB-05P-25
按钮
按钮
说明
[
･･･
]
显示选择文件的对话框。
[
全选
] / [
全选解除
]
全部选择或全部解除导入
PCB
的复选框。
[
导入
]
实行输入。
[
取消
]
取消输入。
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-25 Page 5-115
区块数据和坐标数据间发生不匹配时的处理
区块数据上的位置
要读取的数据
•
坐标数据和区块数据两者都导入
不修改数据直接导入。
•
导入区块数据，并重新构筑坐标数
据
以区块数据为标准修改坐标数据的
偏差，然后导入。
•
基于坐标数据重新构筑区块数据
以坐标数据
(
第
1
区块
)
为标准修改
区块数据的偏差，然后导入。
也对坐标数据
(
第
1
区块以外
)
进行
修改使其配合区块数据，然后导入。
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
Page 5-116 EJS9AC-MB-05P-25

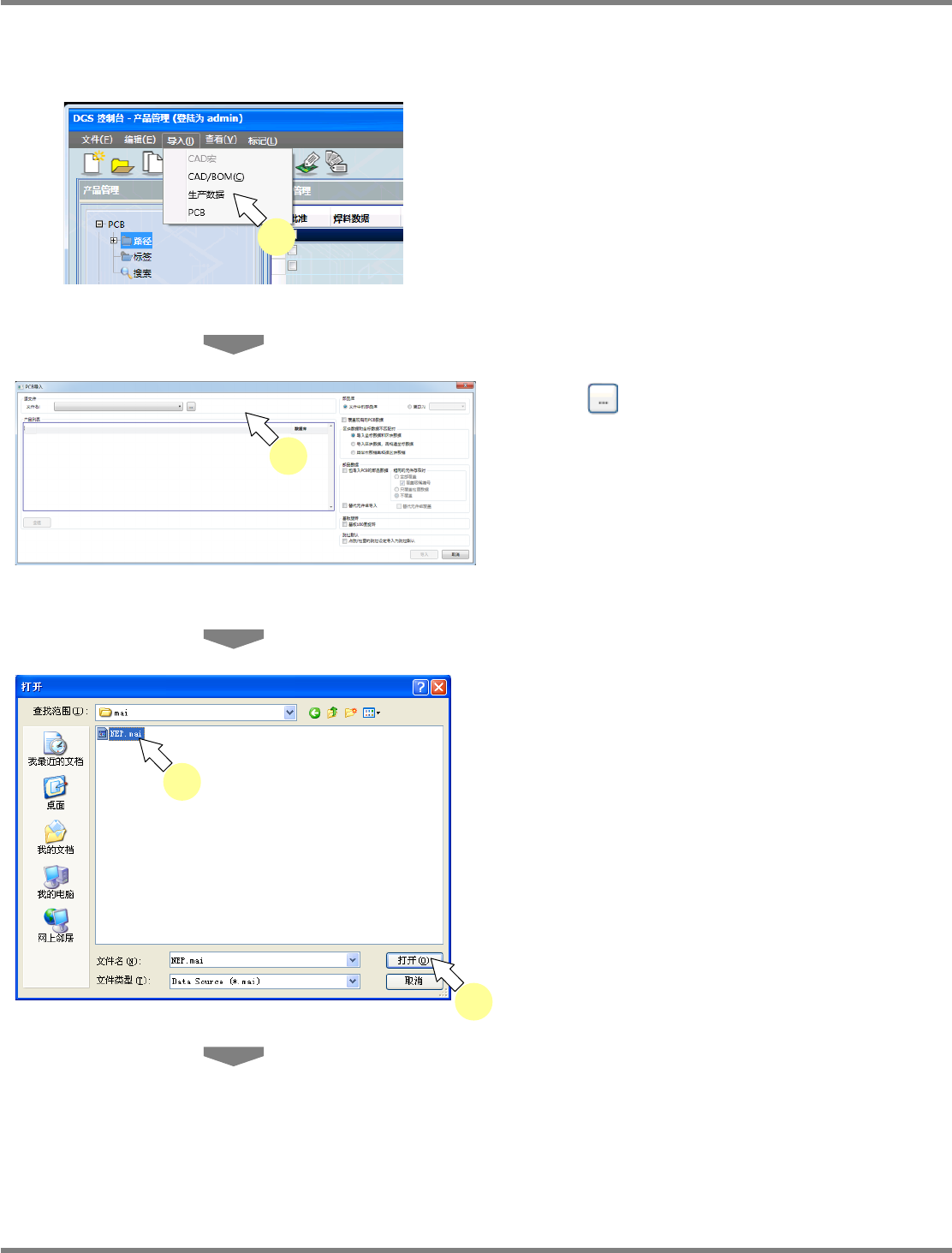

5.6.2 CM/DT
生产数据的导入
CM/DT
生产数据的导入
1
选择菜单栏的
[
导入
]
[
生产数据
]
。
显示
<PCB
导入
>
画面。
2
点击
。
显示
<
打开
>
画面。
3
选择要导入的
CM/DT
生产数据。
不显示文件时，请将
‘
文件种类
’
变更为
‘All
Files’
。
4
点击
[
打开
]
。
Project050602S-01C03
1
Project050602S-06C00
3
4
Project050602S-05C04
2
