NPM-DGS 程序手册 5.6 生产数据的 PCB 导入 EJS9AC-MB-05P-25 Page 5-117 5 请确认源文件在 PT200 中是否进行数 据检查后，点击 [ 确定 ]. 因为源文件不正常就不能被正确导入 ，请务必 在 PT200 中进行数据检查。 当在 CM/DT 生产数据的转换中发生了需要确 认的事项时，将显示左述的对话框。 想要在事后对内容进行确认时，点击 [CSV 输出 ] 后将内容输出到 CSV …
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
Page 5-116 EJS9AC-MB-05P-25
5.6.2 CM/DT
生产数据的导入
CM/DT
生产数据的导入
1
选择菜单栏的
[
导入
]
[
生产数据
]
。
显示
<PCB
导入
>
画面。
2
点击
。
显示
<
打开
>
画面。
3
选择要导入的
CM/DT
生产数据。
不显示文件时，请将
‘
文件种类
’
变更为
‘All
Files’
。
4
点击
[
打开
]
。
Project050602S-01C03
1
Project050602S-06C00
3
4
Project050602S-05C04
2
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
EJS9AC-MB-05P-25 Page 5-117
5

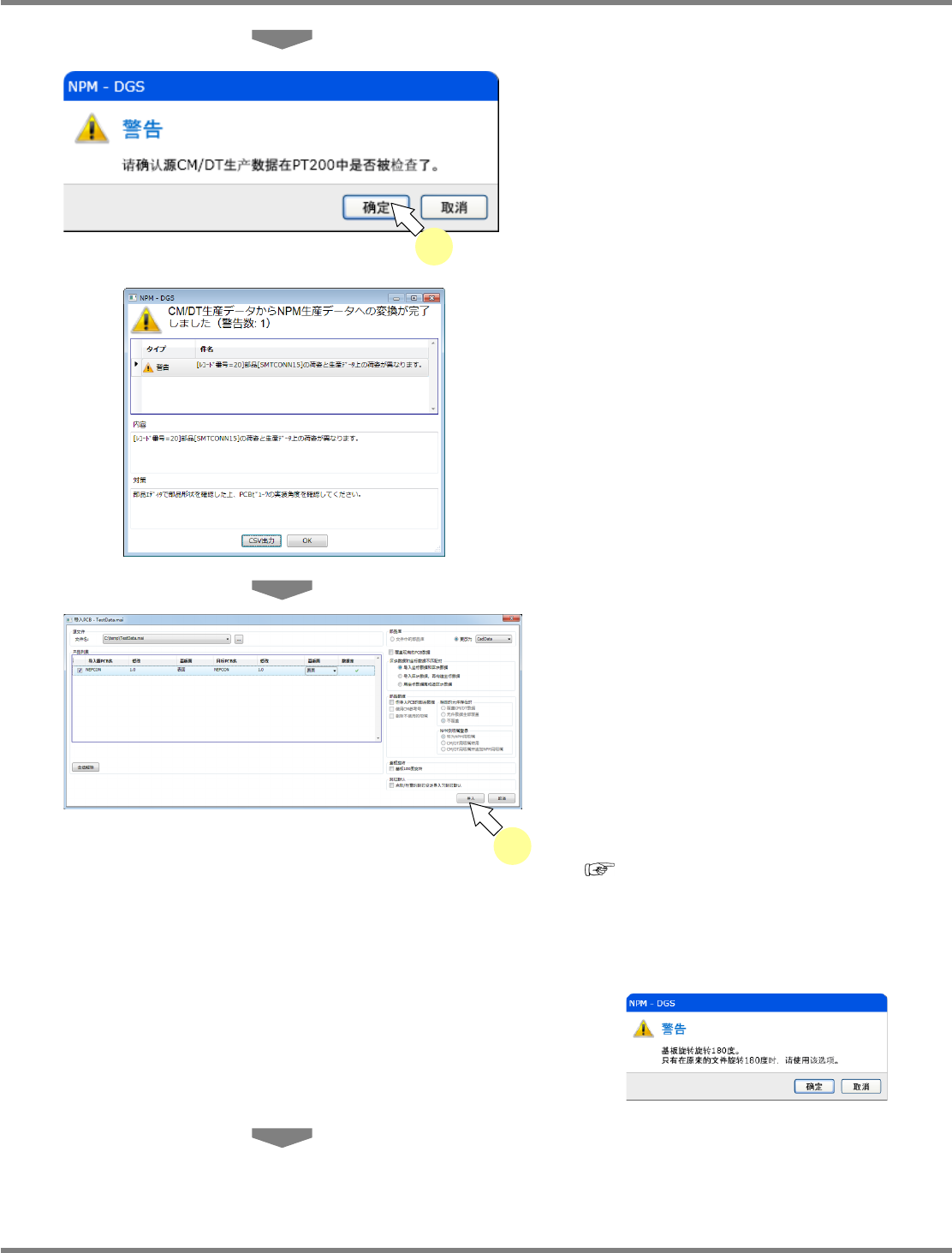

请确认源文件在
PT200
中是否进行数
据检查后，点击
[
确定
].
因为源文件不正常就不能被正确导入，请务必
在
PT200
中进行数据检查。
当在
CM/DT
生产数据的转换中发生了需要确
认的事项时，将显示左述的对话框。
想要在事后对内容进行确认时，点击
[CSV
输出
]
后将内容输出到
CSV
文件。之后再点击
[
确定
]
继续导入处理。
6
点击
[
导入
]
。
选择执行导入的
PCB
时，请在
‘PCB
名
’
左侧的
复选框内打勾。
初期显示为全部选择状态。
覆盖已有的
PCB
名称的数据时，请在
‘
覆盖现有
的
PCB
数据
’
栏中打勾。
请选择区块数据和坐标数据间发生不匹配时的
处理。
(
5.6.1 NPM
生产数据的导入
)
在导入之际，如果需要将基板旋转
180
度后再
导入，请在
‘
基板
180
度旋转
’
项目上打勾。
在打勾后进行导入时，将会显示如下窗口。
Project050602S-07C00
5
Project050602S-05C01
Project050602S-09J00
Project050602S-08C04
6
NPM-DGS
程序手册
5.6
生产数据的
PCB
导入
Page 5-118 EJS9AC-MB-05P-25
7
点击
[OK]
。
在
PCB
列表中，
‘
新的
’
栏被勾选的项目属于新
建
PCB
。
当同时导入元件数据时，将显示元件列表。在
元件列表中，
‘
新的
’
栏被勾选的项目属于新建
元件。
PCB
导入的设定项目
项目
说明
文件名
显示所选择文件的名称。
复选框
请选择执行导入的
PCB
。初期显示为选择了全部
PCB
的状态。
产品列表
-
导入源
‘导入源 PCB 名’ 显示执行导入的 PCB 的名称。
‘修改’ 显示导入源 PCB 的修改内容。
‘基板面’ 通过[表面]、[背面]中的某一项显示导入源 PCB 的基板面。
产品列表
-
导入处
‘
导入处
PCB
名
’
请设定导入处的
PCB
名称。
‘
修改
’
请设定导入处的修改编号。
‘
基板面
’
通过
[
表面
]
、
[
背面
]
中的某一项显示导入处
PCB
的基板面。
‘
部品库
’
‘
文件中的部品库
’
指定在
PCB
上实装的元件数据的存储处。
选择
‘
更改为
’
，即能够通过下拉菜单选择程序库。
‘
更改为
’
‘
覆盖现有的
PCB
数据
’
若有已登录的
PCB
数据，指定是否覆盖。
‘
区块数据和坐标数据不匹配时
’
‘
导入坐标数据和区块数据
’
指定区块数据与坐标数据间发生不匹配现象时的导入方法。
各项目的意义，请参照下述记载。
(
‘5.6.1
■区块数据和坐标数据间发生不匹配时的处理
’ )
‘
导入区块数据，再构造坐标数
据
’
‘
用坐标数据再构造区块数据
’
‘
部品数据
’
‘
也导入
PCB
的部品数据
’
指定是否一并导入在
PCB
上使用的元件数据。
‘
相同的元件存在时
’
‘
覆盖
CM/DT
数据
’
当在相同程序库内存在同名元件时，只覆盖保存
CM/DT
数据。
‘
元件数据全部覆盖
’
当在相同程序库内存在同名元件时，将在
CM/DT
用生产数据内
的元件信息上覆盖保存全部的元件数据。
针对在
CM/DT
用生产数据中不存在的
NPM
设备固有信息项
目，将转换到固定值后再进行设定。关于进行转换的设定值，
请参照
‘6.4.4
转换数据一览
’
。
‘
不覆盖
’
当在相同程序库内存在同名元件时，不导入这个元件。
‘
使用
CM
参考号
’
指定进行与在
CM
指定的基准号相同的识别处理。
只有不拥有扩张数据的参考号
51 ~ 165
为对象。如果属于拥有
扩张数据的参考号，将进行与没有指定时相同的动作。
‘
删除不使用的吸嘴
’
从元件数据的登录吸嘴中，删除没有用于生产的吸嘴。
Project050601S-05C02
7
