NPM-DGS 程序手册 5.7 标记的设定 Page 5-134 EJS9AC-MB-05P-25 5.7.6 变更标记名称 变更已登录的标记、条形码的名称。 1 从 PCB 一览中选择需要变更名称的标 记或条形码。 2 选择菜单栏的 [ 编辑 ] [ 重命名 ] ，或者 在右击菜单中选择 [ 重命名 ] 。 显示出 < 重新命名标志 > 画面。 3 输入新的名称。 不能使用下述文字。 “ ( 双引号 ) ，全…
NPM-DGS
程序手册
5.7
标记的设定
EJS9AC-MB-05P-25 Page 5-133

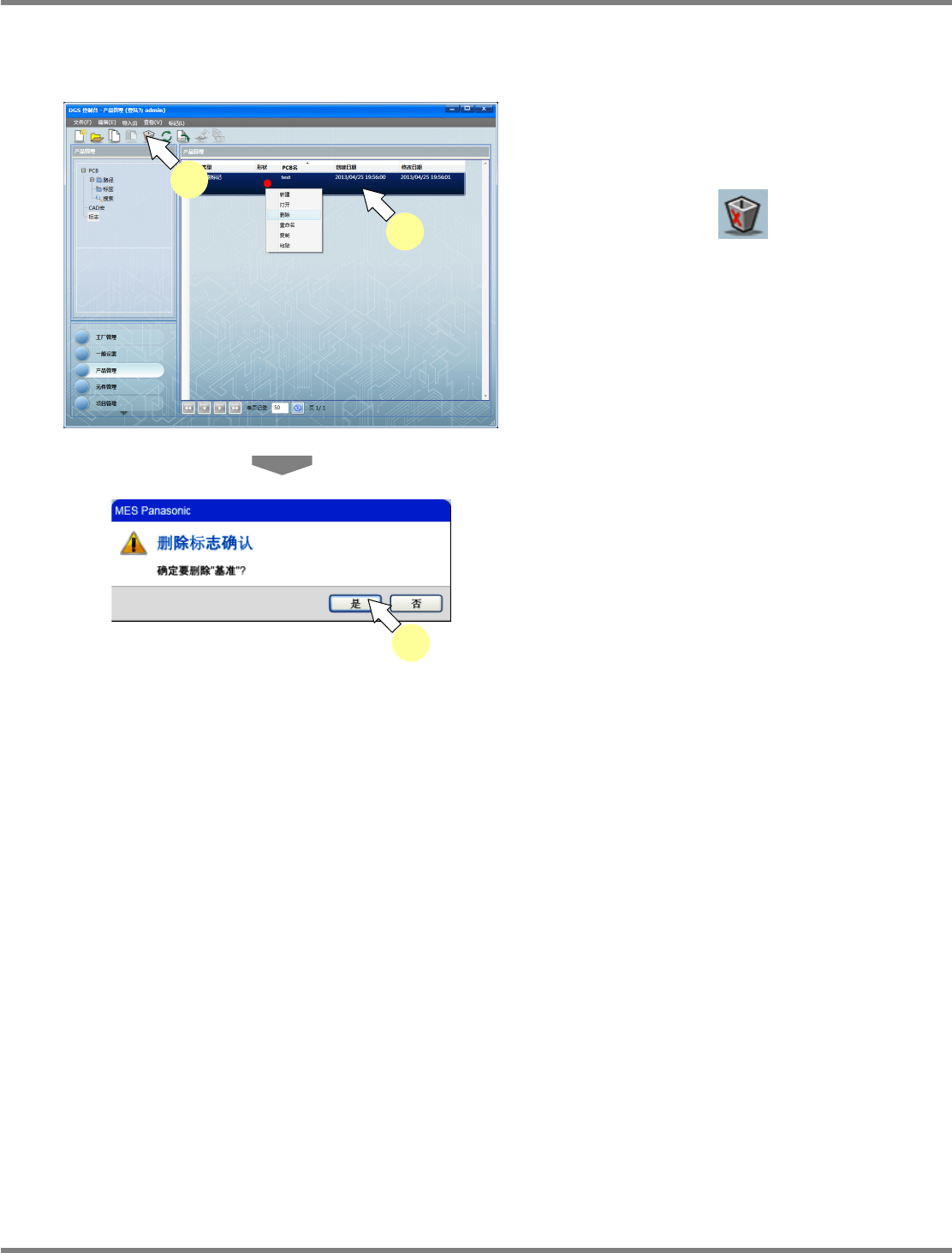

5.7.5
标记的删除
对已登录的标记、条形码进行删除。
1
在
PCB
一览中选择要删除的标记、条
形码。
2
选择工具栏的
(
删除
)
，或者菜单
栏的
[
编辑
]
[
删除
]
，或者在右击菜单
中选择
[
删除
]
。
显示出确认对话框。
3
点击
[
是
]
。
关闭确认画面。
标记、条形码将被删除。
Project050705S-01C05
1
2
Project050705S-03C00
3
NPM-DGS
程序手册
5.7
标记的设定
Page 5-134 EJS9AC-MB-05P-25

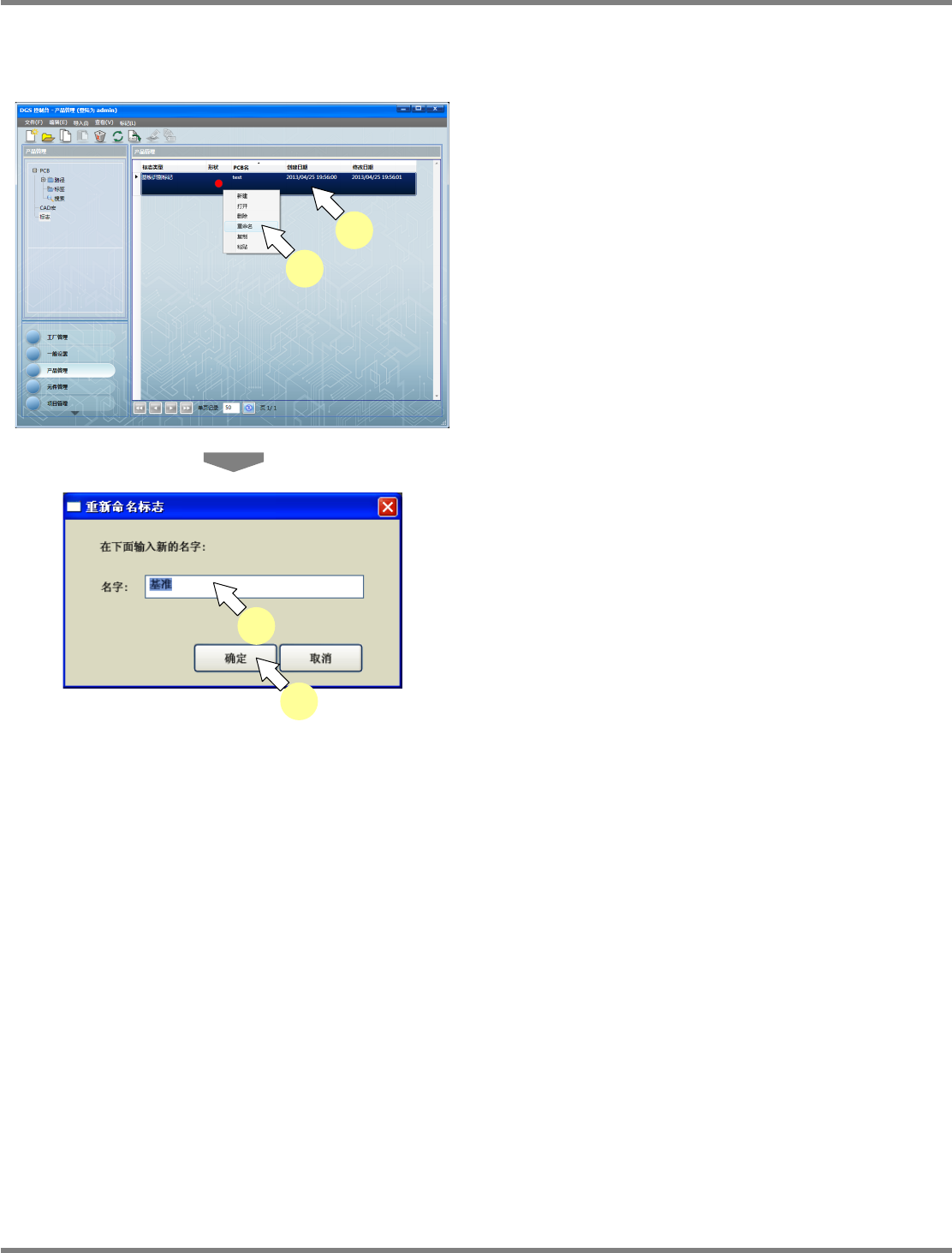

5.7.6
变更标记名称
变更已登录的标记、条形码的名称。
1
从
PCB
一览中选择需要变更名称的标
记或条形码。
2
选择菜单栏的
[
编辑
]
[
重命名
]
，或者
在右击菜单中选择
[
重命名
]
。
显示出
<
重新命名标志
>
画面。
3
输入新的名称。
不能使用下述文字。
“ (
双引号
)
，全角文字
4
点击
[
确定
]
。
标记、条形码的名称将被变更。
Project050706S-01C05
1
2
Project050706S-02C00
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-135
5.8 PCB
编辑
在此对
PCB
的编制、编辑、删除的步骤进行详细的说明。
编制新的
PCB
1
选择位于画面左上导航区域内的文件
夹。
2
点击工具栏的
(
新建
)
，或者选择
菜单栏的
[
文件
]
[
新建
]
。
将会显示
<
新建
PCB>
画面。
3
输入
PCB
名字和修订版本。
不能使用下述文字。
% , ” ’
空格
\ : ; / . < > ? *
|
全角文字
PCB
名称可输入环境设定批量名的最大字符数
的设定值。
(
‘3.2.3 DGS
设定
■生产数据设定
’)
4
输入基板长度、宽度、以及厚度。
相应基板搬送，输送方向为
‘
长度
’
。
关于基板的宽度尺寸，有时可以输入比设备基
板规格的最大尺寸稍大的值。这是为了应对客
户的基板尺寸的不均而设定的充裕值，因此可
输入设备机构的宽度方向上的最大值。但是，
超出基板规格的最大尺寸的基板，不在保证对
象范围内。
5
点击
[
确定
]
。
将会显示
<
产品编辑器
>
画面。
PCB
编辑器的详细内容
:
‘5.8.1
基板信息
’
以后
Project050800S-01C03
1
Project050800S-02C02
2
Project050800S-04C00
5
3
4
