NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-150 EJS9AC-MB-05P-25 3 选择保存目的地。 4 输入文件名。 5 选择想要保存的格式。 保存格式 : .bmp 、 .jpg 、 .gif 、 .png 6 点击 [ 保存 ] 。 Project050801S-2 0C00 3 6 4 5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-149
5.8.1
基板信息
在基板信息画面上编辑基板属性。
PCB

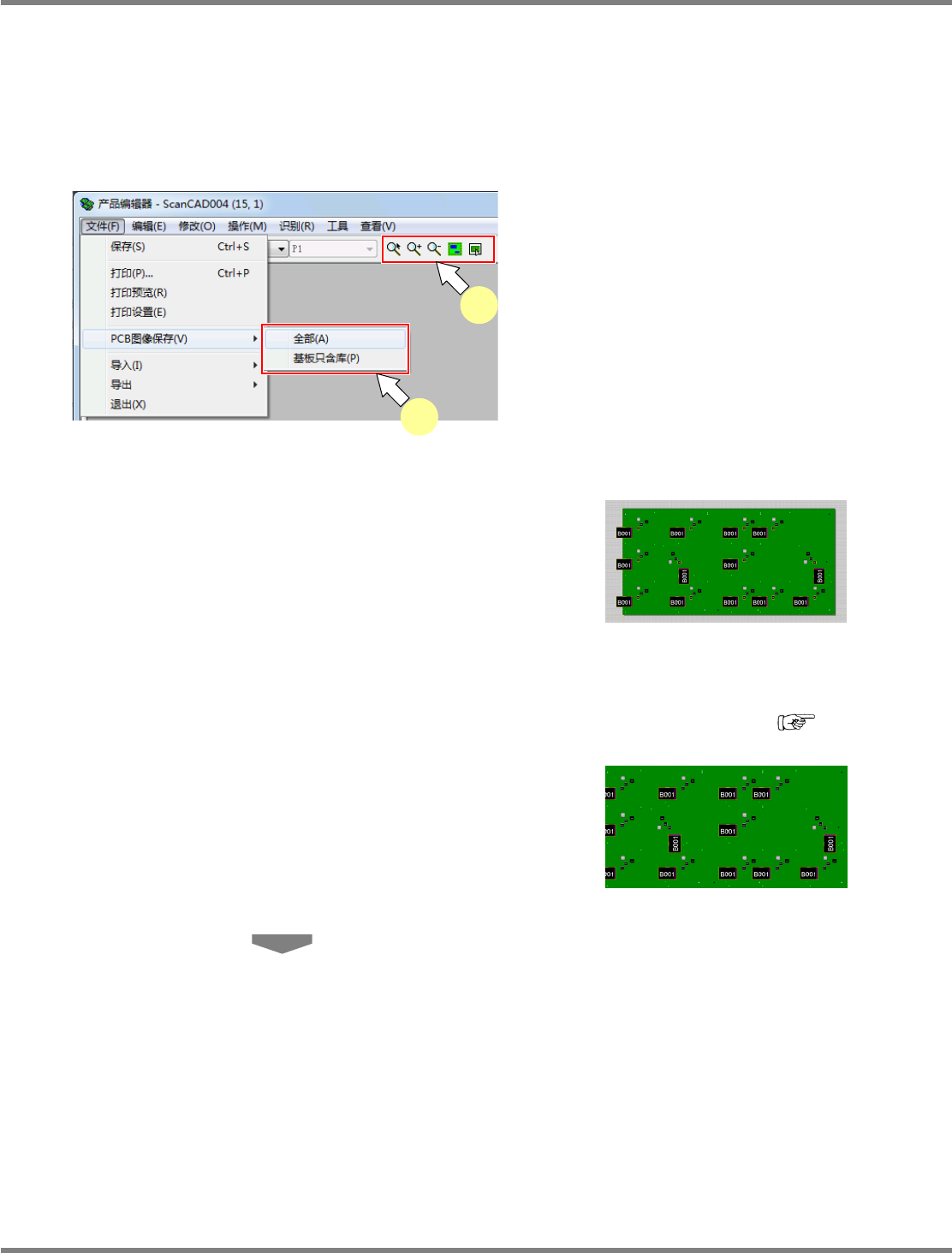

图像保存
将
PCB
编辑器的图像作为图像文件而保存。
1
设定放大、缩小
PCB
图像后保存图像
的分辨率。
在保存图像之前，先放大
PCB
图像，即可以高
分辨率保存图像。如果缩小
PCB
图像，则可以
低分辨率保存图像。
2
从菜单栏的
[
文件
]
[PCB
图像保存
]
中选择想要保存的图像。
选择
[
全部
]
时
:
保存
PCB
与周围的灰色部分。
选择
[
基板只含库
]
时
:
只保存
PCB
部分。
可通过支撑销图像使用。
(
‘13.2
支撑销配
置数据作成功能
’ )
Project050801S-21C00
Project050801S-22C00
Project050801S-19C01
1
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-150 EJS9AC-MB-05P-25

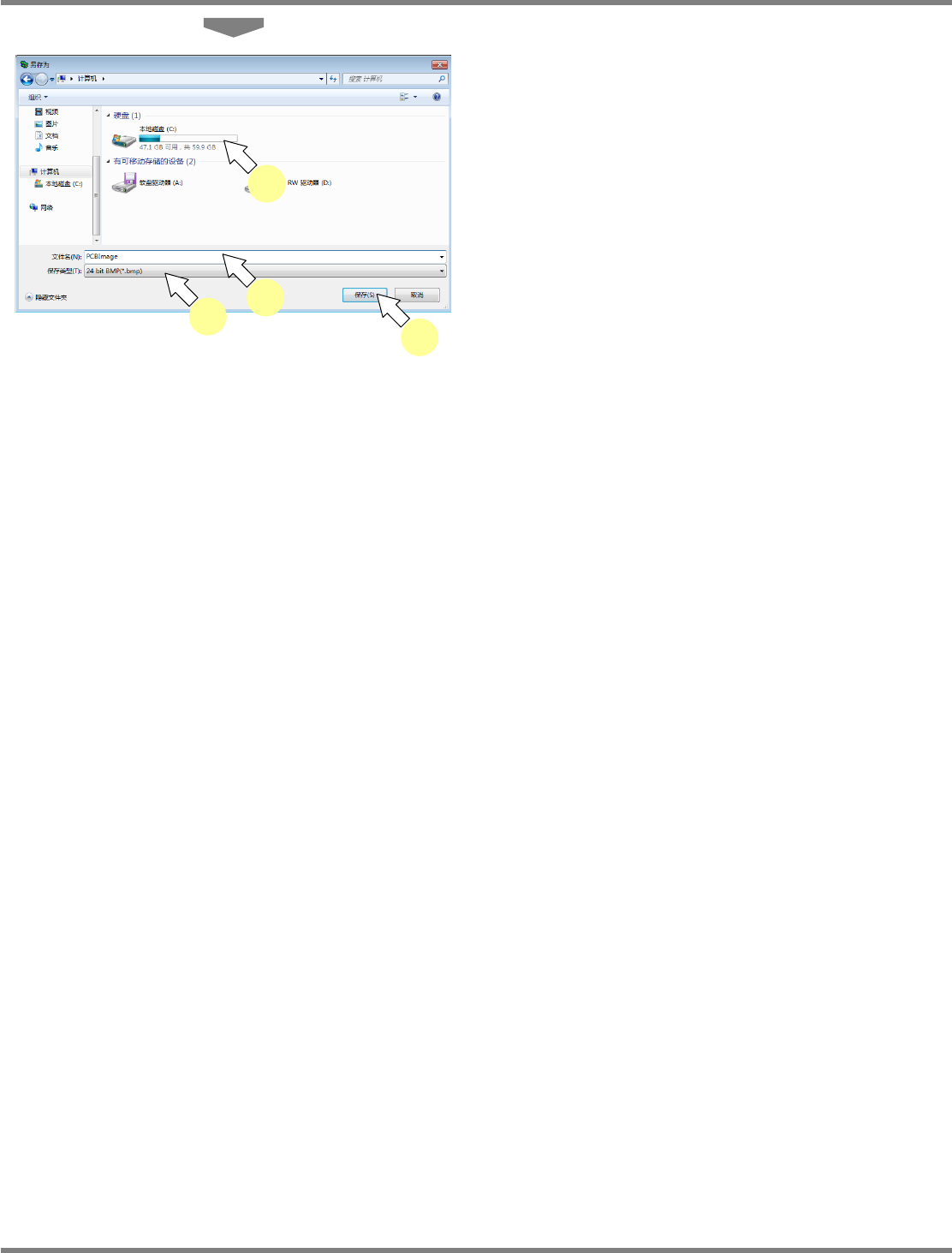

3
选择保存目的地。
4
输入文件名。
5
选择想要保存的格式。
保存格式
:
.bmp
、
.jpg
、
.gif
、
.png
6
点击
[
保存
]
。
Project050801S-20C00
3
6
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-151

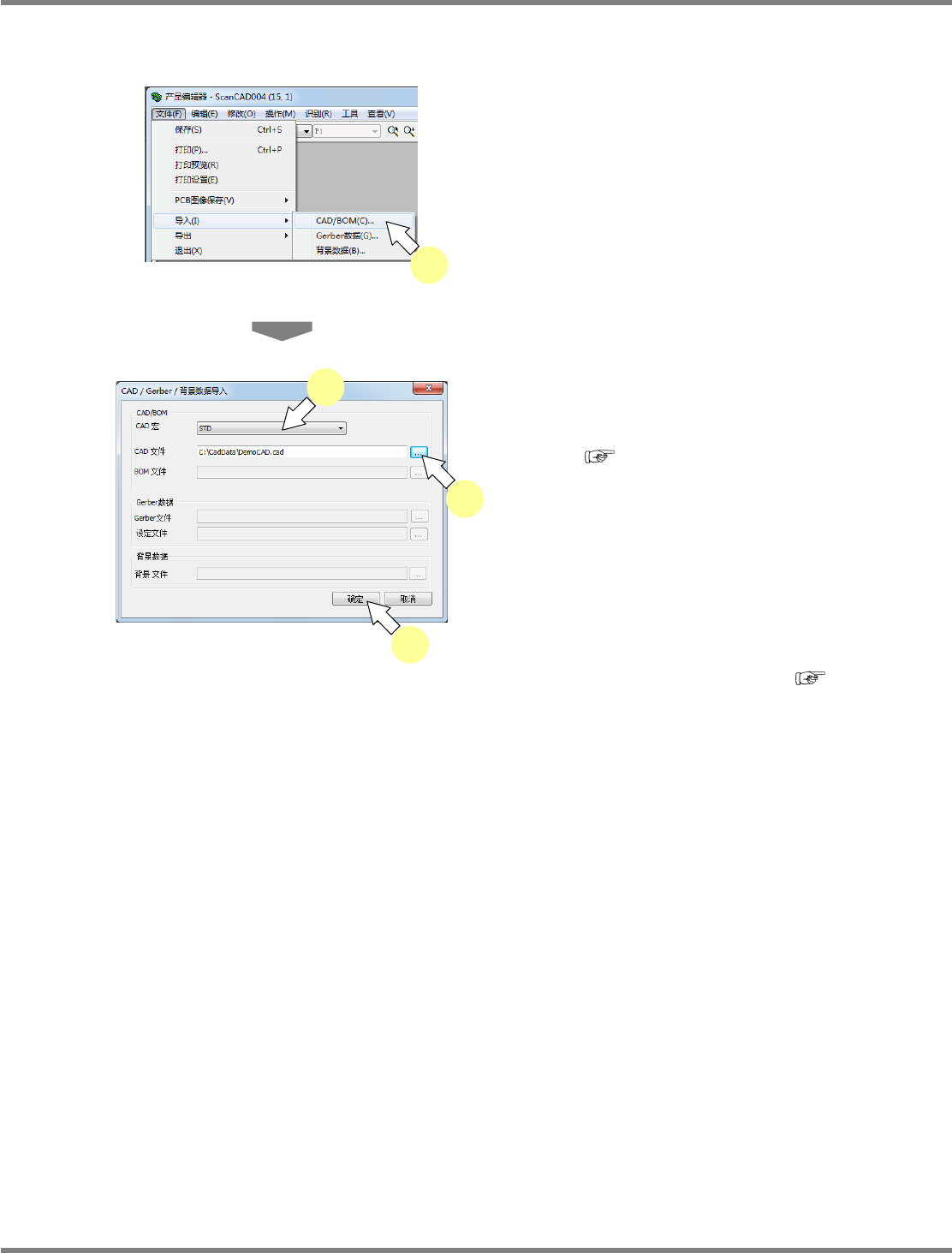

向基板图像导入
CAD / BOM
1
从菜单栏中选择
[
文件
]
[
导入
]
[CAD/BOM]
。
显示出
<CAD / Gerber /
背景数据导入
>
画面。
2
选择所使用的
CAD
宏。
需要事先制作
CAD
宏。
(
‘5.2 CAD
宏的定义
’ )
3
选择所使用的
CAD
文件。
4
点击
[
确定
]
。
通过所指定的文件和宏来实施导入。
关于
CAD
宏的动作，请参照
‘5.2.1 CAD
宏编辑器
’
。
Project050801S-17C02
1
Project050801S-18C01
3
2
4
