NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-154 EJS9AC-MB-05P-25

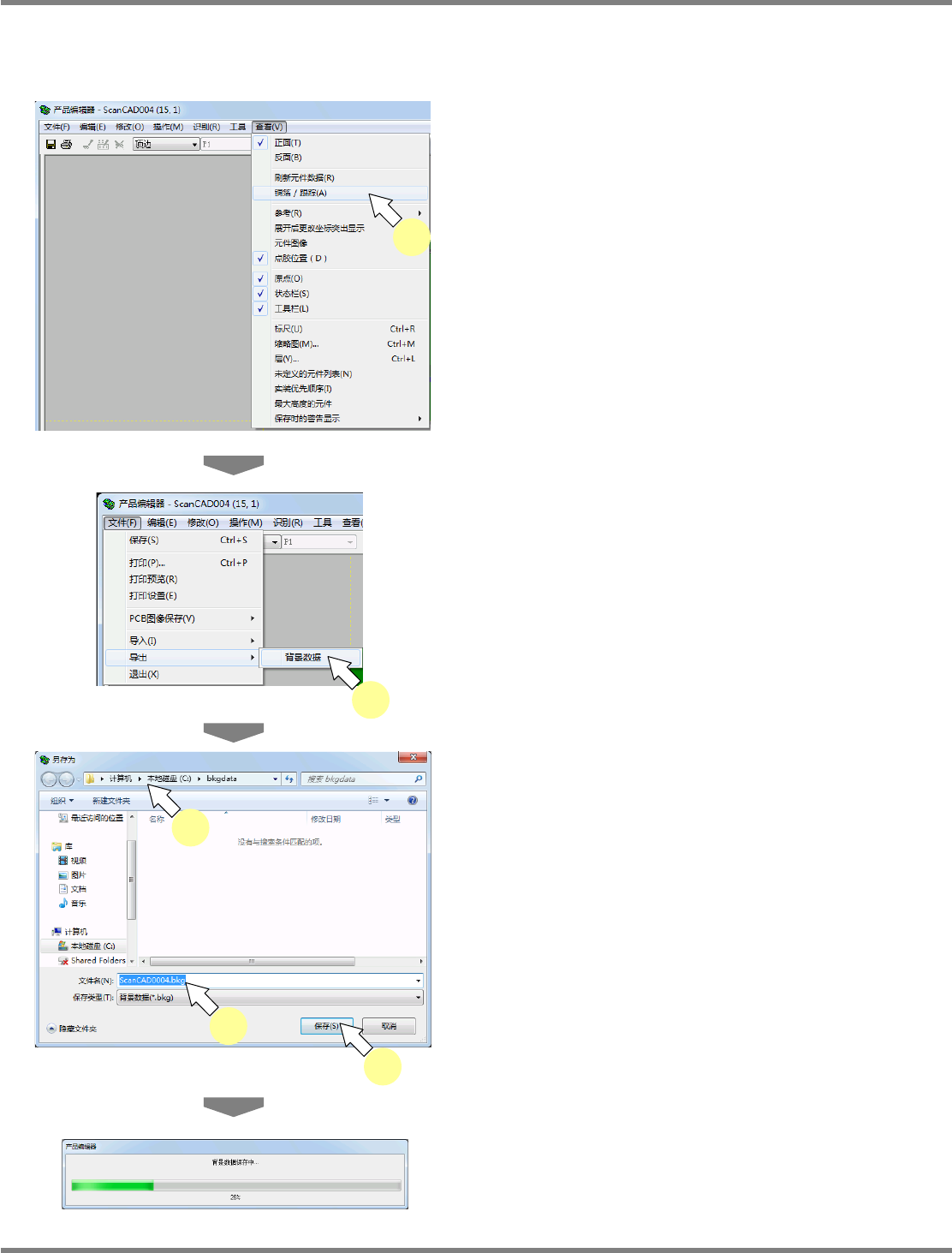

导出背景数据
在这里导出背景数据。背景数据主要在以
PPD
编辑器确认
Gerber
数据时使用。
1
选择菜单栏的
[
查看
]
[
铜箔
/
跟踪
]
将读取设定在基板中的背景数据。
2
选择主菜单栏的
[
文件
]
[
导出
]
[
背
景数据
]
。
显示出
<
另存为
>
画面。
3
指定保存背景数据的目录。
4
输入背景数据的名称。
5
点击
[
保存
]
。
将关闭
<
另存为
>
画面，并保存文件。
Project050801S-32C00
1
Project050801S-33C00
2
Project050801S-34C00
3
4
5
Project050801S-35C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-155

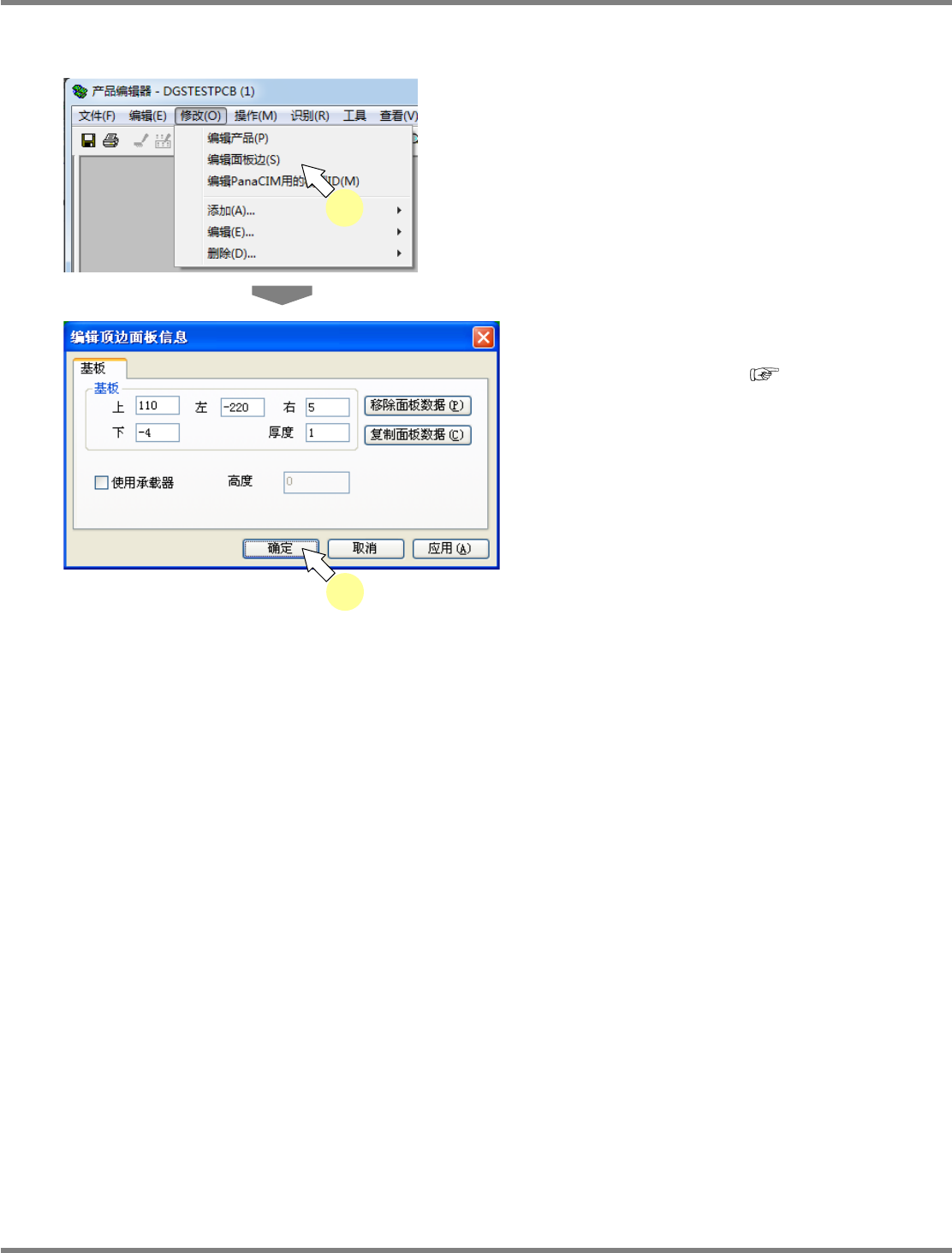

编辑基板属性
1
选择菜单栏的
[
修改
]
[
编辑面板边
]
，
或者鼠标光标位于基板上时在右击菜
单中选择
[
编辑面板边
]
，或者双击基板。
将会显示
<
编辑顶边面板信息
>
画面。
2
进行标签的编辑。
<
基板数据复制
>
画面
:
‘5.8.1
基板信息
’
‘
基板标签
’
关于基板的宽度尺寸，有时可以输入比设备基
板规格的最大尺寸稍大的值。这是为了应对客
户的基板尺寸的不均而设定的充裕值，因此可
输入设备机构的宽度方向上的最大值。但是，
超出基板规格的最大尺寸的基板，不在保证对
象范围内。
3
点击
[
确定
]
。
已被变更的内容将会反映到基板图像上。
Project050801S-01C02
1
Project050801S-02C01
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-156 EJS9AC-MB-05P-25

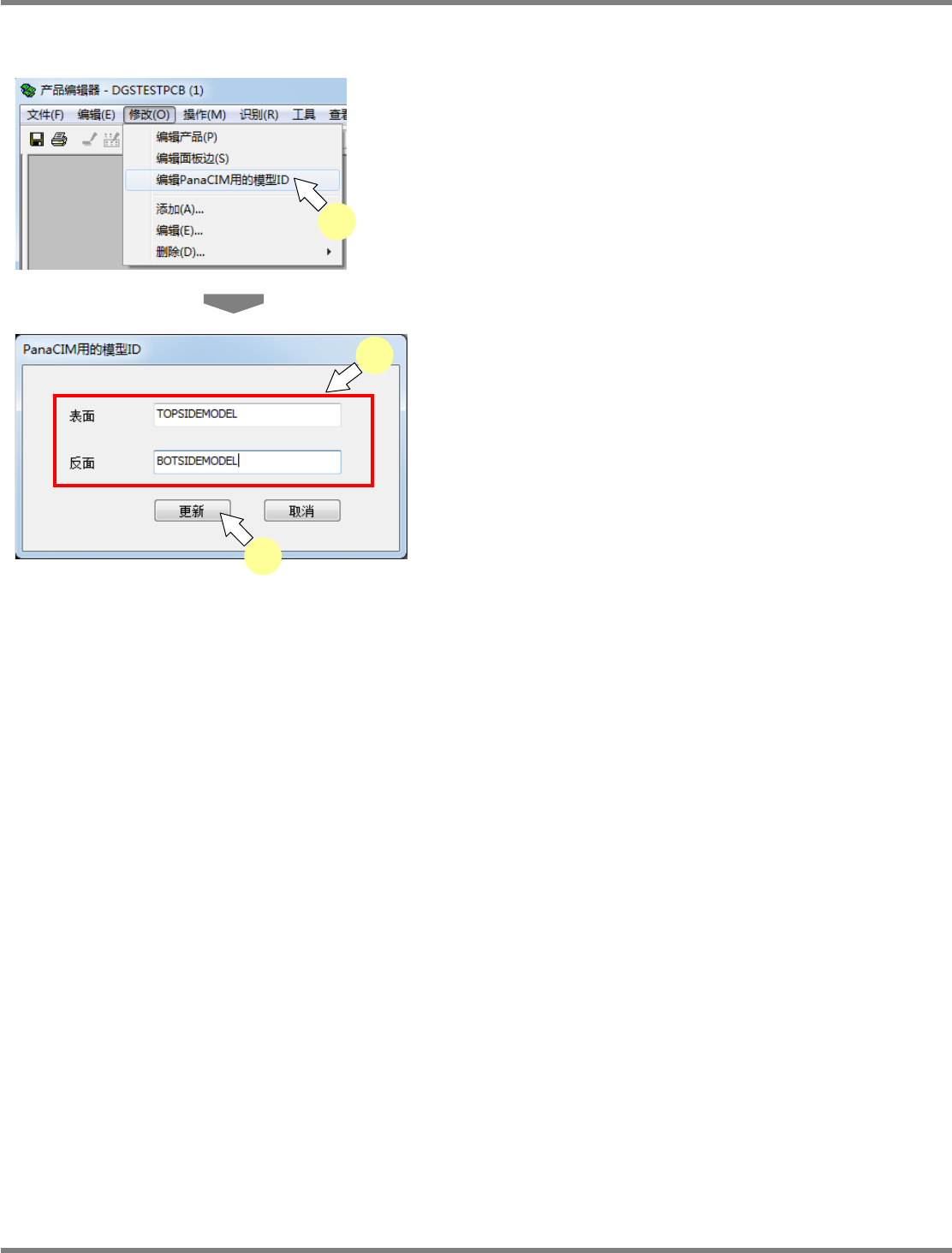

编辑
PanaCIM
用的模型
ID
1
从菜单栏的
[
修改
]
点击
[
编辑
PanaCIM
用的模型
ID]
。
显示出
<PanaCIM
用的模型
ID>
画面。
2
对想要进行设定的面输入模型
ID
。
模型
ID
使用以下的文字进行输入。
・
大写字母
-
_
按照
PanaCIM
的规定。
3
点击
[
更新
]
。
设定了
PanaCIM
用模型
ID
。
Pro
j
ect050801S-37J00
3
2
Project050801S-36J00
1
