NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-210 EJS9AC-MB-05P-25 7 点击 [ 应用 ] 。 8 点击 [ 确定 ] 。 关闭 < 识别 - 弯曲 > 画面。 弯曲测量点将显示在 PCB 编辑器上。 添加基板弯曲测量点 ( 右击菜单 ) 想要在基板上右击后的部位上添加基 板弯曲测 量点时，点击右击菜单 的 [ 添加 ] → [ 基板弯曲 测量点剩余的××点可设置 ] 。 …
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-209

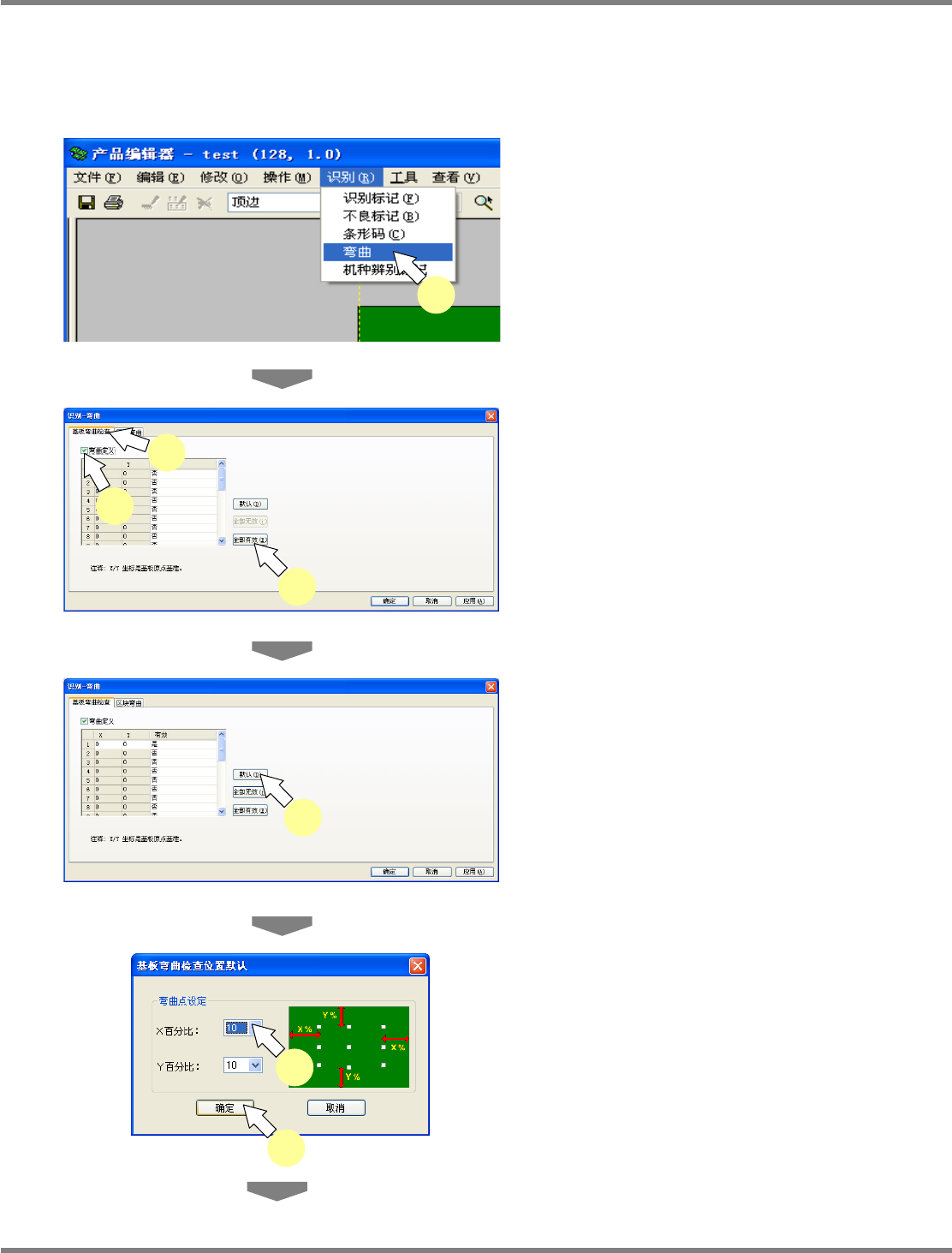

① 基板弯曲计测点的新建
在
<
识别
-
弯曲
>
画面上，可对基板弯曲进行添加或编辑操作。还可在基板上通过右击菜单添加。
添加基板弯曲测量点
(
菜单栏
)
1
选择菜单中的
[
识别
]
[
弯曲
]
。
显示出
<
识别
–
弯曲
>
画面。
2
选择
[
基板弯曲检查
]
选项。
3
在
‘
弯曲定义
’
上打勾。
4
将未使用变更为使用。或者单击
[
全部
有效
]
按钮。
5
需要将弯曲计测点一次性都以默认方
式设定时，点击
[
默认
]
按钮。
显示出
<
基板弯曲检查位置默认
>
画面。
6
相应基板，设定如何配置基板后，点击
[
确定
]
。
用基板长度的百分比输入无需测量基板弯曲的
范围。
弯曲计测点将显示在
<
识别
-
弯曲
>
画面上。
Project050802S-118C00
1
Project050802S-120C00
5
Project050802S-119C00
2
3
4
Project050802S-121C00
6
6
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-210 EJS9AC-MB-05P-25

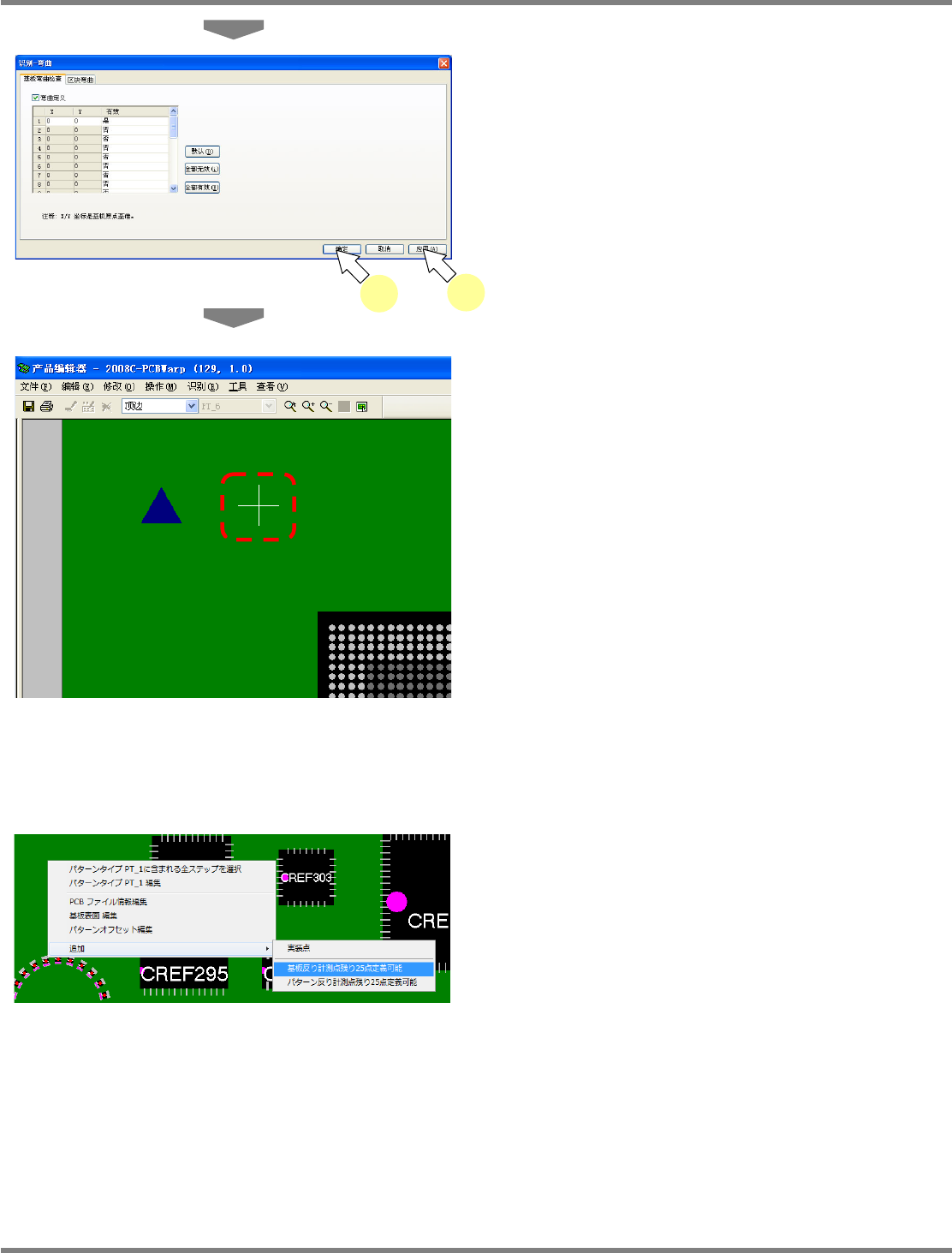

7
点击
[
应用
]
。
8
点击
[
确定
]
。
关闭
<
识别
-
弯曲
>
画面。
弯曲测量点将显示在
PCB
编辑器上。
添加基板弯曲测量点
(
右击菜单
)
想要在基板上右击后的部位上添加基板弯曲测
量点时，点击右击菜单的
[
添加
]
→
[
基板弯曲
测量点剩余的××点可设置
]
。
将在××中显示可进行设定的基板弯曲测量点
数。
在右击后已设定了坐标的状态下，启动
<
识别
-
弯曲
>
画面的
[
基板弯曲
]
选项卡。
Project050802S-122C00
8
7
Project050802S-126C00
Project050802S-152C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-211

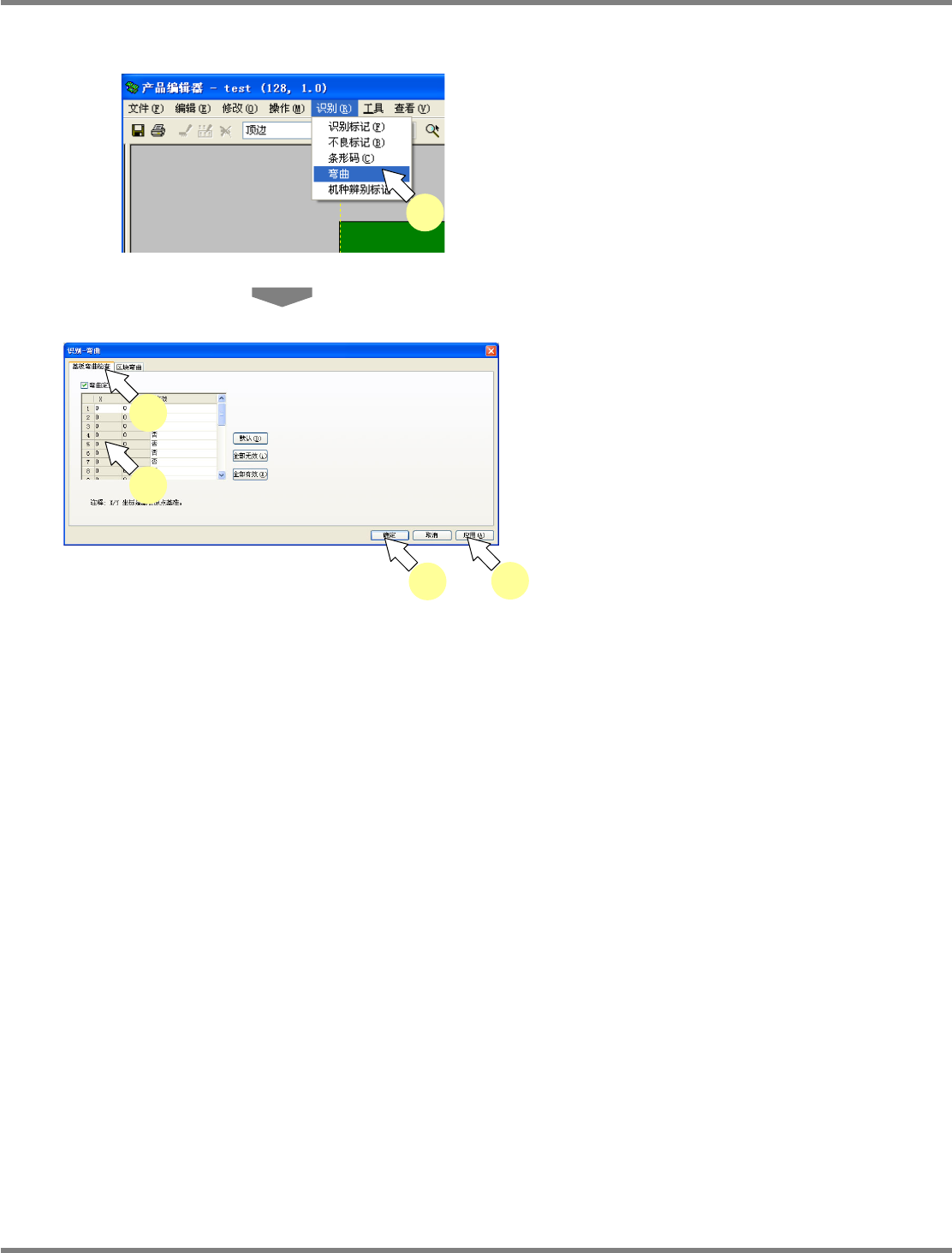

② 基板弯曲计测点的编辑
1
选择菜单的
[
识别
]
[
弯曲
]
。
显示出
<
识别
-
弯曲
>
画面。
2
选择
[
基板弯曲检查
]
选项。
3
选择、编辑需要进行编辑的基板弯曲标
记。
通过变更使用
/
未使用，能够跳过对象弯曲计测
点。
4
点击
[
应用
]
。
5
点击
[
确定
]
。
关闭
<
识别
-
弯曲
>
画面。
基板弯曲标记的变更将反映在
PCB
编辑器上。
Project050802S-118C00
1
Project050802S-122C00
5
2
4
3
