NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-25 Page 5-227 8 点击 [ 确定 ] 。 关闭 < 识别 – 机种辨别标记 > 画面。 在 PCB 编辑画面上方显示机种辨别标记 。 Product050802S-12 0C00 8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-226 EJS9AC-MB-05P-25
① 新建追加机种辨别标记
1
选择菜单栏的
[
识别
]
[
机种辨别标
记
]
。
显示
<
识别
–
机种辨别标记
>
画面。
2
在
‘
机种辨别标记使用
’
的复选框中打
勾。
3
输入各机种标记的
X
、
Y
坐标。
机种辨别标记需要设定为与成对基板相同的坐
标。
4
选择了模板时，从下拉菜单中选择。
机种辨别标记的模板，只能选择不良标记。
5
点击
[
编辑实例
]
。
将显示
<
标志编辑器
>
画面。
・
选择了模板
:
通过所选择模板的不良标记的设定打开。
・
没有选择模板
:
以新建数据打开机种辨别标记设定。机种辨别
标记不具模板，因此在添加机种辨别标记时，
请进行设定。
6
在想要进行编辑的部位上进行必要的
设定。
7
点击
[
确定
]
。
关闭
<
编辑标记
>
画面。
Product050802S-117C00
1
Product050802S-119C01
7
6
Product050802S-118C01
2
3
5
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-227

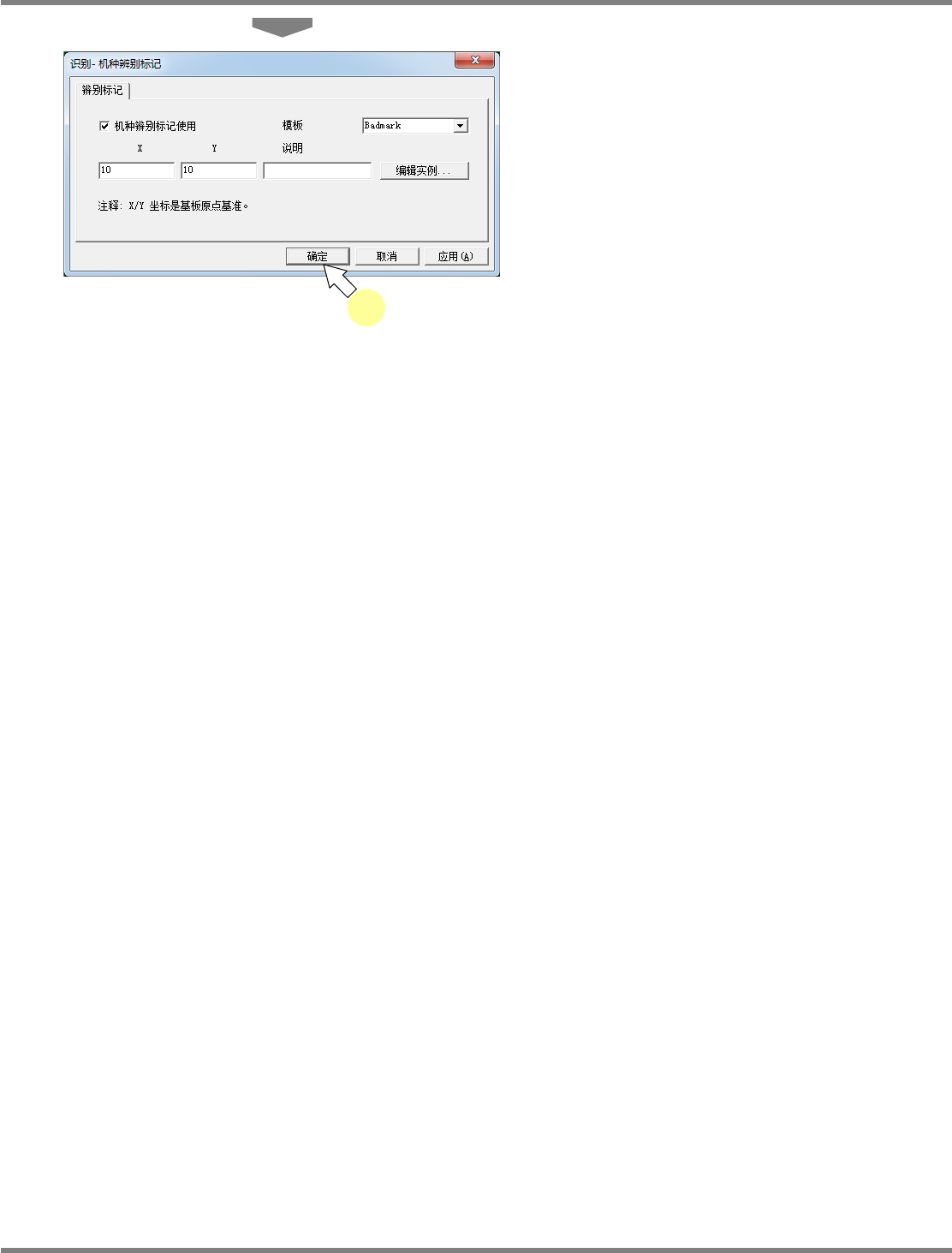

8
点击
[
确定
]
。
关闭
<
识别
–
机种辨别标记
>
画面。
在
PCB
编辑画面上方显示机种辨别标记。
Product050802S-120C00
8
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-228 EJS9AC-MB-05P-25
刷新元件数据
1
选择菜单栏的
[
查看
]
[
刷新元件数
据
]
。
重新描画
PCB
图像的元件数据。
Project050802S-97C03
1
