NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-230 EJS9AC-MB-05P-25
参考的显示
1
选择菜单栏的
[
查看
]
[
参考
]
，然后选
择附加到元件图像中的
(
参考
/
元件
)
编号。
在元件图像里显示出所选择的
(
参考
/
元件
)
编
号。
Project050802S-98C03
1
Project050802S-99C02
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-231

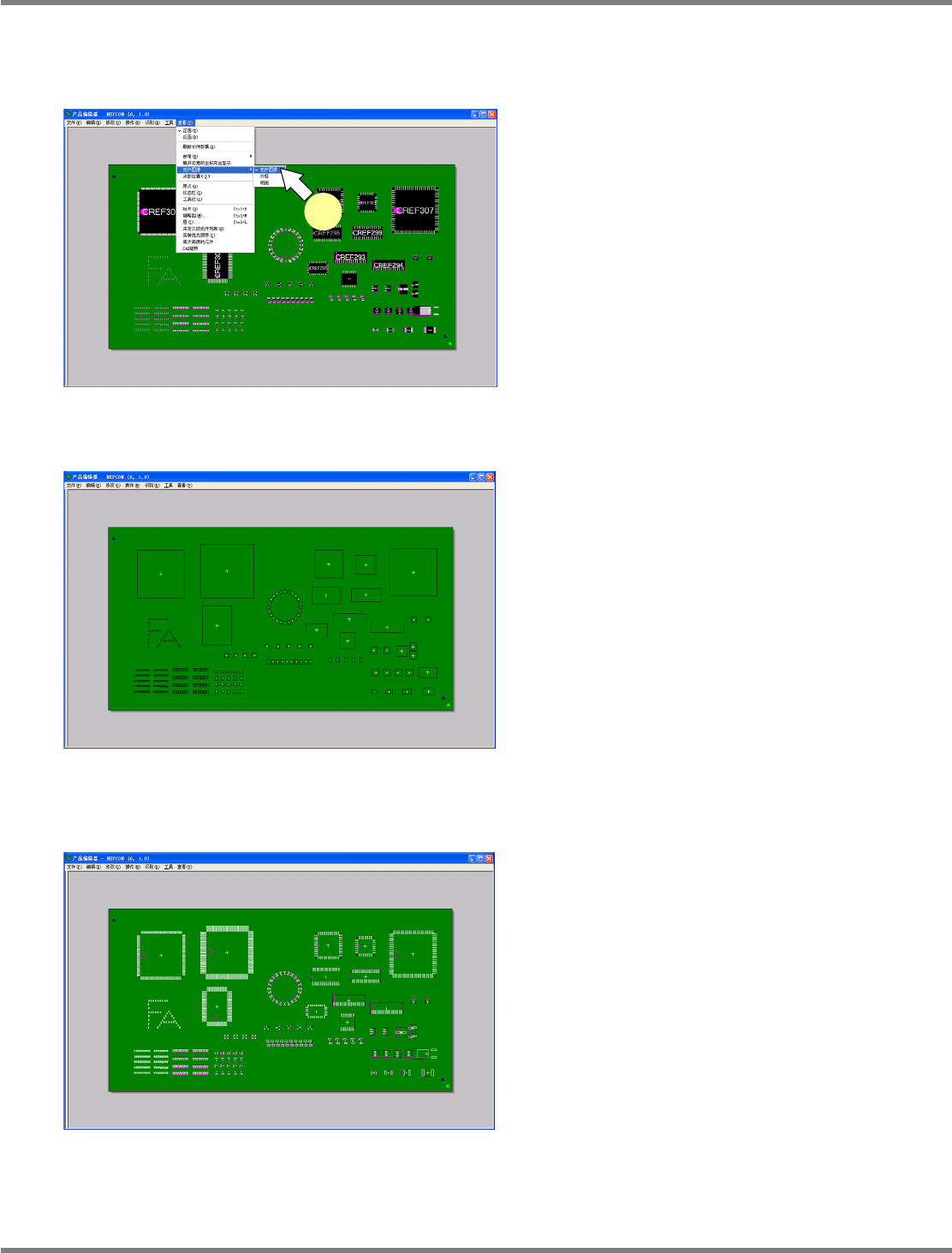

元件图像
可按照元件图像、外框、明细分别显示元件图像。
1
选择菜单栏的
[
查看
]
[
元件图像
]
后，
勾选
[
元件图像
]
、
[
外框
]
、
[
明细
]
中的某
一项。
初次启动时，
PCB
编辑器的
[
元件图像
]
默认勾
选
[
元件图像
]
。
即会按照所选择的显示方法显示元件。
以
[
外框
]
显示元件
以
[
明细
]
显示元件
Project050802S-101C03
1
Project050802S-128C00
Project050802S-129C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-232 EJS9AC-MB-05P-25
第
1
引脚位置的显示
显示实装点的第
1
引脚的位置。第
1
引脚将通过极性标记的位置、引脚的种类等计算。详细内容，
请参照
‘5.10.4
第
1
引脚位置计算判定一览
’
。
1
选择菜单栏的
[
显示
]
[
第
1
引脚
]
。
设为实装点的第
1
销将以橘黄色的圆显示。
2
通过显示的第
1
销位置确认实装点坐
标、角度等。
第
1
销的衬垫将作为图层而显示。
(
‘5.8.2
基板编辑
■图层的显示
’)
Project050802S-151C00
Project050802S-150C00
