NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-25 Page 5-233 点胶位置 1 选择菜单栏的 [ 查看 ] [ 点胶位置 ] 。 显示出点胶位置。 在已经设定了点胶选项的元件上，点 胶点将显 示如下。 红色 : 贴装前 蓝色 : 贴装后 Project050802S-1 02C02 1 Pro j ect050802S-103C 02 Project050802S-1 18C02
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-232 EJS9AC-MB-05P-25
第
1

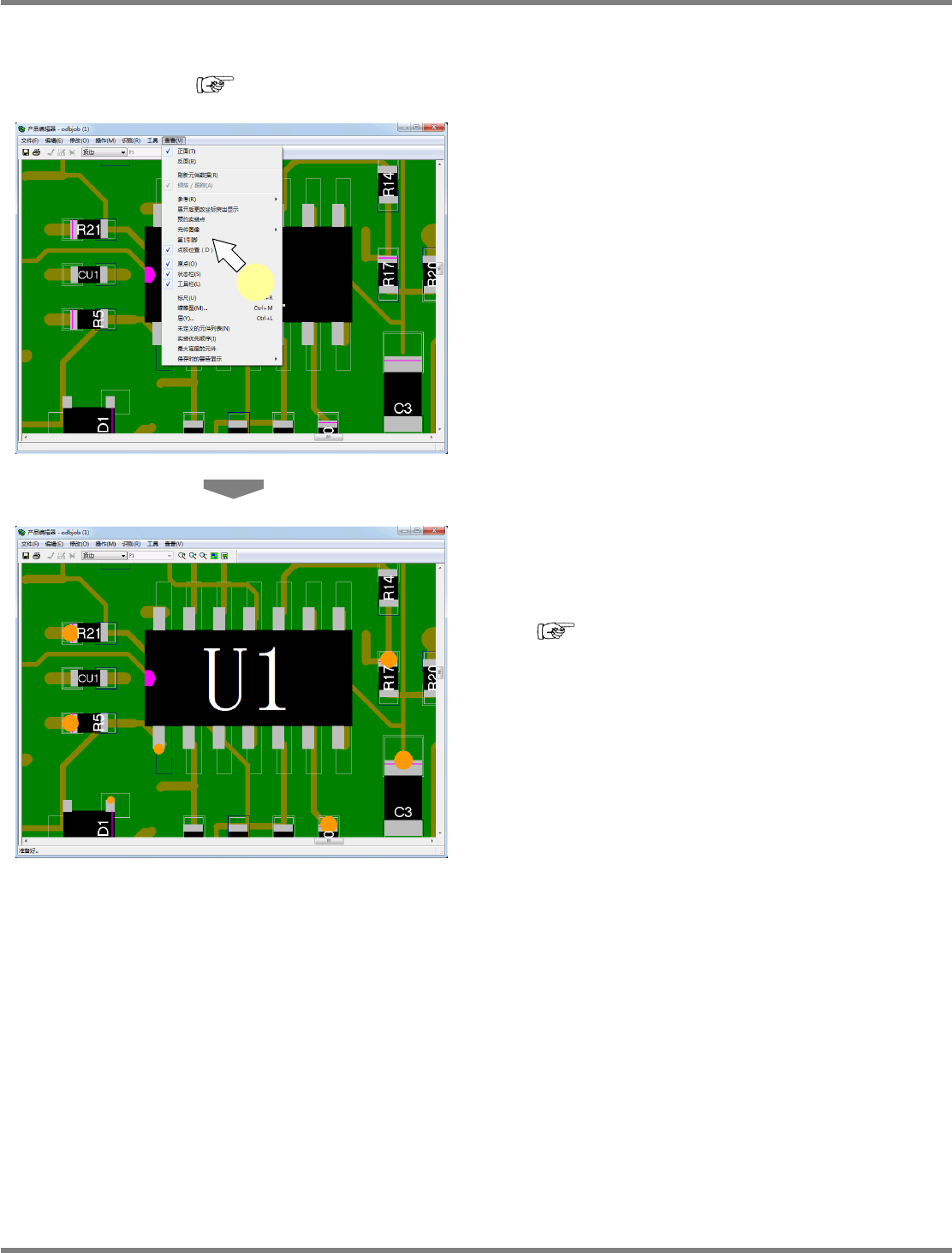

引脚位置的显示
显示实装点的第
1
引脚的位置。第
1
引脚将通过极性标记的位置、引脚的种类等计算。详细内容，
请参照
‘5.10.4
第
1
引脚位置计算判定一览
’
。
1
选择菜单栏的
[
显示
]
[
第
1
引脚
]
。
设为实装点的第
1
销将以橘黄色的圆显示。
2
通过显示的第
1
销位置确认实装点坐
标、角度等。
第
1
销的衬垫将作为图层而显示。
(
‘5.8.2
基板编辑
■图层的显示
’)
Project050802S-151C00
Project050802S-150C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-233

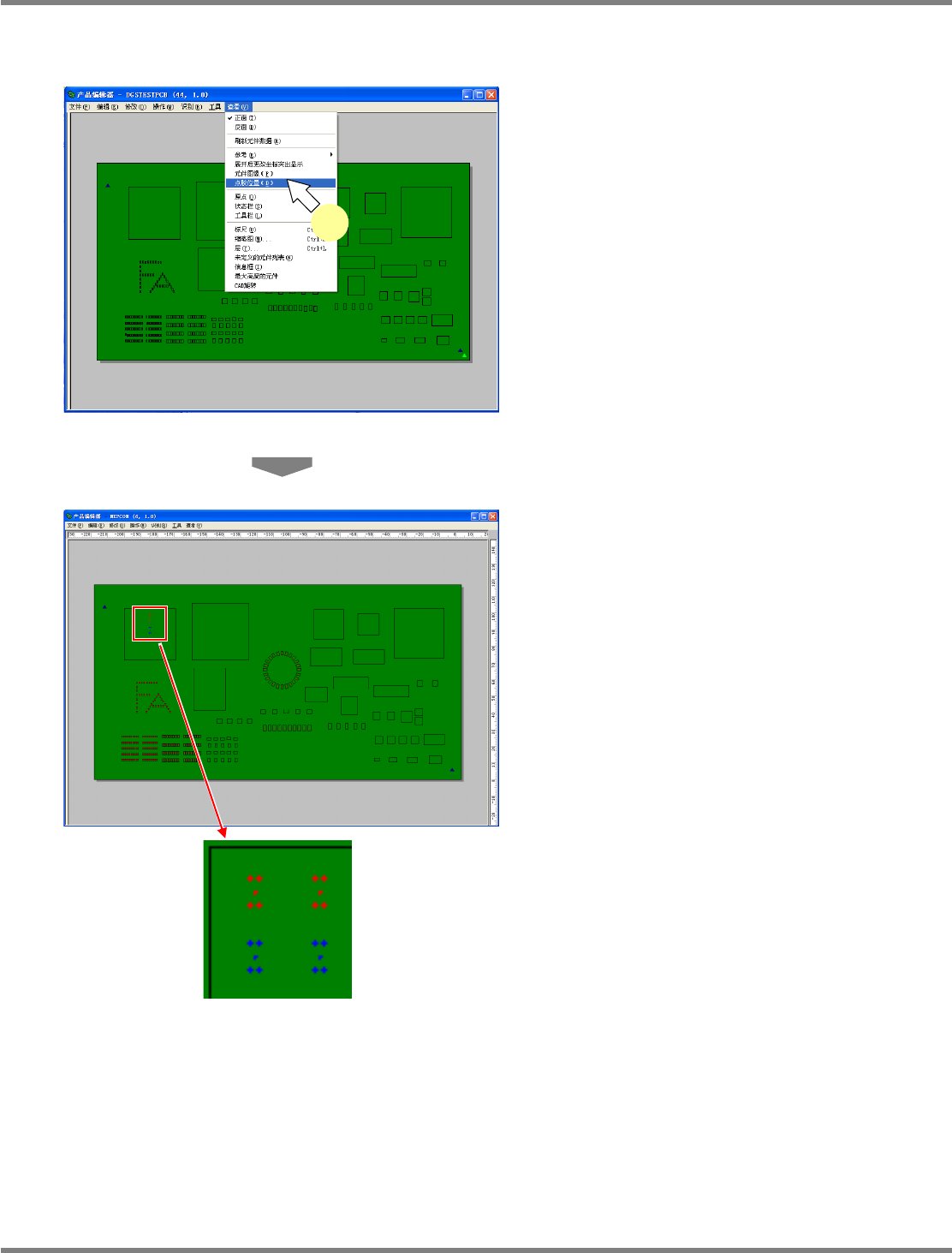

点胶位置
1
选择菜单栏的
[
查看
]
[
点胶位置
]
。
显示出点胶位置。
在已经设定了点胶选项的元件上，点胶点将显
示如下。
红色
:
贴装前
蓝色
:
贴装后
Project050802S-102C02
1
Pro
j
ect050802S-103C02
Project050802S-118C02
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-234 EJS9AC-MB-05P-25

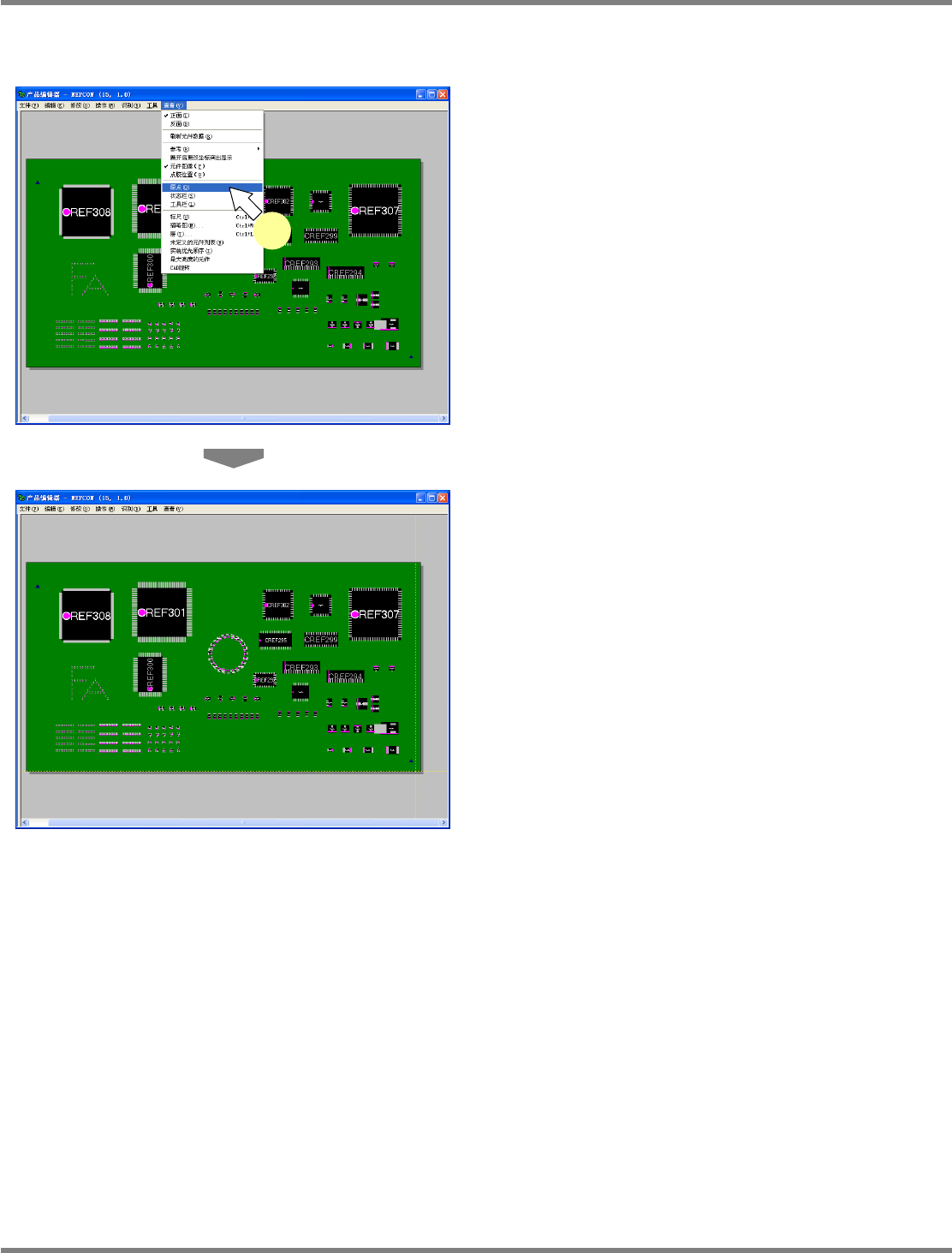

原点的显示
1
选择菜单栏的
[
查看
]
[
原点
]
。
显示出基板的原点、
X
轴、
Y
轴。
Project050802S-100C02
1
Project050802S-101C02
