NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-242 EJS9AC-MB-05P-25 5.8.3 添加实装点 在 < 贴装点属性 > 画面上，进行实装点的添加和编辑。 还可在基板上右击后，从右击菜单中 添加。 添加实装点 ( 菜单栏 ) 1 选择菜单栏的 [ 修改 ] [ 添加 ] [ 贴装 点 ] 。 将会显示 < 贴装点属性 > 画面。 2 设定与实装点有关的信息。 3 点击…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-241
PCB
文件信息的编辑
1
选择菜单栏的
[
修改
]
[
编辑产品
]
，或
者鼠标光标位于基板上时在右击菜单
中选择
[
编辑产品
]
。
显示出
<
产品信息
>
画面。
2
在
‘
条形码
’
栏里输入值。
3
在
‘
注释
’
栏里输入注释。
4
点击
[
确定
]
。
PCB
文件信息设定项目
项目
说明
‘
条形码
’
设定识别基板所需的条形码信息。
‘
注释
’
设定注释。
所设定的注释被显示在产品管理的
‘
详细
’
栏里。
Project050802S-115C00
1
Project050802S-116C02
2
4
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-242 EJS9AC-MB-05P-25

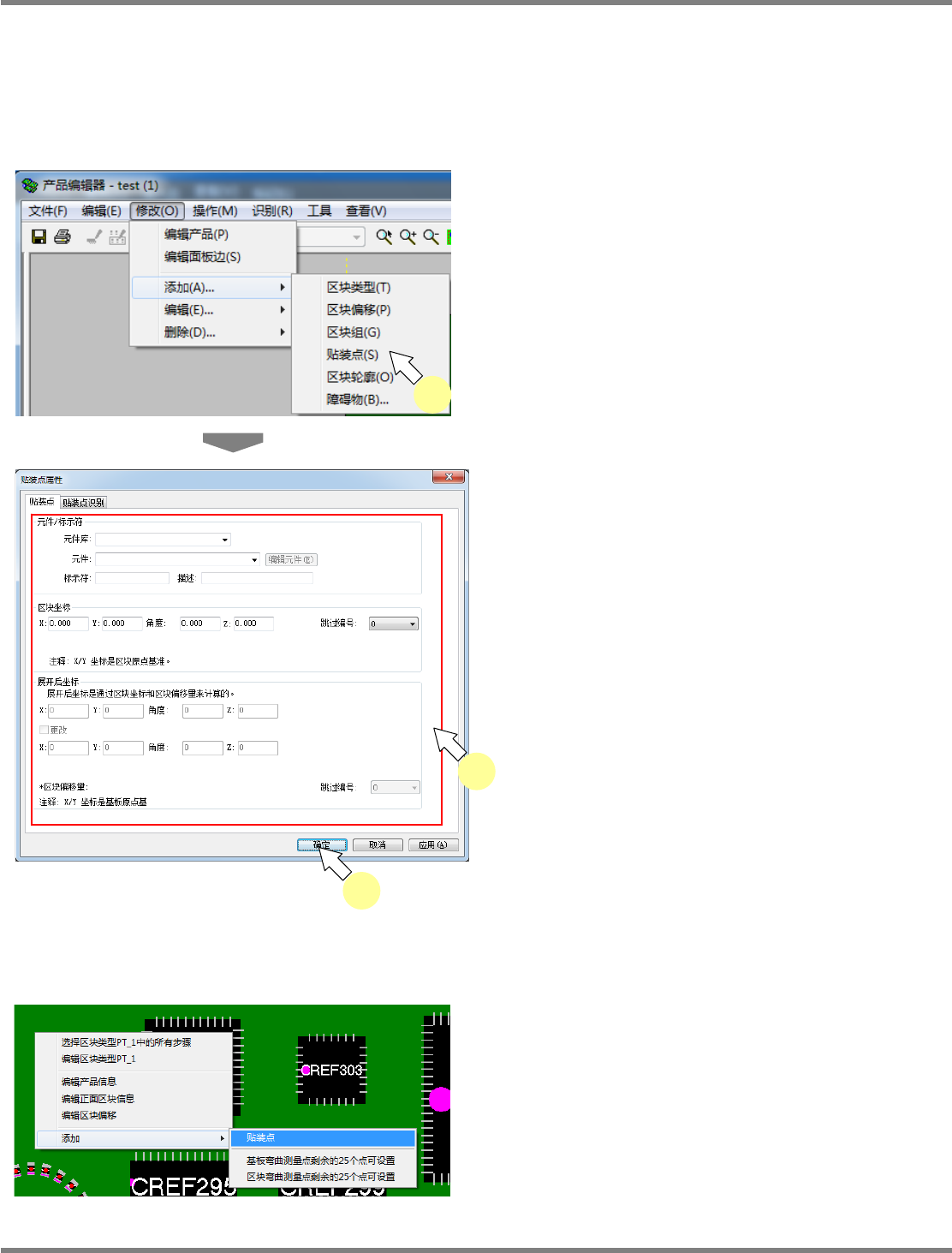

5.8.3
添加实装点
在
<
贴装点属性
>
画面上，进行实装点的添加和编辑。
还可在基板上右击后，从右击菜单中添加。
添加实装点
(
菜单栏
)
1
选择菜单栏的
[
修改
]
[
添加
]
[
贴装
点
]
。
将会显示
<
贴装点属性
>
画面。
2
设定与实装点有关的信息。
3
点击
[
确定
]
。
添加实装点
(
右击菜单
)
想要在基板上右击后的部位上添加贴装点时，
点击右击菜单的
[
添加
]
→
[
贴装点
]
。
将在右击后设定了坐标的状态下启动
<
贴装点
编缉
>
画面。
Project050803S-01C03
1
Project050803S-06C00
Project050803S-05C05
3
2
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-243

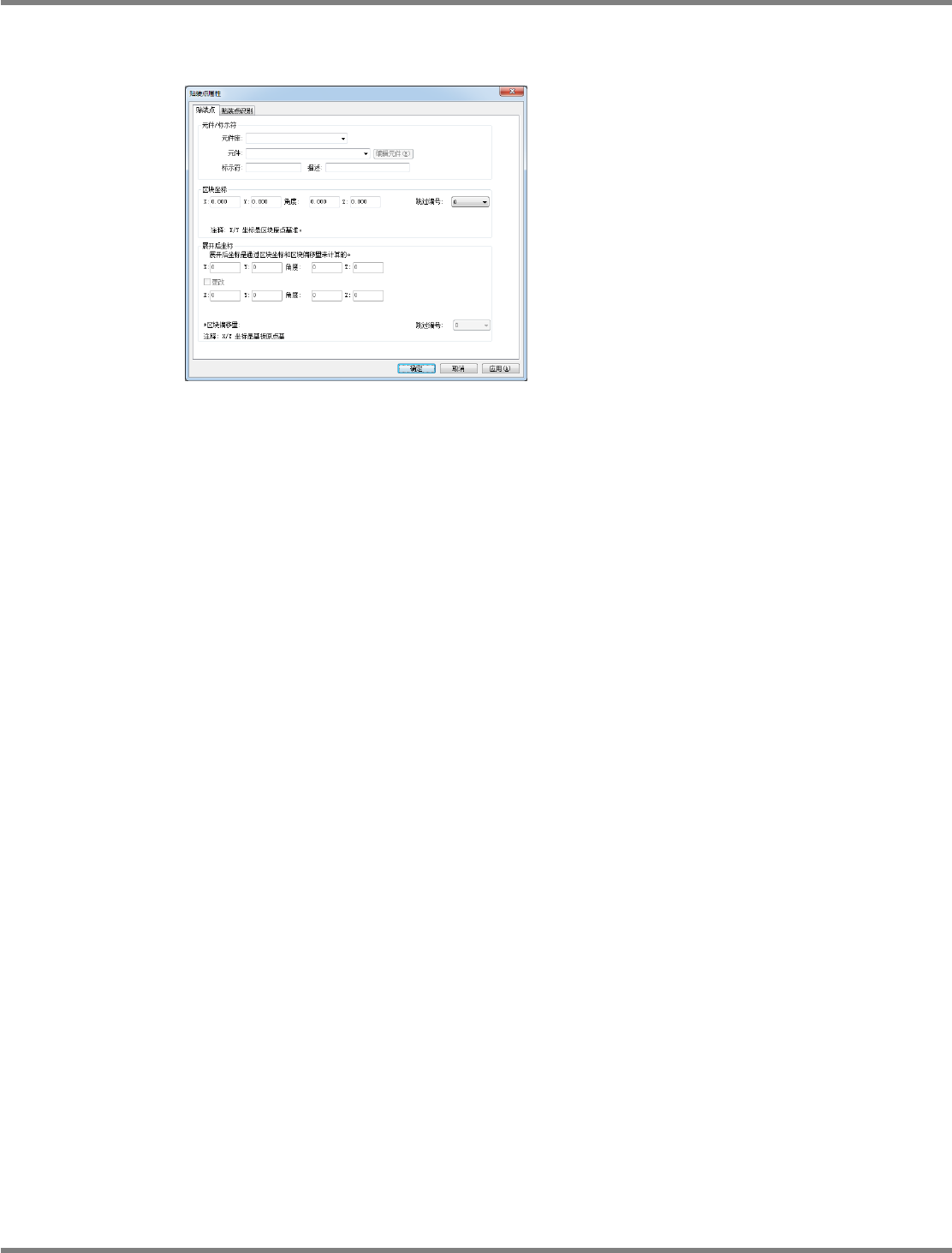

① 贴装点标签
在
‘
贴装点
’
标签上设定实装点的信息。
Project050803S-05C05
