NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-250 EJS9AC-MB-05P-25 关于设定了插入间距的贴装点的显示 设定了插入间距的贴装点的示意图如 下所示， 将按照以下条件显示 在 PCB 编辑器上。 在显示之际 存在以下的限制。 需要插件机的固有信息 - 引线直径的设定。 横向编带将被作为异形元件而使用， 因此形状选项请只设为模具 形状。 插入孔示意图的显示例 ( 通常元件 ) 插入孔间距
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-249
項目
説明
‘
展开后坐标
’
‘X’
显示区块偏移量的
X
坐标。
‘Y’
显示区块偏移量的
Y
坐标。
‘
指定更改
’
显示
X
、
Y
坐标用户是否发生了变更。
‘X’
显示区块偏移量的
X
坐标。
‘Y’
显示区块偏移量的
Y
坐标。
‘
有效
’
显示在区块坐标下所指定的是
/
否。
④ 插入间距
在横向编带下，引线长度可变，因此能够对每个贴装点设定插入孔间距和插入孔间距补偿。
设定项目
项目
说明
区块坐标
‘
插入孔间距
’
以贴装点中心为基准的插入孔间距。
展开后坐标
‘
更改
’
以展开后坐标变更时，勾选这个项目。
‘
插入孔间距
’
以贴装点中心为基准的插入孔间距。
‘
插入孔间距补偿
’
插入孔间距的补偿量。
在需要对每个贴装位置进行调整时设定这个项目，如果无需调整
则设为
0
。
Project050803S-07C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-250 EJS9AC-MB-05P-25
关于设定了插入间距的贴装点的显示
设定了插入间距的贴装点的示意图如下所示，将按照以下条件显示在
PCB
编辑器上。在显示之际
存在以下的限制。
需要插件机的固有信息
-
引线直径的设定。
横向编带将被作为异形元件而使用，因此形状选项请只设为模具形状。
插入孔示意图的显示例
(
通常元件
)
插入孔间距
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-251

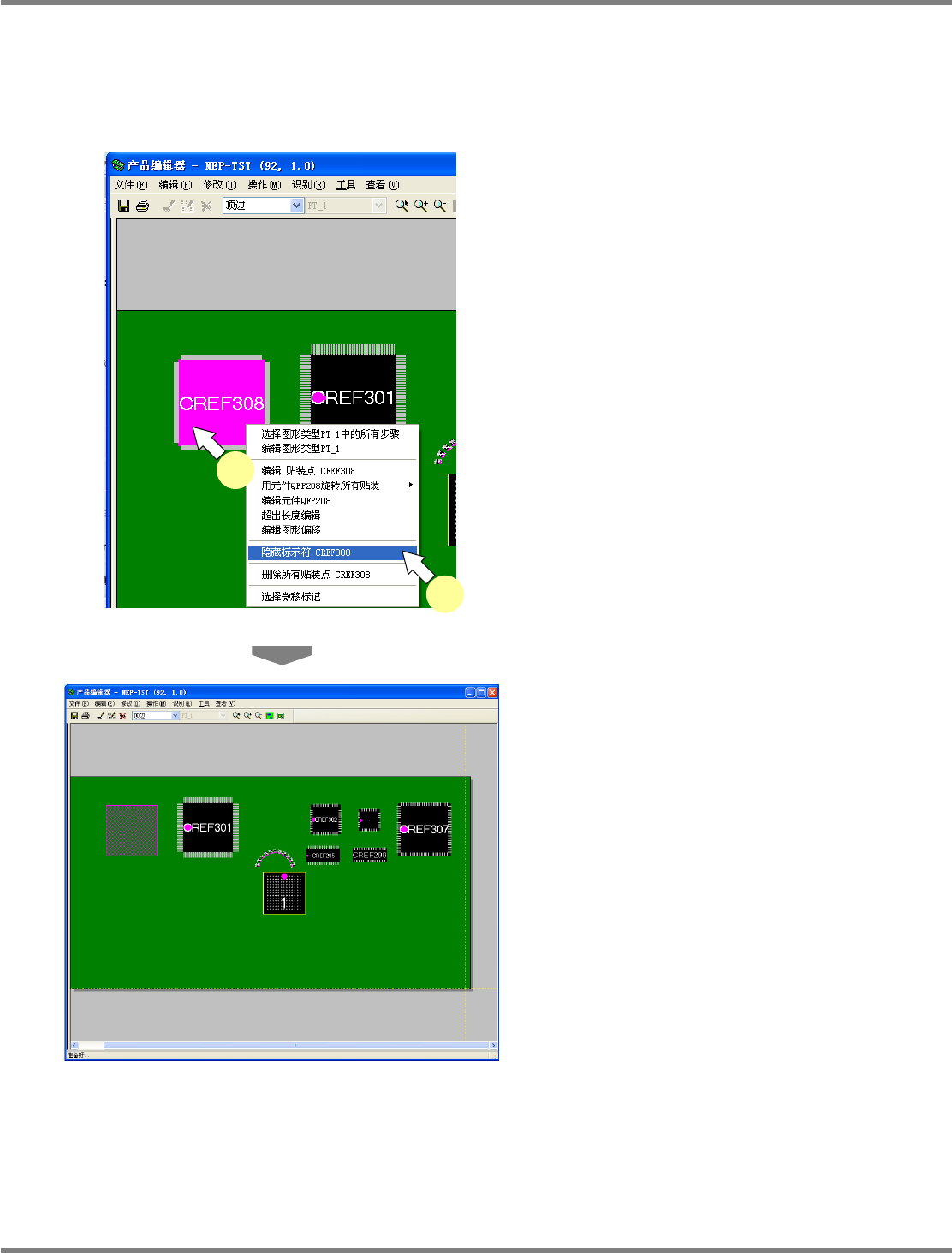

5.8.4
实装点的编辑
在
<
产品编辑器
>
画面上设定有关编辑实装点的信息。
不显示
/
显示元件
1
从
PCB
编辑器的
PCB
意象图中，选择
需要隐藏的基准编号步骤。
2
在所选择的元件上，从右击菜单中选择
[
隐藏标示符
XXXX]
。
在隐藏了元件的状态下，针对这个元件执行步
骤
1
、
2
，将显示隐藏的元件。
Project050804S-02C02
Project050804S-01C02
2
1
