NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-25 Page 5-251 5.8.4 实装点的编辑 在 < 产品编辑器 > 画面上设定有关编辑实装点的信息。 不显示 / 显示元件 1 从 PCB 编辑器的 PCB 意象图中， 选择 需要隐藏的基准编号步骤。 2 在所选择的元件上， 从右击菜单中选择 [ 隐藏标示符 XXXX] 。 在隐藏了元件的状态下，针对这个元 件执行步 骤 1 、 2…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-250 EJS9AC-MB-05P-25
关于设定了插入间距的贴装点的显示
设定了插入间距的贴装点的示意图如下所示，将按照以下条件显示在
PCB
编辑器上。在显示之际
存在以下的限制。
需要插件机的固有信息
-
引线直径的设定。
横向编带将被作为异形元件而使用，因此形状选项请只设为模具形状。
插入孔示意图的显示例
(
通常元件
)
插入孔间距
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-251
5.8.4
实装点的编辑
在
<
产品编辑器
>
画面上设定有关编辑实装点的信息。
不显示
/
显示元件
1
从
PCB
编辑器的
PCB
意象图中，选择
需要隐藏的基准编号步骤。
2
在所选择的元件上，从右击菜单中选择
[
隐藏标示符
XXXX]
。
在隐藏了元件的状态下，针对这个元件执行步
骤
1
、
2
，将显示隐藏的元件。
Project050804S-02C02
Project050804S-01C02
2
1
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-252 EJS9AC-MB-05P-25

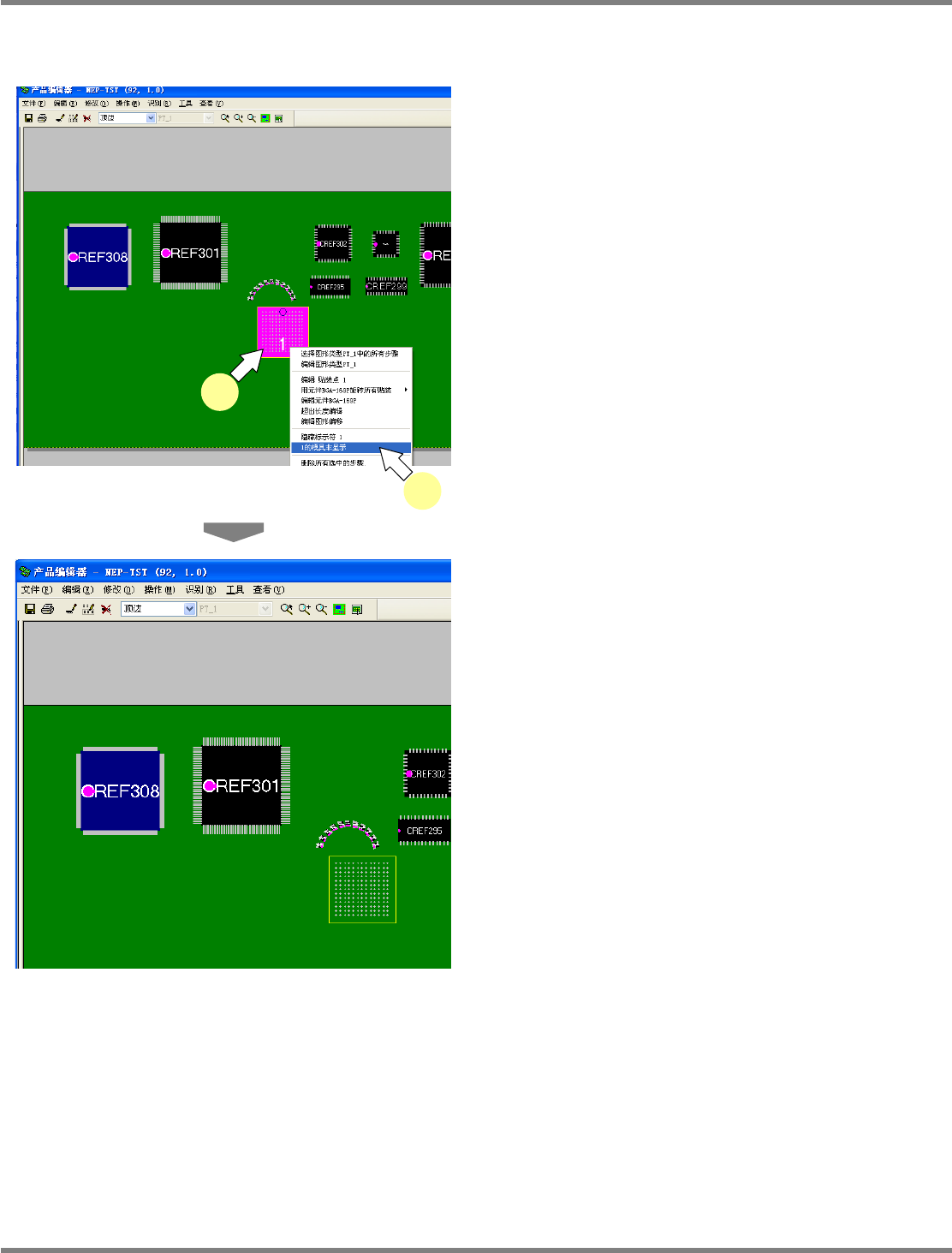

不显示
/
显示
BGA
元件的模具
1
从
PCB
编辑器的
PCB
意象图中，选择
需要隐藏的
BGA
元件。
2
在所选择的元件上，从右击菜单中选择
[XXXX
的模具非显示
]
。
在隐藏了
BGA
元件模具部的状态下，针对这个
元件执行步骤
1
、
2
，将显示隐藏的模具。
Project050804S-39C01
Project050804S-38C01
1
2
