NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-256 EJS9AC-MB-05P-25 显示没有设定电路编号的贴装点时 1 点击元件 / 标示符的 ‘ 元件库 ’ 的下拉菜 单。 2 从列表中选择最下行的空白。 3 点击 [ 确定 ] 。 元件库和元件将显示为空白。 我们将元件显示为空白的贴装点称为 预约实装 点。 预约实装点的注意事项 • 不显示在产品编辑器的基板示意图和 贴装点 列表中。 • 设备无法…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-255

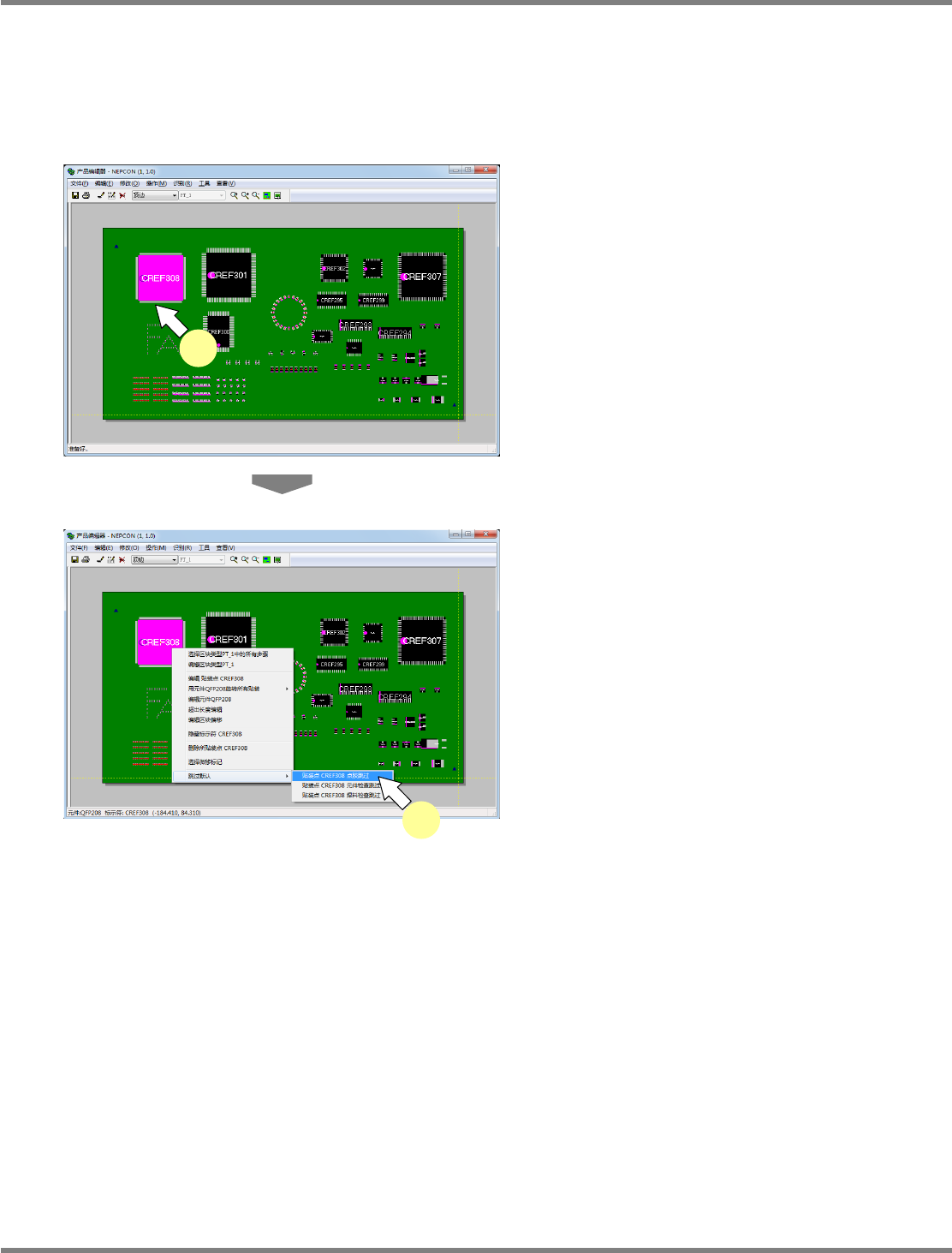

贴装点跳过设定
在贴装点上存在点胶数据或检查数据时，可进行各种跳过设定。
使用本功能在
PCB
上对跳过进行设定，即可在编制数据或编制项目之际，以及在通过数据编辑器
添加基板之际自动执行跳过设定，因此无需对每个项目都进行跳过设定。
1
选择想要设定跳过的贴装点。
2
在选择的元件上右击，然后从
[
跳过默
认
]
中选择想要设定的跳过设定。
Project050804S-47C00
1
Project050804S-48C00
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-256 EJS9AC-MB-05P-25

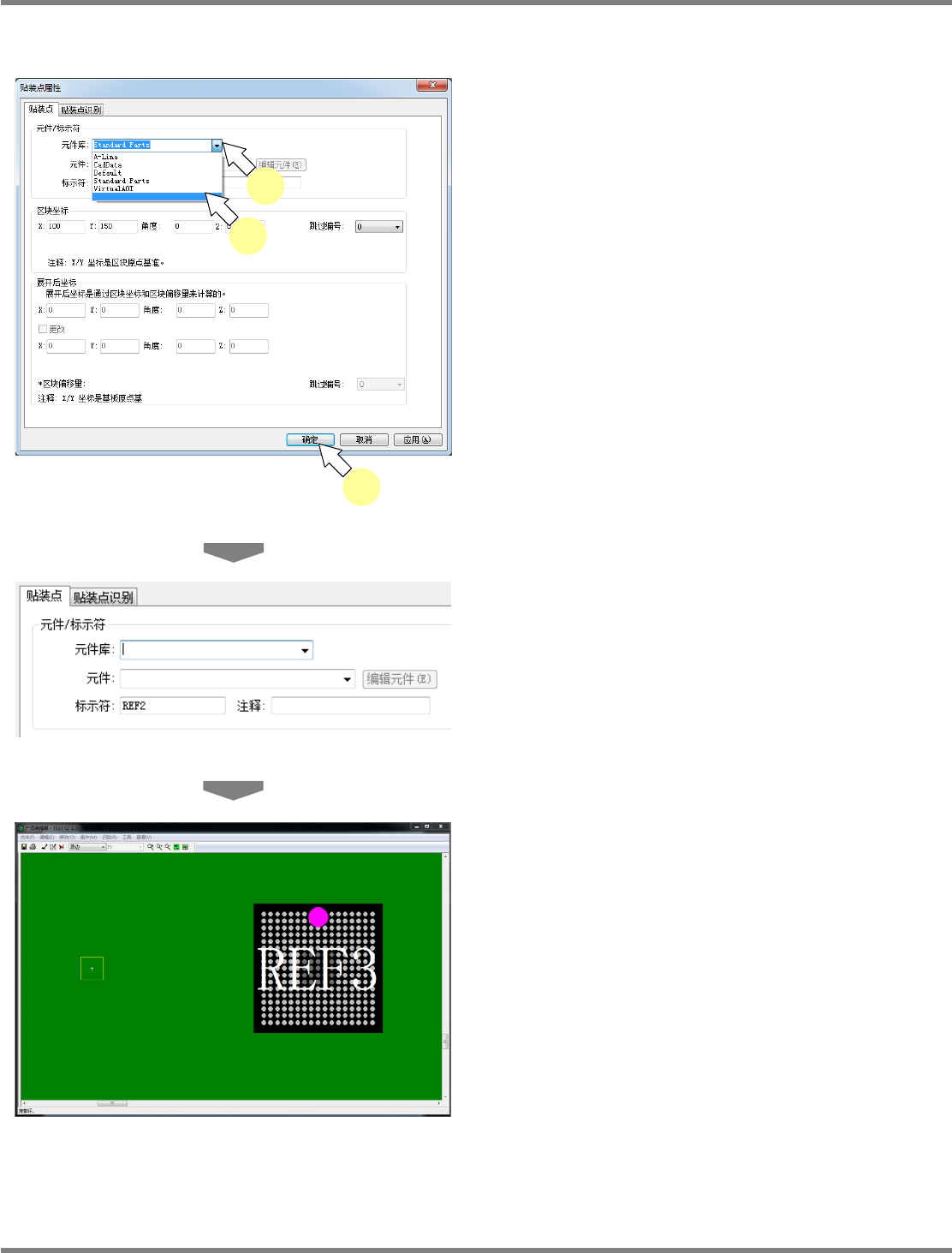

显示没有设定电路编号的贴装点时
1
点击元件
/
标示符的
‘
元件库
’
的下拉菜
单。
2
从列表中选择最下行的空白。
3
点击
[
确定
]
。
元件库和元件将显示为空白。
我们将元件显示为空白的贴装点称为预约实装
点。
预约实装点的注意事项
•
不显示在产品编辑器的基板示意图和贴装点
列表中。
•
设备无法处理预约实装点，因此预约实装点事
先通过
LNB
执行删除后再交给设备。
•
在向
SD
导出时，预约实装点也将被删除。
•
在贴装优先顺序下，包含预约实装点都可进行
设定。
•
在通过
PCB
编辑器的贴装点执行搜索时，可
通过标示符搜索。
•
在预约实装点中不包含
PCB
一览
/
数据编制一
览
/PPD
管理的点数。
在
PCB
示意图上，以
+
标记显示预约实装点。
Pro
j
ect050819S-01C00
Project050819S-02C00
Project050804S-05C01
1
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-257

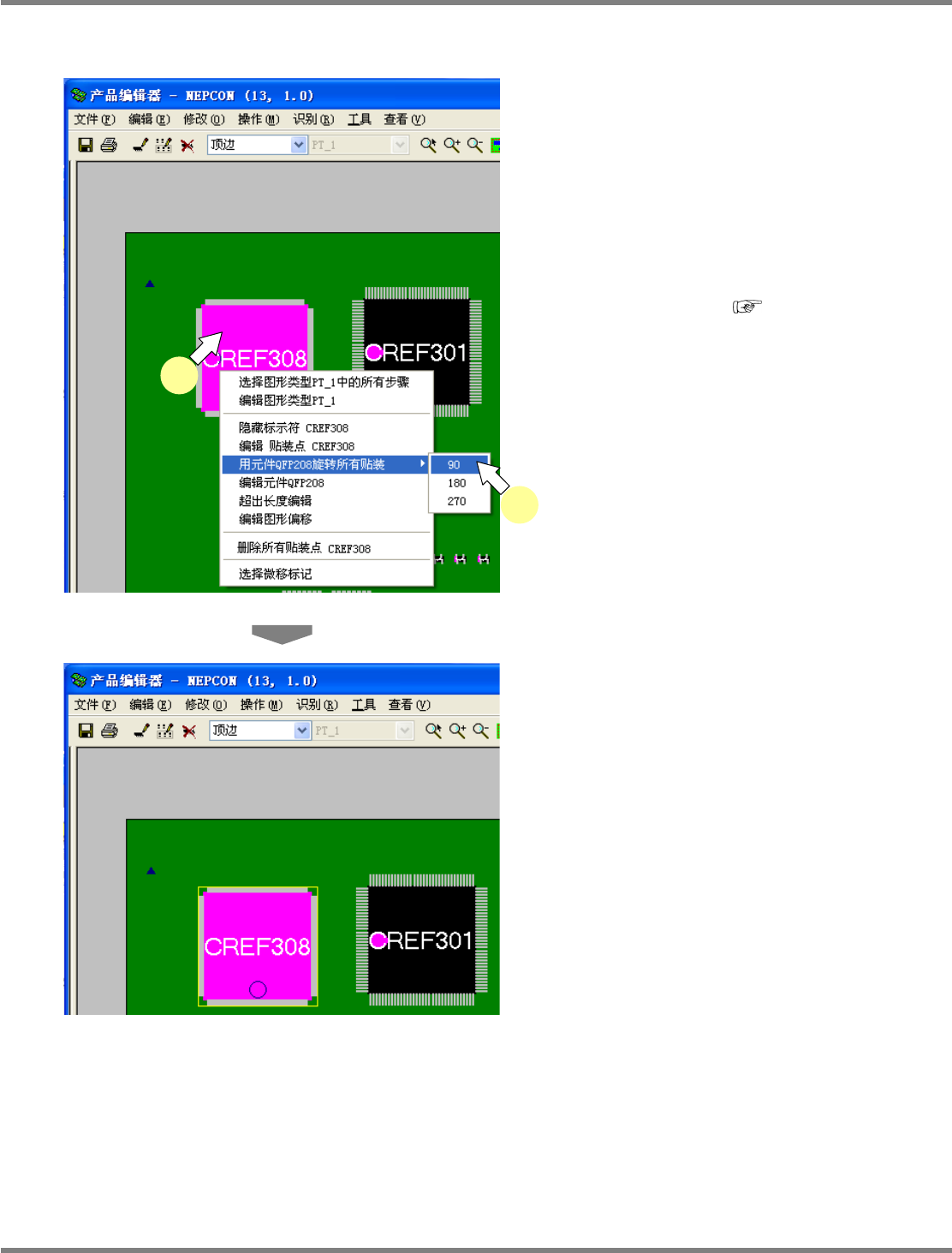

旋转使用元件的所有实装点
1
在
PCB
编辑器的
PCB
图像中选择要使
实装点旋转的元件。
2
选择
<
贴装点属性
>
画面的贴装点标签
中的
‘
旋转
’
，或者在所选元件上弹出右
击菜单，选择
[
用元件
XXXX
旋转所有
贴装
]
，设定要旋转的角度。
<
贴装点属性
>
画面
:
‘5.8.4
实装点的编辑
’
‘
实装点的编辑
’
所选择的实装点只进行指定角度的旋转。
Project050804S-09C03
2
1
Project050804S-10C02
