NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-284 EJS9AC-MB-05P-25 区块类型标签 在区块类型标签上设定参照号和注释 。 设定项目 项目 说明 ‘ 标志符 ’ 该区块类型的标示符。 ‘ 注释 ’ 对于本区块类型的注释。 Project050806S-0 6C01
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-283

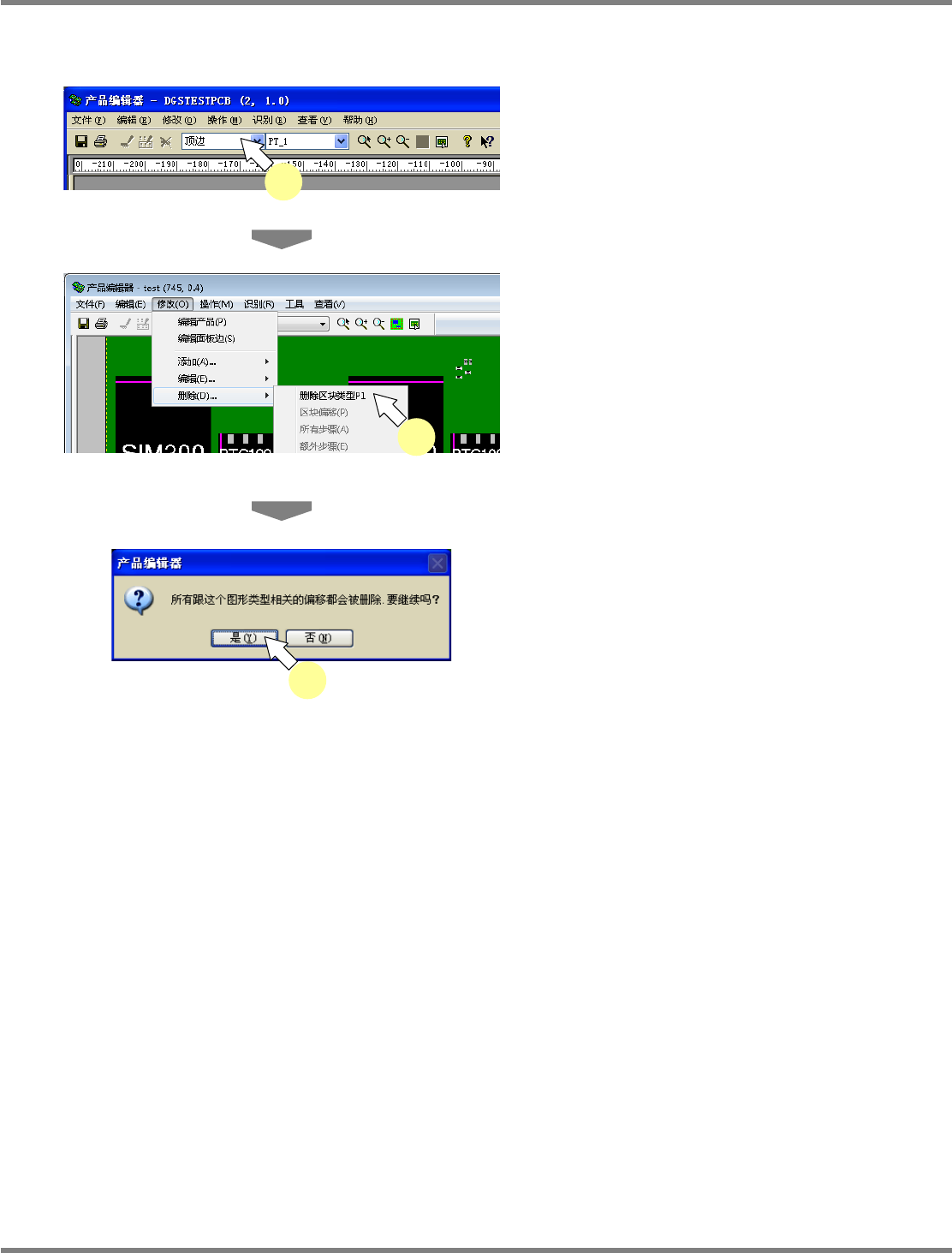

区块类型的删除
1
选择基板的表里。
2
选择菜单栏的
[
修改
]
[
删除
]
[
删除
区块类型
PT_1]
。
显示出确认对话框。
3
点击
[
确定
]
。
Project050806S-07C00
1
Project050806S-09C00
3
Project050806S-08C01
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-284 EJS9AC-MB-05P-25

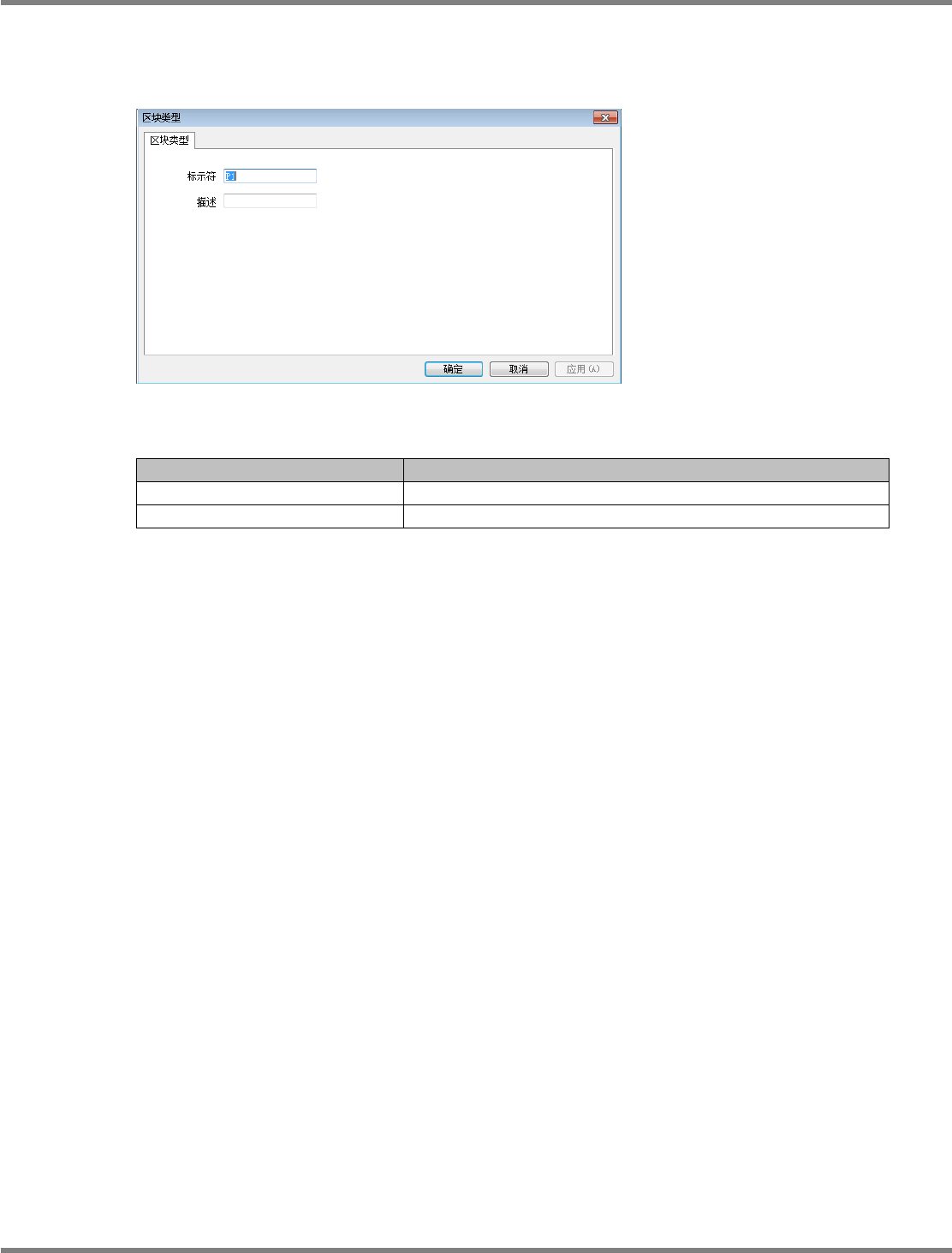

区块类型标签
在区块类型标签上设定参照号和注释。
设定项目
项目
说明
‘
标志符
’
该区块类型的标示符。
‘
注释
’
对于本区块类型的注释。
Project050806S-06C01
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-285
5.8.7
区块偏移量
区块偏移量表面画面
在区块偏移量画面上设定各区块的偏移量信息。
偏移量是记述将基本区块装配在基板时的位置和角度。
设定项目
项目
说明
‘
区块类型
’
选择要变更的区块类型。
‘
区块
’
向登录的区块偏移分配单值的号码。
‘X’
显示区块的
X
坐标。
‘Y’
显示区块的
Y
坐标。
‘
旋转
’
显示区块的角度。
‘
标示符
’
显示偏移的参考编号。
‘
注释
’
显示关于偏移的说明。
‘
区块组
’
显示区块组的名称。
Project050807S-01C05
