NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-306 EJS9AC-MB-05P-25 ② 区块组不良标记标签 通过区块组不良标记标签对区块组不 良标记进行定义。 设定项目 项目 说明 ‘ 组名 ’ 区块组的组名称。 识别标记与不良标记共享本名称。 ‘ 不良标记定义 ’ 使用区块组不良标记的情况下要打勾 。 ‘X’ 设定区块组不良标记的 X 坐标。 ‘Y’ 设定区块组不良标记的 Y 坐标。 ‘ 注释 ’ 输入与区块组…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-305

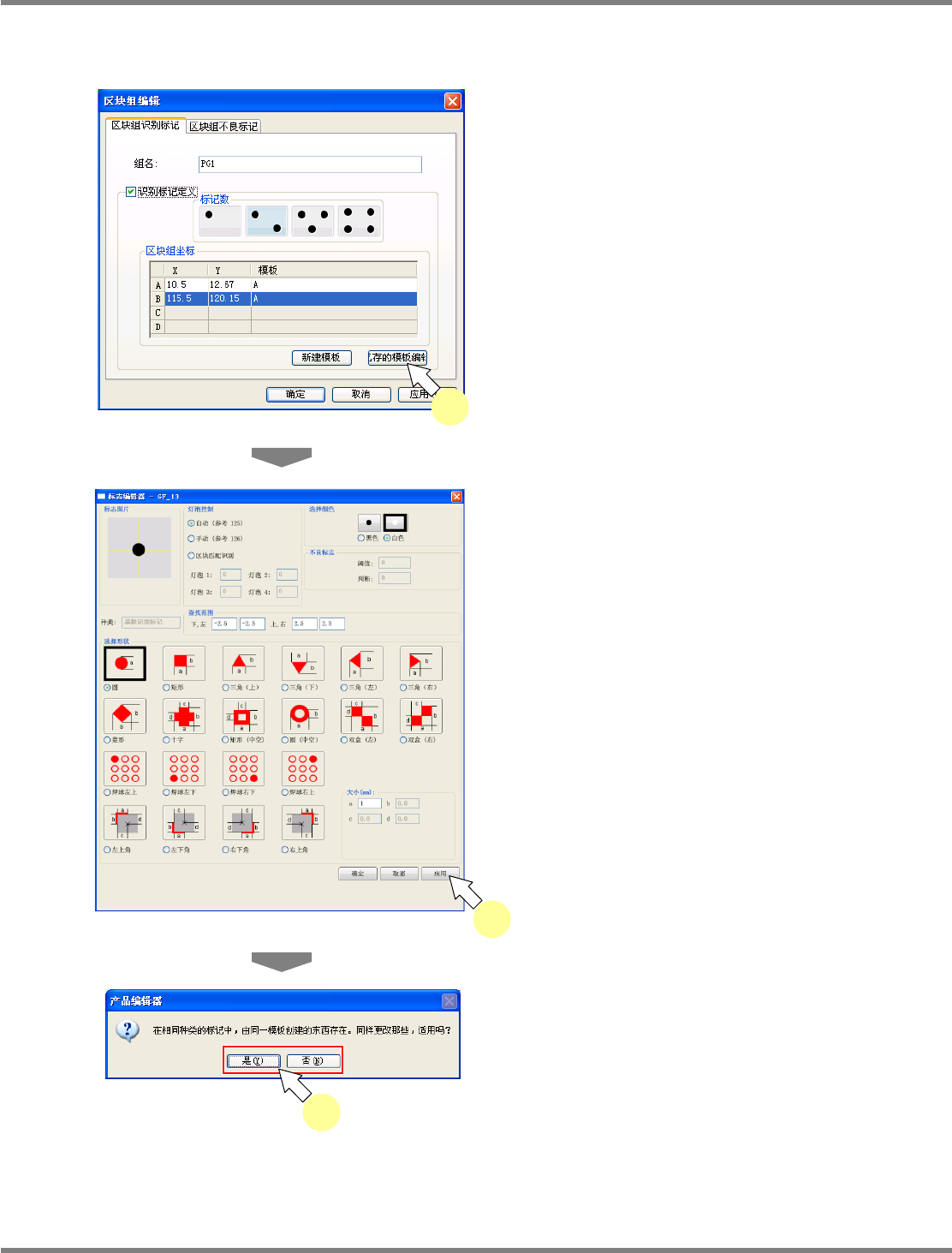

当存在使用相同模板的标记时
当使用相同模板时，将在编辑之际显示变更到其他模板的确认对话框。
1
点击
[
既存的模板编辑
]
。
2
对需要进行编辑的部位执行所需的设
定后，点击
[
应用
]
。
如果这时使用了相同的模板，将显示确认对话
框。
3
点击
[
是
]
或
[
否
]
。
[
是
] :
对其他标记也反映变更。
[
否
] :
只对编辑中的标记反映变更。
Project050802S-148C00
1
Project050802S-144C00
3
Project050802S-149C00
2
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-306 EJS9AC-MB-05P-25

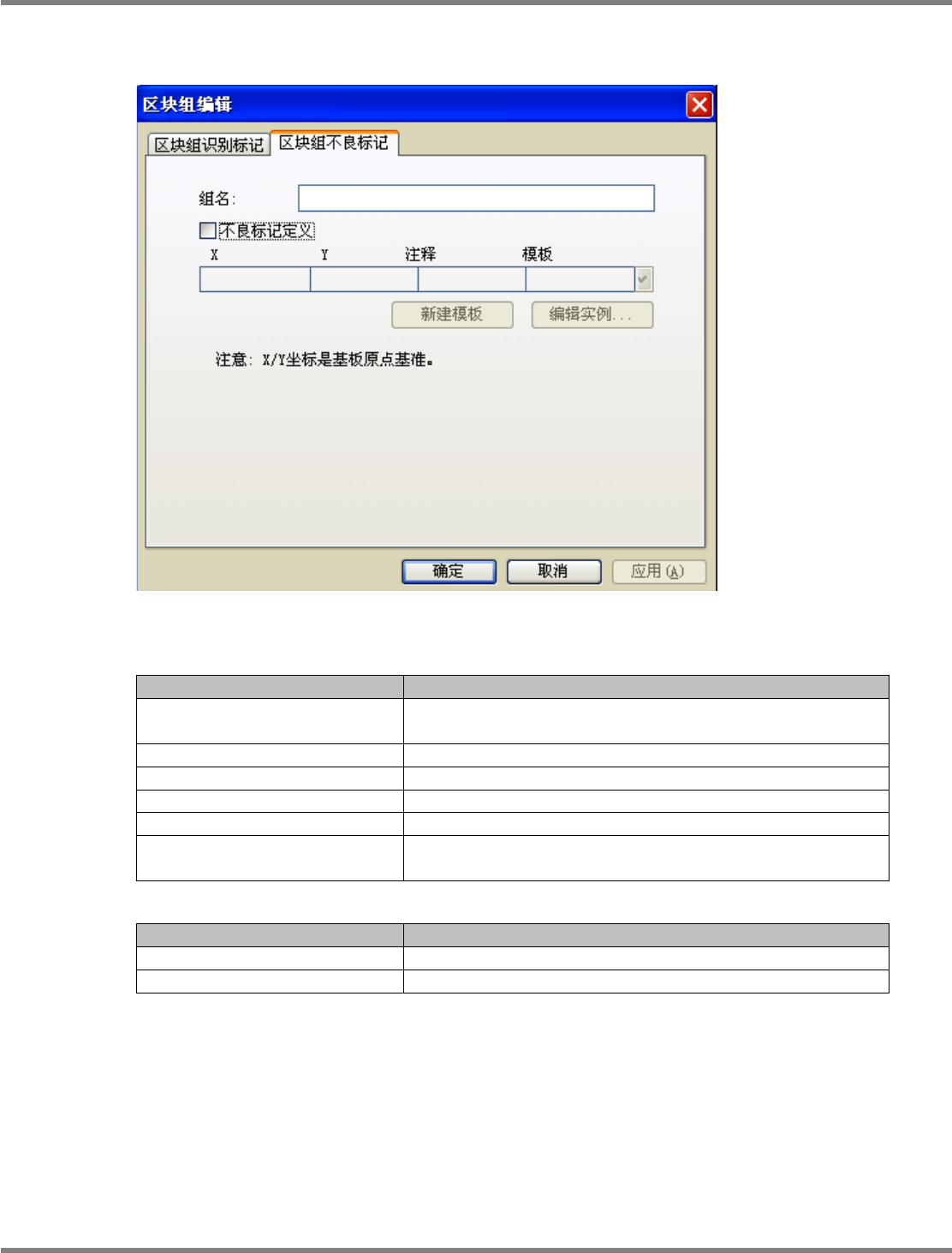

② 区块组不良标记标签
通过区块组不良标记标签对区块组不良标记进行定义。
设定项目
项目
说明
‘
组名
’
区块组的组名称。
识别标记与不良标记共享本名称。
‘
不良标记定义
’
使用区块组不良标记的情况下要打勾。
‘X’
设定区块组不良标记的
X
坐标。
‘Y’
设定区块组不良标记的
Y
坐标。
‘
注释
’
输入与区块组不良标记有关的注释。
‘
模板
’
用在本区块组不良标记的模板标记。可选择在
‘5.7
标记的设定
’
中所制作的模板标记。在下拉式菜单中显示可参照的模板标记。
按钮
按钮
说明
[
新建模板
]
显示新建模板标记的制作画面。
[
编辑实例
]
显示选择中的区块组不良标记的编辑画面。
Project050811S-05C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-307
5.8.9
区块轮廓
通过添加区块轮廓，可用线条描画
V
型槽切割基板等印刷基板的外形。
区块轮廓的添加
1
选择菜单栏的
[
修改
]
[
添加
]
[
区块
轮廓
]
。
显示出
<
创建区块轮廓
>
画面。
2
点击
[
确定
]
。
关闭
<
创建区块轮廓
>
画面。
3
点击区块轮廓的角的位置，用线条描画
区块轮廓。
描画区块轮廓时，请务必使终点和起点的位置
重叠。
如果终点和起点的位置不一致，无法进行区块
轮廓的描画。
显示出区块轮廓的图像。
Project050808S-04C01
Project050808S-02C02
2
Project050808S-03C00
3
3 3
3
Project050808S-01C03
1
