NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-25 Page 5-309 5.8.10 障碍物 拥有夹住基板的上面盖与下面载体的 基板， 吸嘴有可能会与盖产生干涉， 通过这个功能， 可在基板 上添加障碍物，从而制作不会产生干 涉的基板数据。 如下图所示，当存在上面盖时，可通 过这项功能，将盖作为障碍 物而进行编制。 障碍物的添加 1 选择菜单栏的 [ 修改 ] [ 添加 ] [ 障 碍物 ] 。…
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-308 EJS9AC-MB-05P-25
区块轮廓的删除
1
选择菜单栏的
[
修改
]
[
删除
]
[
区块
轮廓
]
。
显示出
<
删除区块轮廓
>
画面。
2
点击
[
是
]
。
关闭
<
删除区块轮廓
>
画面。
删除区块轮廓的图像。
Project050808S-07C00
Project050808S-06C02
2
Project050808S-05C03
1
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-309
5.8.10
障碍物
拥有夹住基板的上面盖与下面载体的基板，吸嘴有可能会与盖产生干涉，通过这个功能，可在基板
上添加障碍物，从而制作不会产生干涉的基板数据。
如下图所示，当存在上面盖时，可通过这项功能，将盖作为障碍物而进行编制。
障碍物的添加
1
选择菜单栏的
[
修改
]
[
添加
]
[
障
碍物
]
。
显示出
<
障碍物添加
>
画面。
2
输入障碍物名称。
3
输入障碍物的中心坐标。
4
输入障碍物的尺寸。
5
点击
[
确认
]
。
Pro
j
ect050819S-01C00
上面盖
下面载体
(从上看起的图)
Project050819S-02C00
上面盖
下面载体
基板
(从水平看起的图)
Project050819S-03C00
1
Project050819S-04C00
2
3
4
5
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-310 EJS9AC-MB-05P-25

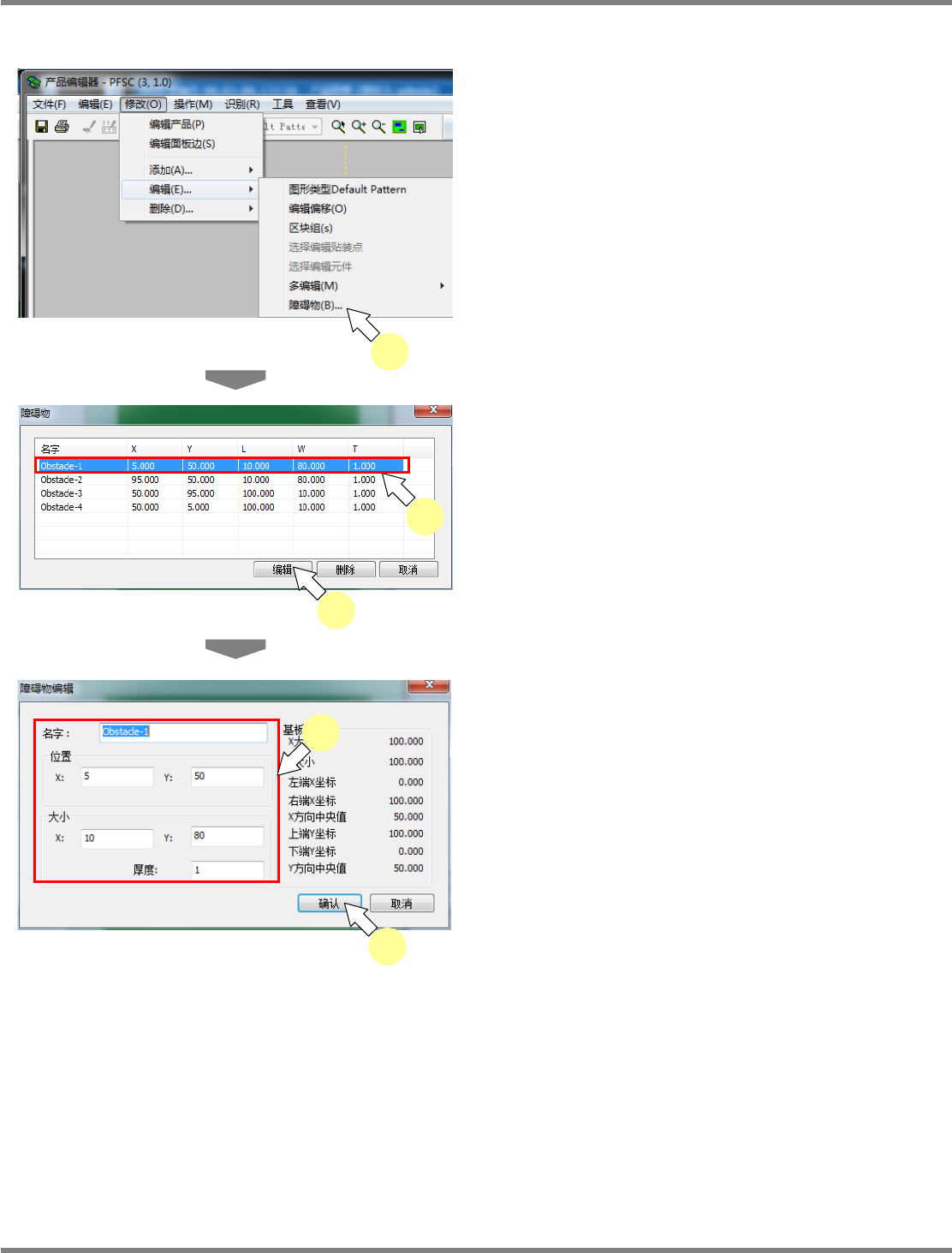

障碍物的编辑
1
选择菜单栏的
[
修改
]
[
添加
]
[
障碍
物
]
。
显示出
<
障碍物
>
画面。
2
选择进行编辑的障碍物。
3
点击
[
编辑
]
。
显示出
<
障碍物编辑
>
画面。
4
编辑各个项目。
5
点击
[
确认
]
。
Project050819S-06C00
2
3
Project050819S-07C00
5
4
Pro
j
ect050819S-05C00
1
