NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-312 EJS9AC-MB-05P-25 5.8.11 实装点优先顺序 简易优先顺序 单纯来讲，当存在需要在生产线的最 初或最后进行贴装的元件时 使用本简易指定功能。 ( 例 : 需要 在生产线的最后贴装屏蔽盒等情形下。 ) 但是， 在进行元件检查等情形下， 需要明确设定在屏蔽盒 下存在何种元件时，请使用相对优先 顺序。 实装元件时， 划分为 ‘ 先贴装 ’ 、 ‘ 标准…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-311

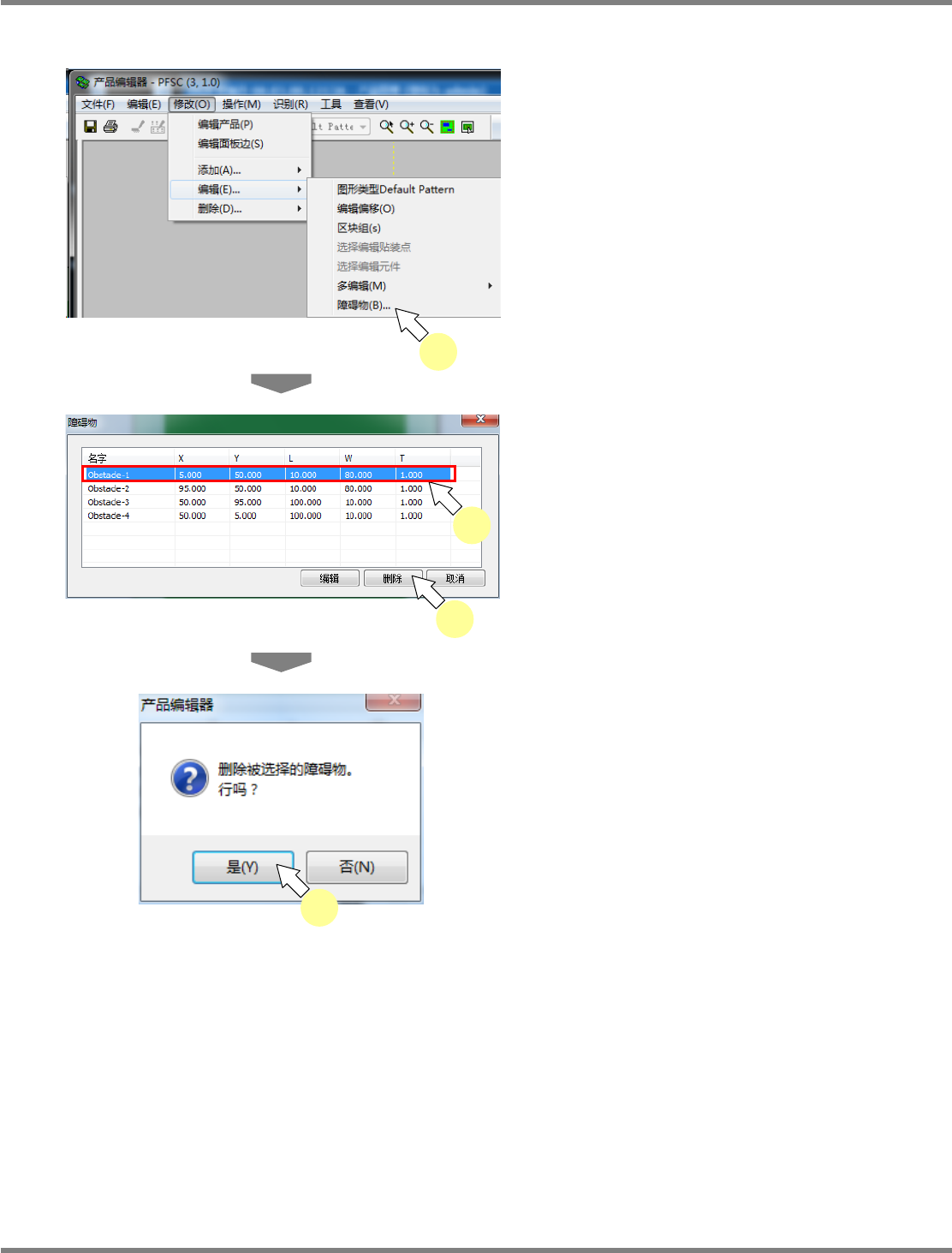

障碍物的删除
1
选择菜单栏的
[
修改
]
[
添加
]
[
障碍
物
]
。
显示出
<
障碍物
>
画面。
2
选择想要删除的障碍物
(
可选择多个
)
。
3
点击
[
删除
]
。
4
显示出警告信息，点击
[
是
]
。
Project050819S-06C00
2
3
Pro
j
ect050819S-05C00
1
Pro
j
ect050819S-08C00
4
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-312 EJS9AC-MB-05P-25
5.8.11
实装点优先顺序
简易优先顺序
单纯来讲，当存在需要在生产线的最初或最后进行贴装的元件时使用本简易指定功能。
(
例
:
需要
在生产线的最后贴装屏蔽盒等情形下。
)
但是，在进行元件检查等情形下，需要明确设定在屏蔽盒
下存在何种元件时，请使用相对优先顺序。
实装元件时，划分为
‘
先贴装
’
、
‘
标准
’
、
‘
后贴装
’
的
3
种，通过最佳化的处理，
‘
先贴装
’
必定优先于归
类到
‘
标准
’
、
‘
后贴装
’
的元件进行实装，
‘
后贴装
’
在
‘
先贴装
’
、
‘
标准
’
之后进行实装。
显示项目
项目
说明
‘
先
’
‘
标示符
’
显示先装元件的参考编号。
‘X’
显示先装元件的
X
坐标。
‘Y’
显示先装元件的
Y
坐标。
‘
元件名
’
显示先装元件的元件名称。
‘
后
’
‘
标示符
’
显示后装元件的参考编号。
‘X’
显示后装元件的
X
坐标。
‘Y’
显示后装元件的
Y
坐标。
‘
元件名
’
显示后装元件的元件名称。
Project050809S-01C00
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-313
按钮
按钮
说明
[
简易优先顺序
]
显示简易优先顺序的设定画面。
[
贴装优先顺序
]
显示贴装优先顺序的设定画面。
[
相对优先顺序
]
显示相对优先顺序的设定画面。
‘
先
’
[
先贴装
]
设定优先进行实装的元件。
[
标准
]
设定进行标准实装的元件。
‘
后
’
[
后贴装
]
设定稍后进行实装的元件。
