NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-343

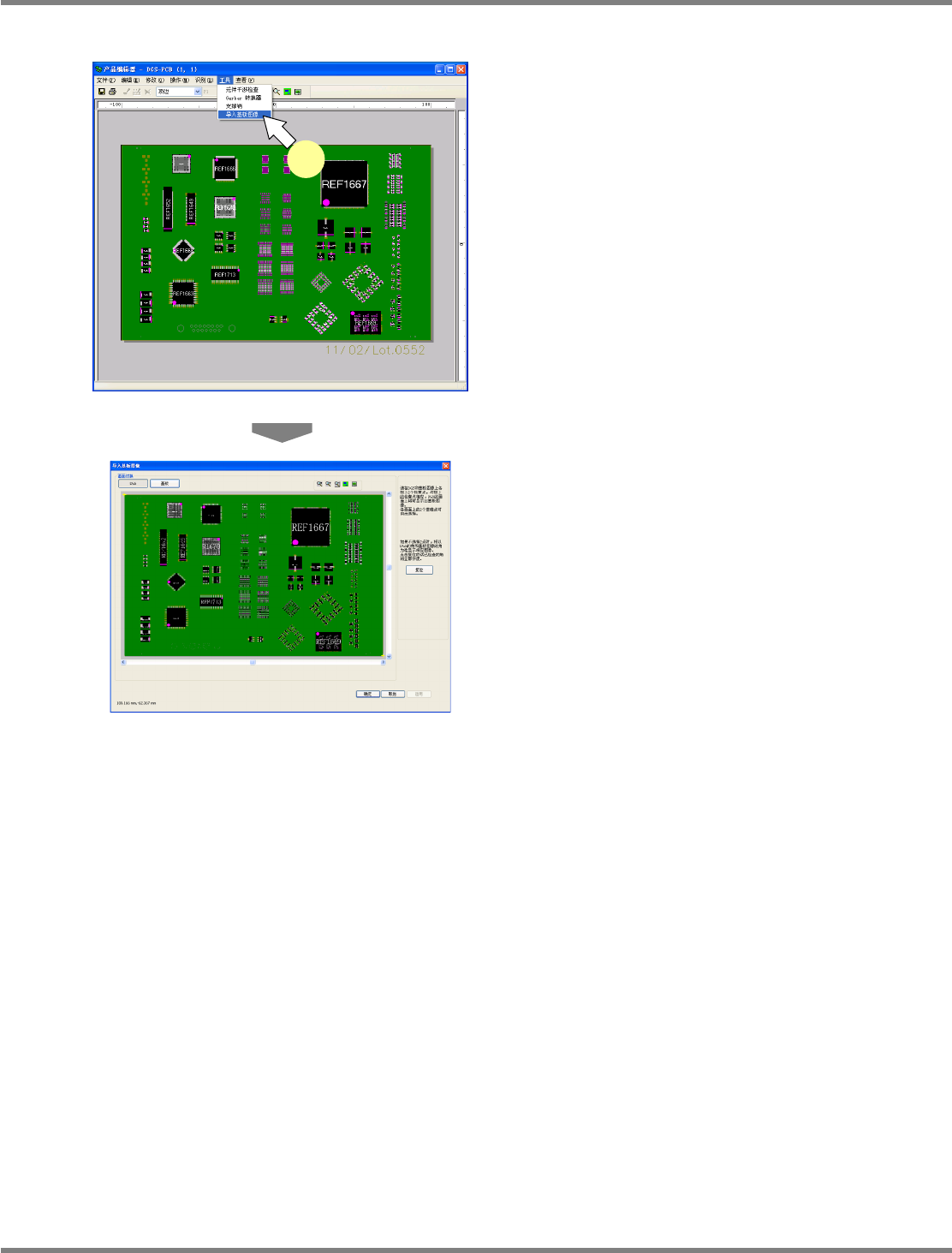

① 启动基板图像的导入
1
选择菜单栏中的
[
工具
]
[
导入基板图
像
]
。
显示出
<
基板图像导入
>
画面。
Project050816S-02C00
1
Project050816S-03C00
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-344 EJS9AC-MB-05P-25
② 基板图像的指定
1
点击
‘
画面切换
’
的
[
基板
]
。
没有基板图像的基板，将在基板面上只显示读
取基板图像的导航。
2
点击
[
･･･
]
。
显示出
<
打开文件
>
画面。
3
选择基板图像。
可用于基板图像的扩展名如下所示。
.bmp
、
.jpg
、
.jpeg
4
点击
[
打开
]
。
Project050816S-03C00
1
Project050816S-04C00
2
Project050816S-05C00
3
4
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-345
5
点击
[
读取图像
]
。
将读取图像，并显示
<
读取图像
>
画面。
<
读取图像
>
画面上的操作，请参照下述章节。
‘13.2.6
支撑销侧图像的读取
②图像文件
的补正、③图像文件的剪切
’
Project050816S-06C00
5
