NPM-DGS 程序手册 5.8 PCB 编辑 EJS9AC-MB-05P-25 Page 5-357  预约实装点的设定 1 点击元件 / 标示符的元件库的下拉菜 单。 2 从列表中选择最下行的空白。 3 点击 [ 确定 ] 。  元件库和元件将以空白显示。  以 + 标记显示预约实装点。 Project050819S-0 1C00 Project050819S-0 2C00 Project050819S-0 0C00 1 2 …

100%1 / 640
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-356 EJS9AC-MB-05P-25
5.8.20
预约实装点
我们将没有分配元件的贴装点称为预约实装点。
在某个
BOM
下分配了元件、但是在其他
BOM
下却没有分配元件的标示符，仍可保持坐标。

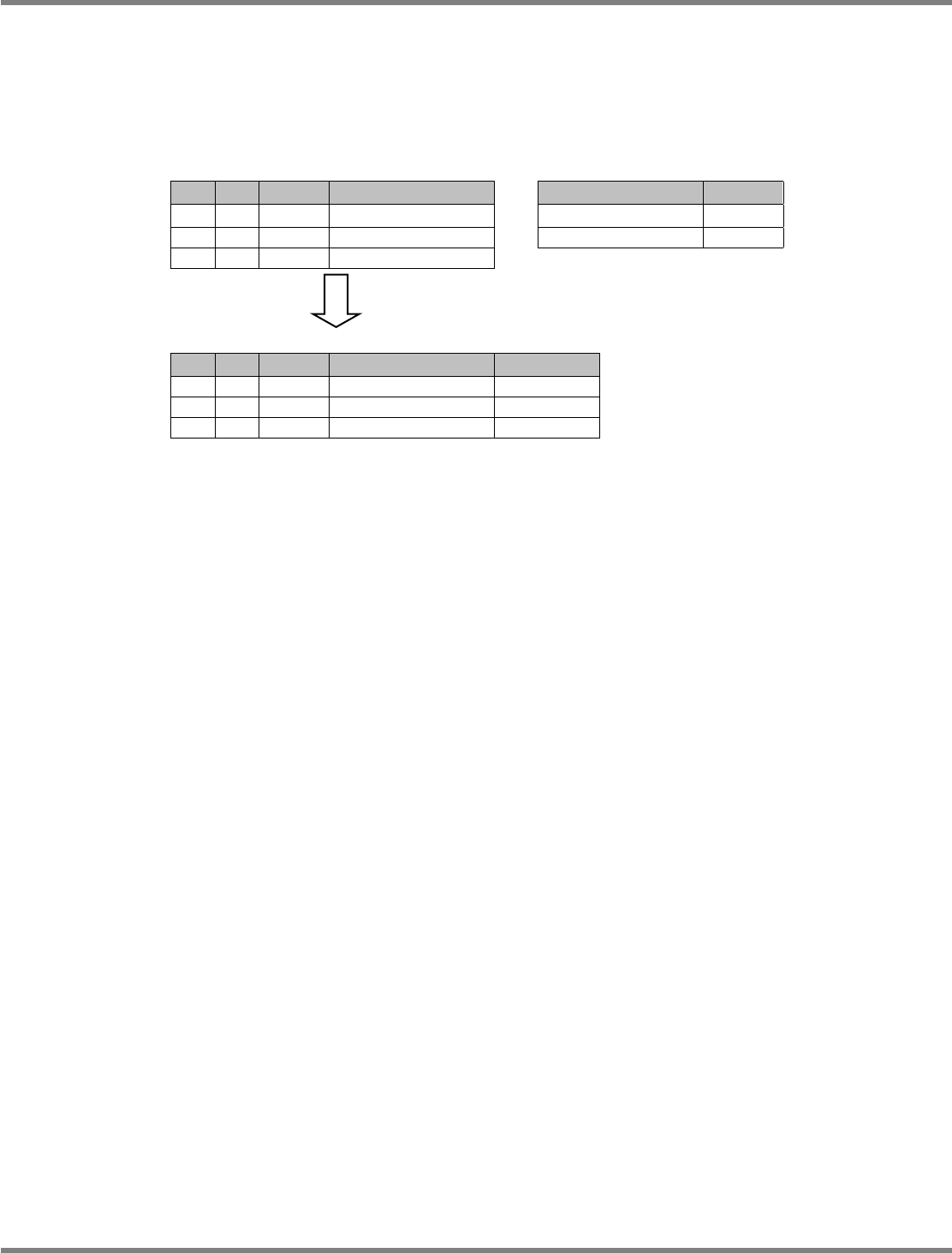

例
)
CAD
数据
BOM
数据
X Y
角度
标示符
标示符
元件名
10 10 0 REF1
＋
REF1 1005R
11 11 90 REF2 REF2 QFP
12 13 0 REF3
CAD
导入
DGS PCB
数据
X Y
角度
标示符
元件名
10 10 0 REF1 1005R
11 11 90 REF2 QFP
12 13 0 REF3
预约实装点的注意事项
不显示在数据编辑器的基板示意图画面和贴装点列表中。
不显示在设备上。
不包含进
PCB
一览
/
数据编制一览
/PPD
管理的贴装点数中。
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-357

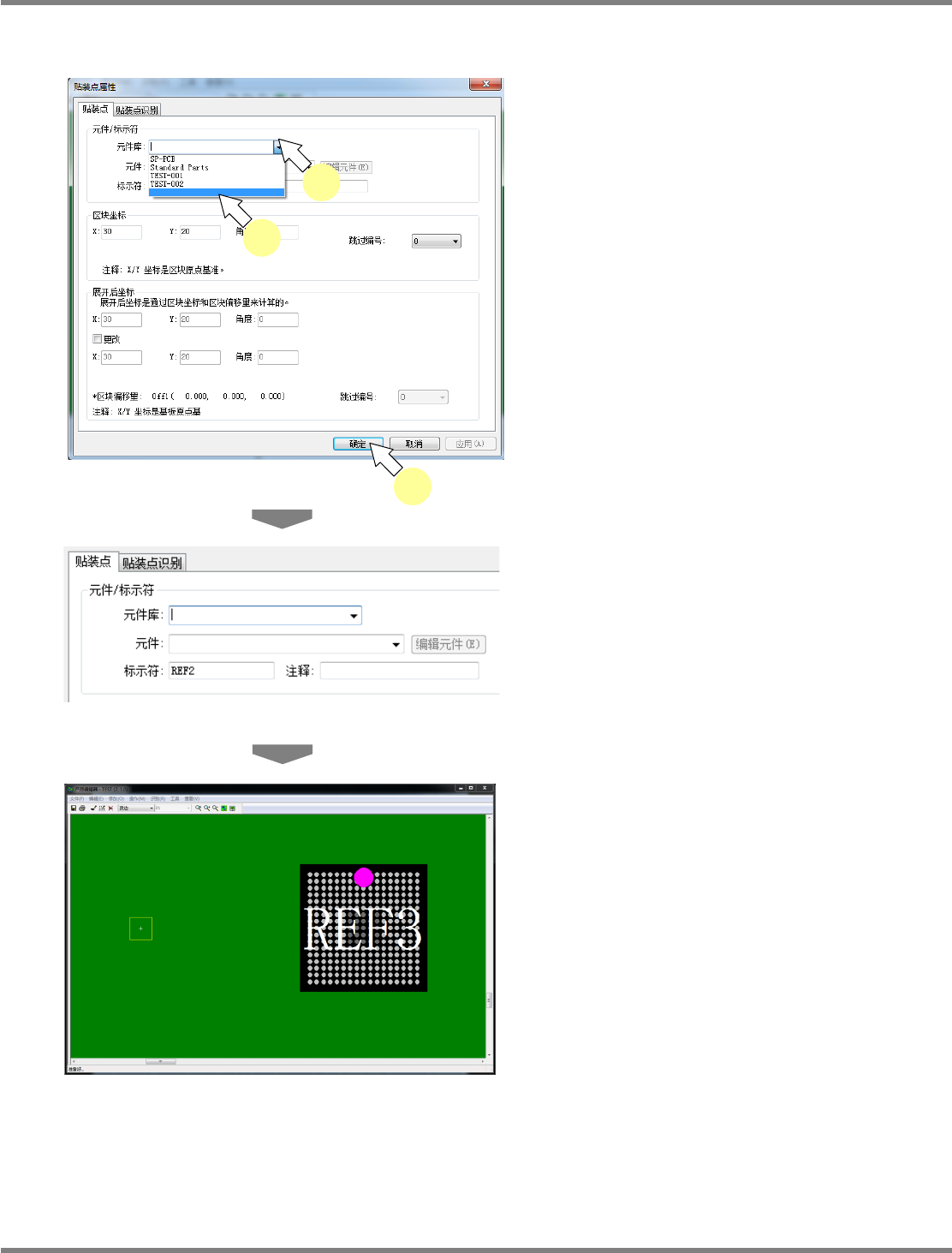

预约实装点的设定
1
点击元件
/
标示符的元件库的下拉菜
单。
2
从列表中选择最下行的空白。
3
点击
[
确定
]
。
元件库和元件将以空白显示。
以
+
标记显示预约实装点。
Project050819S-01C00
Project050819S-02C00
Project050819S-00C00
1
2
3
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-358 EJS9AC-MB-05P-25

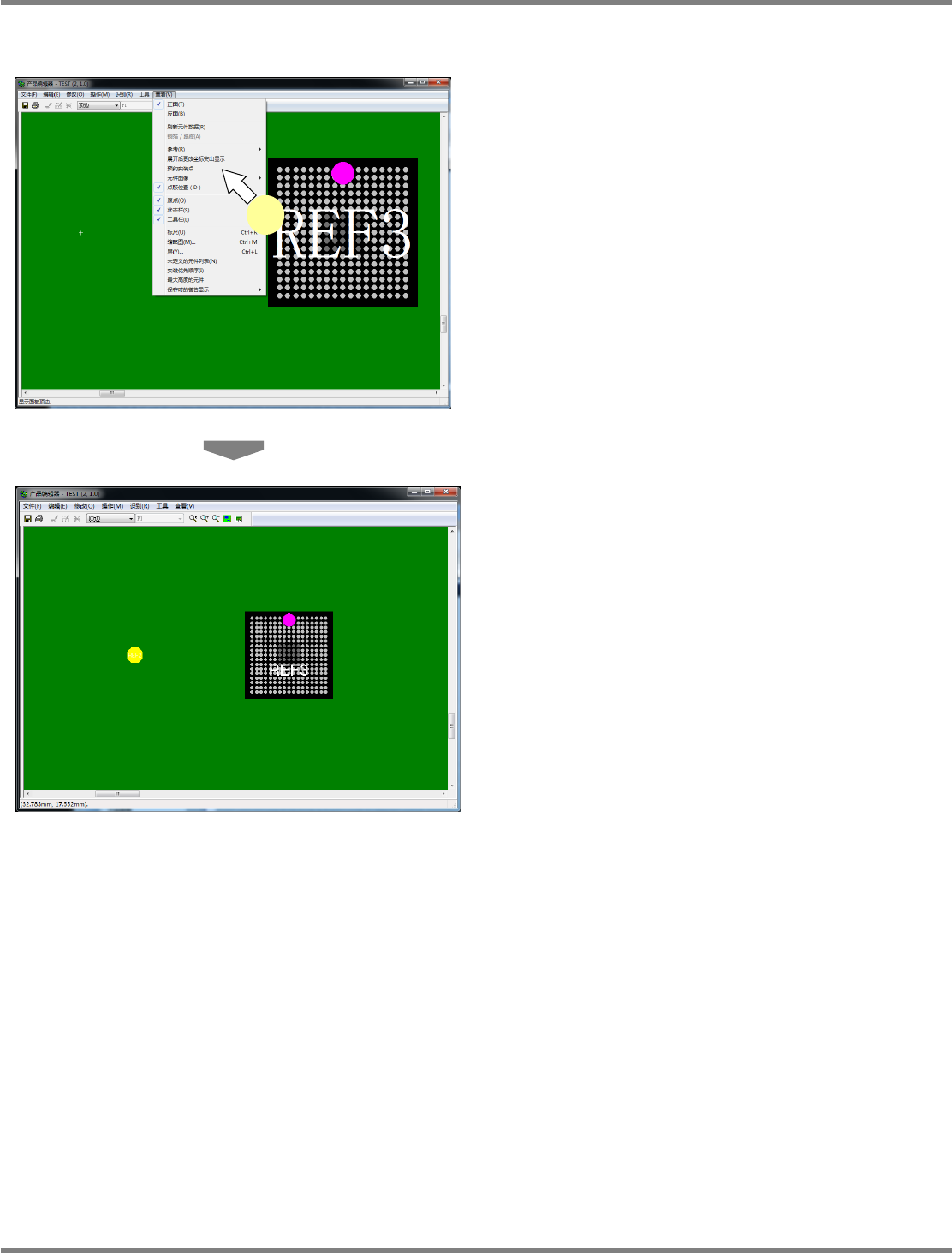

预约实装点的显示
1
在产品编辑器的菜单上，勾选
[
查看
]
[
预约实装点
]
。
以黄色标记显示预约实装点。
Project050819S-03C00
1
Project050819S-04C00
