NPM-DGS 程序手册 5.8 PCB 编辑 Page 5-362 EJS9AC-MB-05P-25 6 确认 LED 元件分割 / 分散处理的结果示 意图。 7 点击 [ 确定 ] 。 8 确认已完成了 LED 元件的分割 / 分散处 理。 LED 元件分割 / 分散处理 – 自定义 可显示指定的分割数 x 分割数表格后，任意创建模板。 点击单元格，即会对单元格中的编号 加算 1 后 变更显示颜色。 例 ) Project0…
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-361
5.8.22 LED
元件的分散
当在
LED
显示器上相邻配置了相同亮度的
LED
元件时，有时亮度的差异会较为显著。为了消除这
种现象，通过本功能，可对指定的
LED
元件执行分割并分散配置，使这些元件不再相邻。

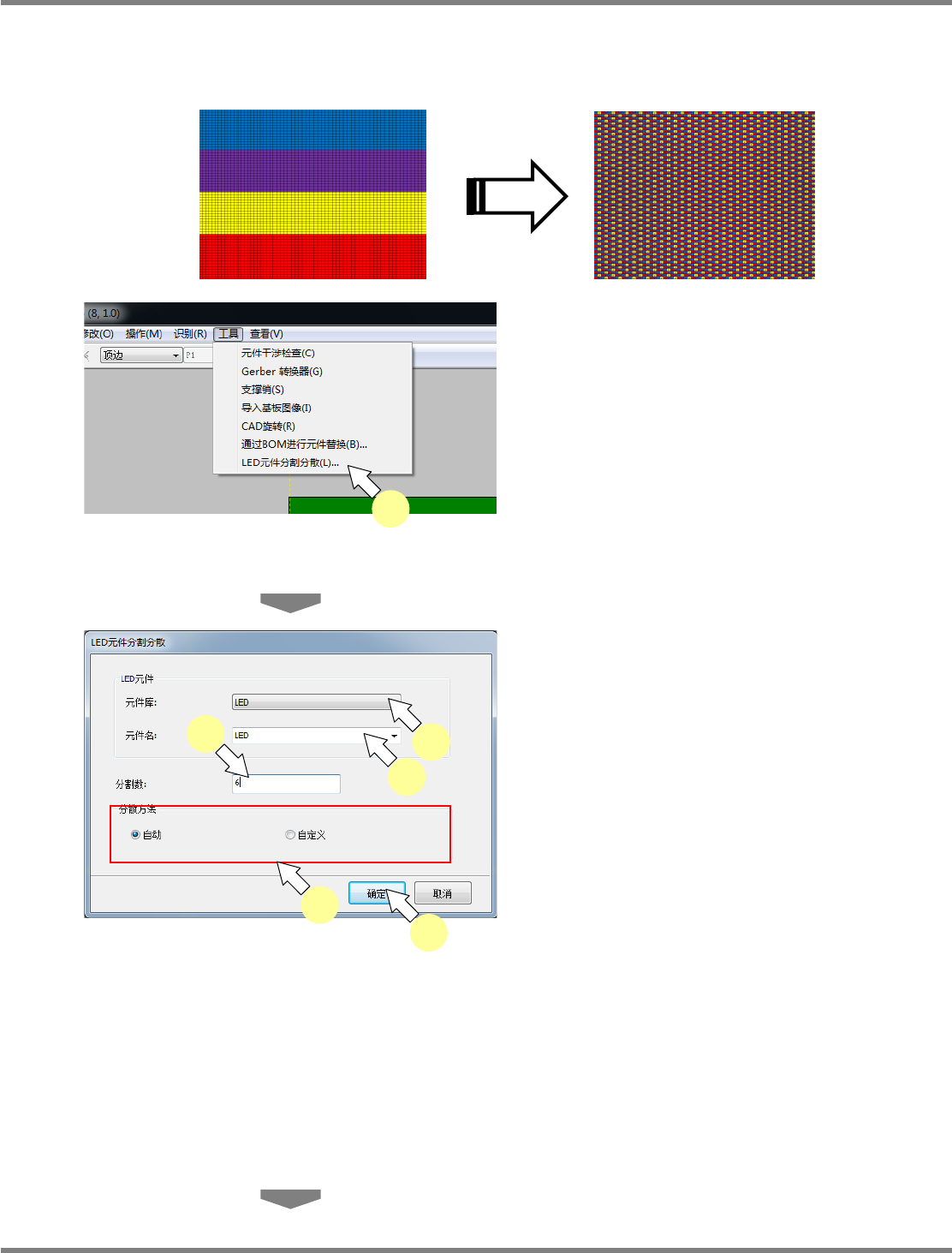

1
选择菜单栏上的
[
工具
] - [LED
元件分
割分散
]
。
将显示
<LED
元件分割分散
>
画面。
2
选择想要执行分割、分散的元件。
3
输入分割数。
将按照输入的分割数分割元件。分割后的元件、
将在原来元件名称的最末尾以
‘-’
形式附加编号。
例
) LED
元件
: LED_Parts
分割数
: 6
在以上的情形下，
‘LED_Parts-1’
、
‘LED_Parts-2’
、
‘LED_Parts-3’
、
‘LED_Parts-4’
、
‘LED_Parts-5’
、
‘LED_Parts-6’
的
6
个元件，是从
‘LED_Parts’
复
制数据后新建的。
4
选择分散方法。
选择了
‘
自动
’
时，将以自动方式对指定的
LED
元件按照输入的分割数执行贴装点的分散。
选择了
‘
自定义
’
时，将按照在
LED
元件分散模
板画面设定的规则对贴装点执行分散。
请参照
‘
■
LED
元件分割
/
分散处理
–
自定
义
’
的记载。
5
点击
[
确定
]
。
Project050819S-10C00
2
2
3
5
4
Project050819S-09C00
1
NPM-DGS
程序手册
5.8 PCB
编辑
Page 5-362 EJS9AC-MB-05P-25

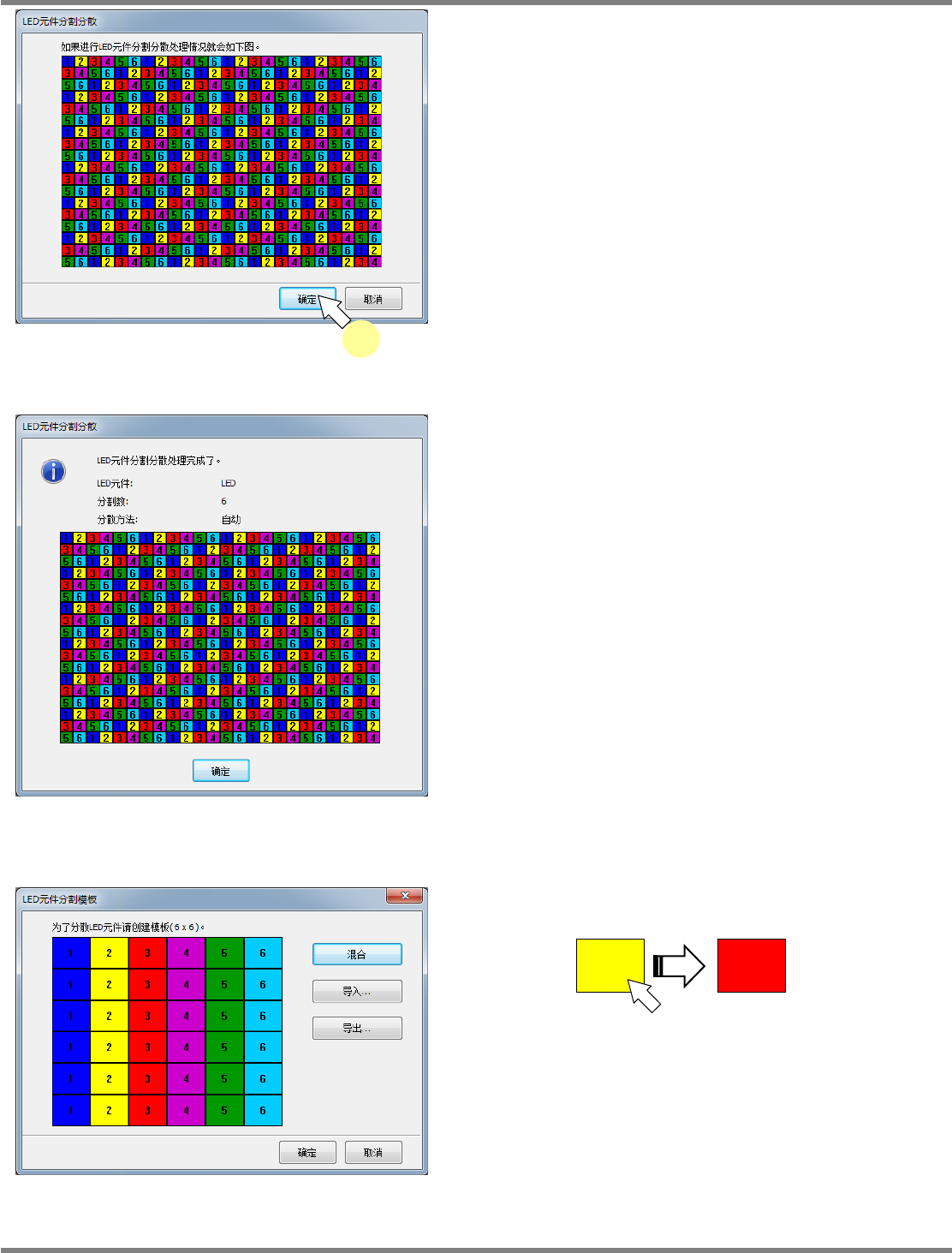

6
确认
LED
元件分割
/
分散处理的结果示
意图。
7
点击
[
确定
]
。
8
确认已完成了
LED
元件的分割
/
分散处
理。
LED
元件分割
/
分散处理
–
自定义
可显示指定的分割数
x
分割数表格后，任意创建模板。
点击单元格，即会对单元格中的编号加算
1
后
变更显示颜色。
例
)
Project050819S-12C00
Project050819S-13C00
2 3
Project050819S-11C00
7
点击
NPM-DGS
程序手册
5.8 PCB
编辑
EJS9AC-MB-05P-25 Page 5-363
项目
说明
混合
使用随机变数自动生成模板。
导入
将显示选择文件的对话框。
选择文件后，导入模板的数据。
关于执行导入的文件格式，请参照
'
■模板文件的格式
'
的记载。
导出
导出生成的模板。
关于执行导出的文件格式，请参照
'
■模板文件的格式
'
的记载。

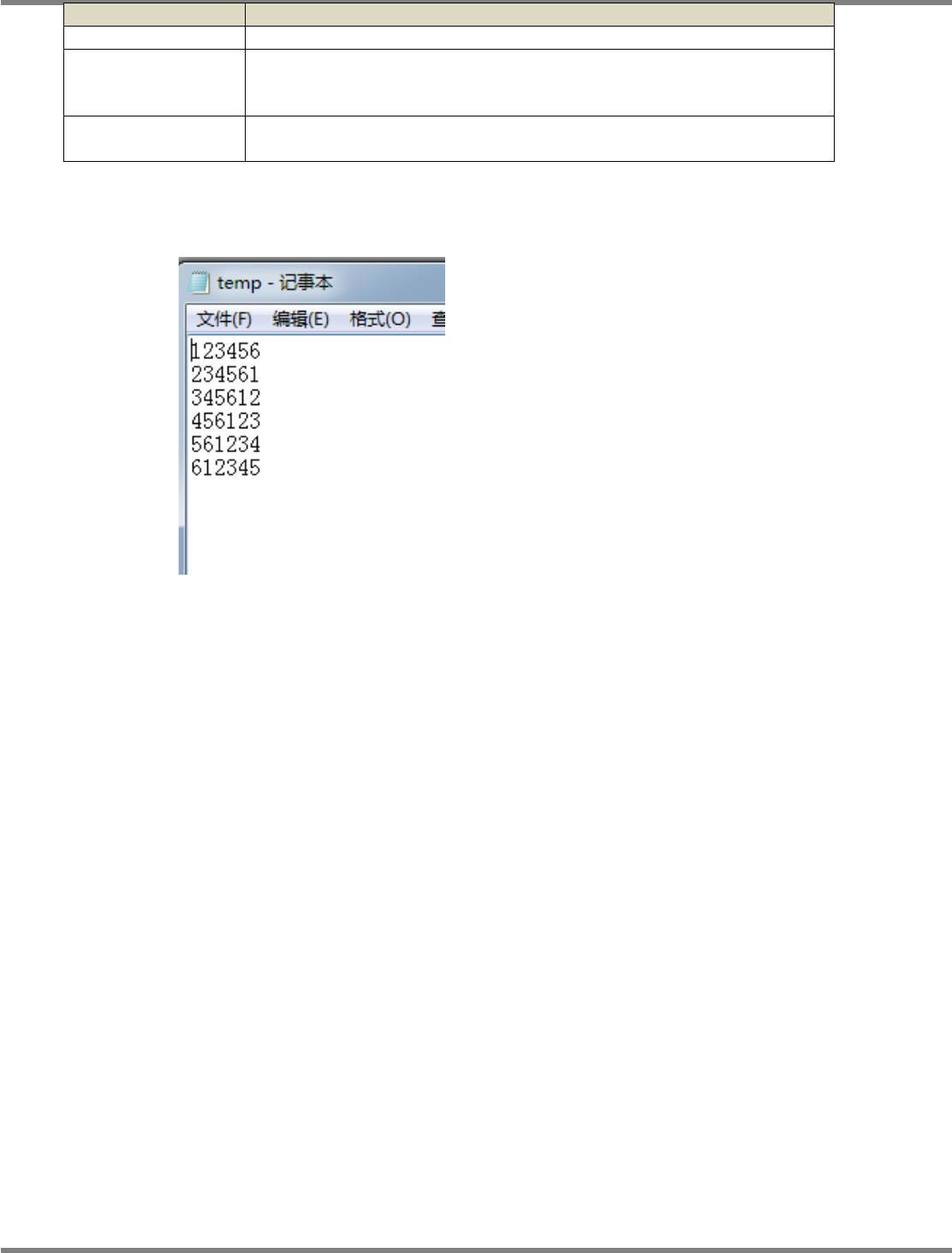

模板文件的格式
模板文件的格式为如下所示的简单文本文件。
Project050819S-14C00
