NPM-DGS 程序手册 5.9 PCB 搜索 EJS9AC-MB-05P-25 Page 5-371 5.9.3 利用层次确认贴装位置与角度 通过合用层次于显示功能，可进行导 入 PCB 的确认，以及 PCB 数据的贴装位置与角度的确认。 在这里以利用焊料数据层次为例对方 法进行说明。 1 选择菜单栏的 [ 查看 ] [ 层 ] 。 显示出 < 正面层列表 > 画面。 2 在 < 正面层列表 > 画面上…
NPM-DGS
程序手册
5.9 PCB
搜索
Page 5-370 EJS9AC-MB-05P-25

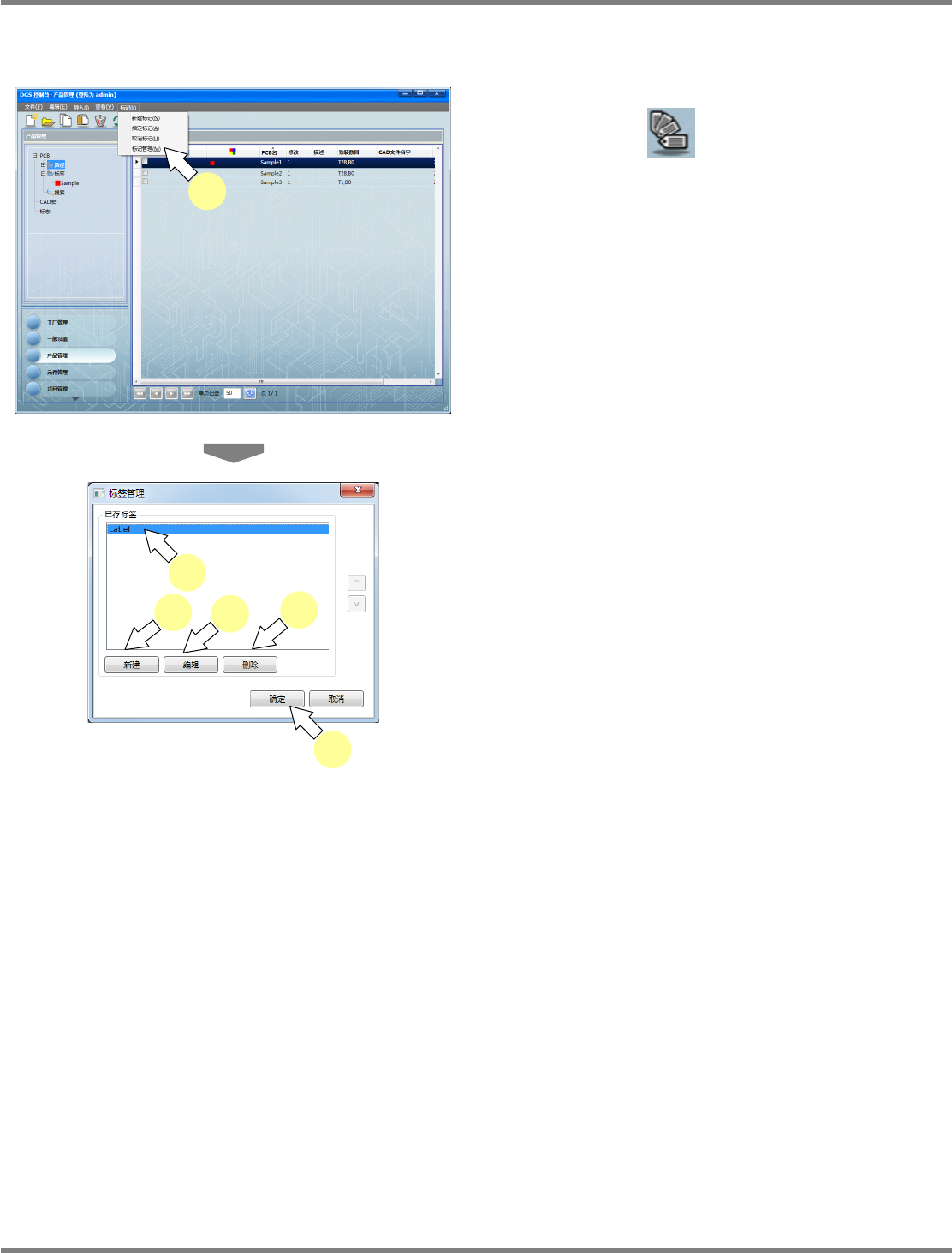

标签管理
1
选择菜单栏的
[
标记
]
[
标记管理
]
，或
者工具栏的
。
显示出
<
标记
>
画面。
2
变更、删除已存标签时，选择标签后点
击
[
编辑
]
或
[
删除
]
。
3
新建标签时，点击
[
新建
]
。
4
点击
[
确定
]
。
关闭
<
标签管理
>
画面。
Project050902S-10C04
1
Project050902S-12C02
2
2
3
4
2
NPM-DGS
程序手册
5.9 PCB
搜索
EJS9AC-MB-05P-25 Page 5-371

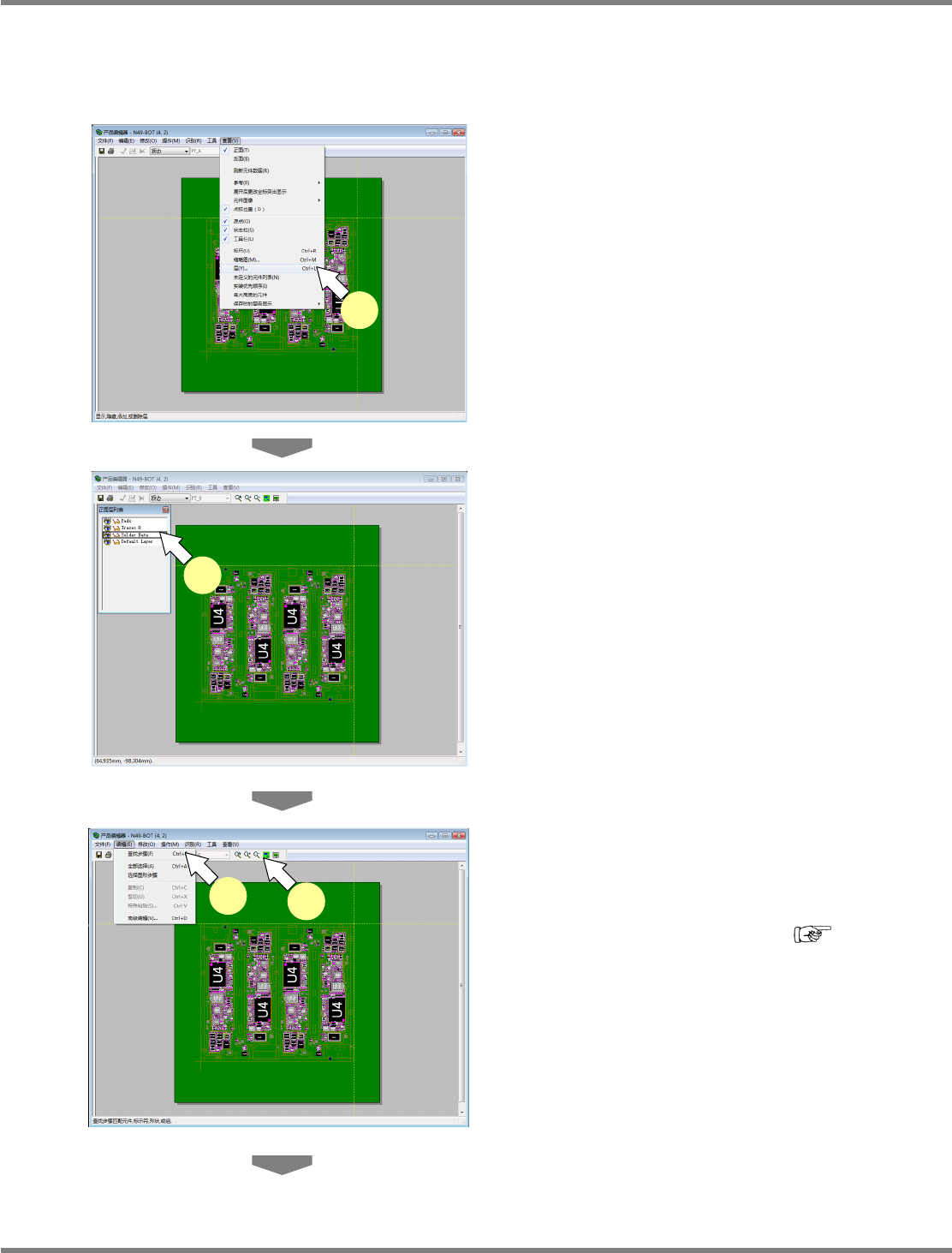

5.9.3
利用层次确认贴装位置与角度
通过合用层次于显示功能，可进行导入
PCB
的确认，以及
PCB
数据的贴装位置与角度的确认。
在这里以利用焊料数据层次为例对方法进行说明。
1
选择菜单栏的
[
查看
]
[
层
]
。
显示出
<
正面层列表
>
画面。
2
在
<
正面层列表
>
画面上选择需要显示
的层次。
所选择的层次将显示在基板示意图的显示部
上。
3
通过菜单栏的
[
编辑
]
[
查找步骤
]
，或
通过画面显示控制部显示需要确认的
部位。
关于贴装点的搜索，请参照
‘5.8.4
实装
点的编辑
■实装点的检索
’
。
Project050903S-01C00
1
Project050903S-02C00
2
Project050903S-03C00
3
3
NPM-DGS
程序手册
5.9 PCB
搜索
Page 5-372 EJS9AC-MB-05P-25
4
执行
PCB
数据的确认。
更进一步确认详细位置时，通过显示菜单切换
到需要显示的数据。
‘5.9.2
基板编辑
■元件图像、■点胶位
置、■第
1
引脚位置的显示
’
Project050903S-04C00
Project050903S-05C00
